Conexiones

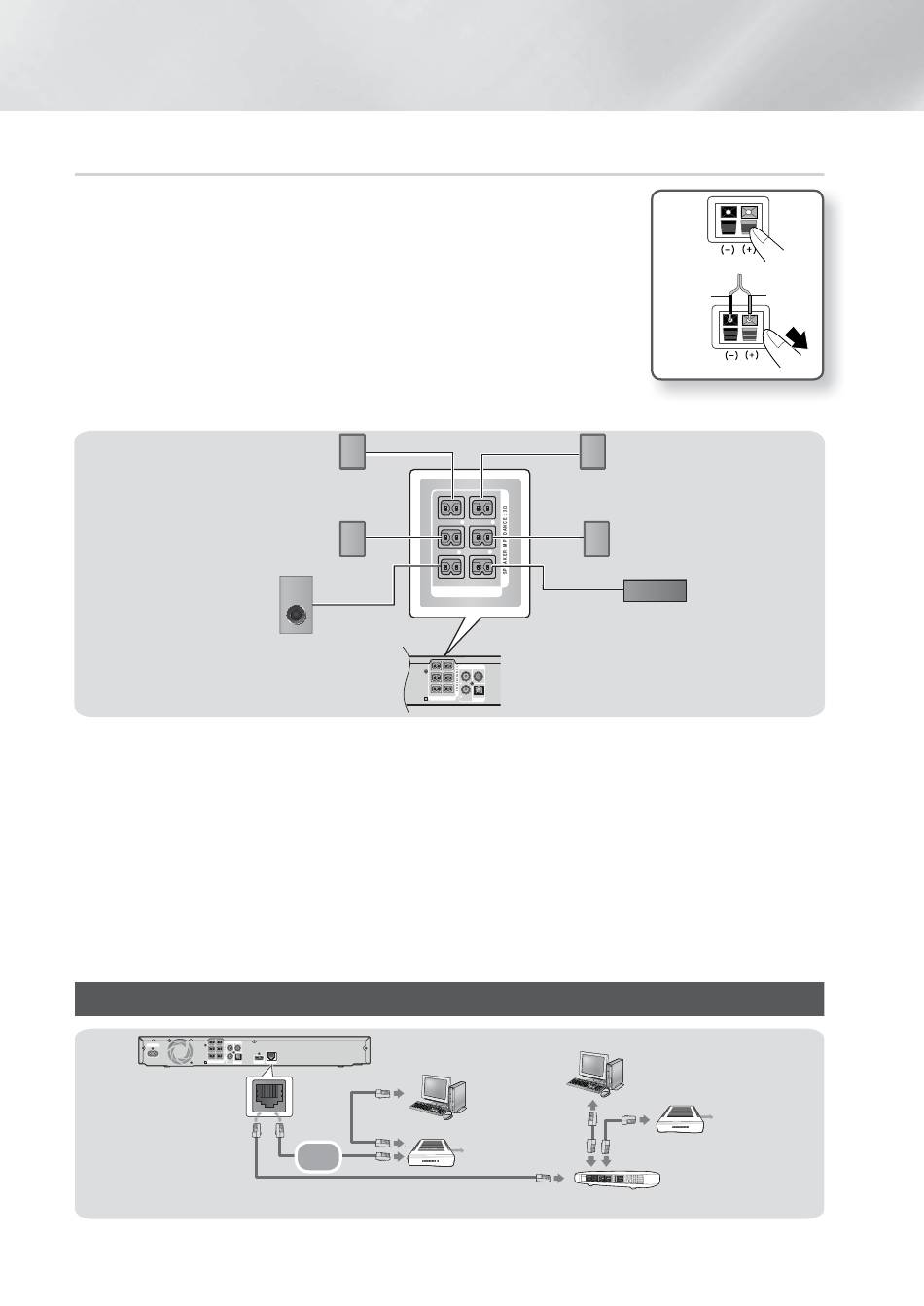

Conexión de las bocinas
1. Conecte cada grupo de cables de bocina a la bocina correcta haciendo coincidir los
conectores de colores de cada grupo con la etiqueta de color de la parte inferior de
cada bocina.
2. Para conectar el cable de la bocina a cada bocina:
a. Presione la lengüeta roja de la parte trasera de la bocina, inserte el cable rojo y, a
continuación, suelte la lengüeta.
b. Presione la lengüeta negra de la parte trasera de la bocina, inserte el cable negro y,
a continuación, suelte la lengüeta.
3. Conecte los terminales de los cables de las bocinas a la parte posterior del producto
de forma que coincidan los colores de los terminales de las bocinas con las tomas
de las mismas.
En el caso del modelo
Altavoz Surround (D)
Bocina delantera (D)
| PRECAUCIÓN |
\
Si desea instalar las bocinas en la pared, apriete firmemente los tornillos (no facilitados) a la pared siempre que
desee colgar una bocina y, a continuación, utilizando el orificio de la parte trasera de la bocina, cuelgue con cuidado
la bocina en el tornillo.
\
No permita que los niños jueguen con las bocinas o cerca de ellas. Podrían sufrir lesiones por la caída de una bocina.
\
Al conectar los cables de las bocinas a los mismos, asegúrese de que la polaridad (+/ –) sea correcta.
\
Mantenga la bocina del Subwoofer fuera del alcance de los niños para evitar que inserten las manos u objetos
extraños en el conducto (orificio) de la misma.
\
No cuelgue el Subwoofer en la pared a través del conducto (orificio).
| NOTA |
\
Si coloca la bocina cerca del equipo de televisión, es posible que se distorsione el color de la pantalla debido al
campo magnético.
Conexión a un enrutador de red
AUX FM ANT
IN
POWER SURROUND R SURROUND L
FRONT R FRONT L L
SUBWOOFER CENTER
OPTICAL
R
SPEAKERS OUT DIGITAL
AUDIO IN
Módem de banda ancha (con enrutador integrado)
14
|
Español
HT-H4500R
Subwoofer
HDMI OUT LAN
O
SURROUND R SURROUND L
FRONT FRONT
R L
SUBWOOFER CENTER
SPEAKERS OUT
AUX
FM ANT
IN
SURROUND R SURROUND L
FRONT R FRONT L L
SUBWOOFER CENTER
OPTICAL
R
SPEAKERS OUT
DIGITAL
AUDIO IN
Servicio de
banda ancha
Enrutador
Negro Rojo
Altavoz Surround (I)
Bocina delantera (I)
Bocina central
Módem de
banda ancha
Servicio de
banda ancha
