E
1456H001 Ed.03
AKO-145601
Controlador para válvula de expansión electrónica
Manual de usuario

Publicidad

loading

Resumen de contenidos para AKO 145601

  • Página 1 1456H001 Ed.03 AKO-145601 Controlador para válvula de expansión electrónica Manual de usuario...
  • Página 2 6.- Tabla de parámetros ........................11 7.- Especificaciones técnicas ......................13 AKO Electromecànica, le agradece y felicita por la adquisición de nuestro producto, en cuyo desarrollo y fabricación se han utilizado las tecnologías más innovadoras, así como unos rigurosos procesos de producción y control de calidad.
  • Página 3 AKO-15606 AKO-80077 Recambio transformador de alimentación 115 - 230 V / 24 V Compatibilidad Las siguientes tablas muestran la compatibilidad del controlador AKO-145601 con las válvulas de expansión electrónica y los gases refrigerantes. VÁLVULAS DE EXPANSIÓN ELECTRÓNICAS COMPATIBLES Fabricante DANFOSS...
  • Página 4 Utilizar el equipo no respetando las instrucciones del fabricante, puede alterar los requisitos de seguridad del aparato. Para el funcionamiento correcto del aparato sólo deberán utilizarse sondas de las suministradas por AKO. El equipo debe ser instalado en un sitio protegido de las vibraciones, del agua y de los gases corrosivos, donde la temperatura ambiente no supere los valores reflejados en los datos técnicos.
  • Página 5 1456H001 Ed.03 Conexionado Entrada 12 Vdc alimentación emergencia Válvula de expansión AKO-80077 Malla electrónica* RS485 MODBUS AKO-145601 ºC Alimentación válvula Válvula Sonda 1 solenoide de Temperatura líquido AKO-15606 Max. 25 mts (AKO-15586) Sonda 2 Presión de AKO-D141xx aspiración AKO-15571 Rojo +5V Verde Señal...
  • Página 6 , el valor por defecto es 1. Dicha dirección debe ser diferente para cada equipo dentro de una misma red. IMPORTANTE: Los controladores AKO-14560 sólo pueden compartir red MODBUS con otros dispositivos AKO-14560, el resto de equipos AKO deben conectarse a una red independiente. AKO-5012 Switch...

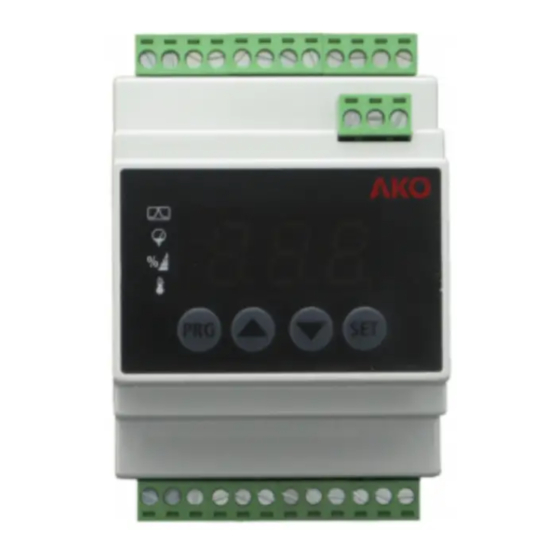

  • Página 7 1456H001 Ed.03 4.- Descripción del equipo LED ºC LED bar LED modo manual LED Alerta LED Sobrecalentamiento LED Presión ºC ºC ºC LED Apertura válvula expansión LED Temperatura Tecla PRG Tecla SUBIR Tecla BAJAR Tecla SET Indicadores LED ºC: Indica que el display muestra el valor de temperatura en ºC. LED bar: Indica que el display muestra el valor de persión de aspiración en bar.
  • Página 8 1456H001 Ed.03 5.- Funcionamiento Teclado Tecla PRG: Pulsando durante 5 segundos, se accede al menú de programación de parámetros. Pulsando dos veces seguidas, permite reanudar la regulación en caso de alarma (ver pág. 10). En el menú de programación, permite retroceder al nivel 1. Tecla Subir N: En el menú...
  • Página 9 1456H001 Ed.03 SOLENOIDE VÁLVULA LÍQUIDO EXPANSIÓN ºC AKO-145601 EVAPORADOR CONDENSADOR RECIPIENTE LÍQUIDO AKO-D141xx COMPRESOR Regulación El controlador actúa regulando la apertura de la válvula de expansión en función de las lecturas de temperatura y presión obtenidas por las sondas 1 y 2 y en función de la demanda de frío controlada por un elemento externo (entrada ON/OFF).
  • Página 10 Sonda de presión (S2) El rango de medida de la sonda de presión viene configurado de fábrica al modelo de sonda suministrada (AKO 15571), sólo deben ser modificados en caso de instalar una sonda diferente, la configuración debe hacerse únicamente por personal cualificado.
  • Página 11 1456H001 Ed.03 Parámetros iniciales Mediante el parámetro INI, pueden reiniciarse todos los parámetros a sus valores por defecto. Para que tenga efecto, seleccione el parámetro e introduzca la contraseña mediante las teclas N y Q. Pulse SET, el controlador se reiniciará...
  • Página 12 INI Parámetros iniciales (introducir password y pulsar SET) * Los parámetros TST y DSP se ajustan automáticamente al seleccionar el modelo de la válvula de expansión, sólo deben ser modificados por personal cualificado. AKO no se hace responsable de los daños que pueda ocasionar a la instalación.
  • Página 13 1456H001 Ed.03 7.- Especificaciones técnicas Controlador AKO-145601 Alimentación......................24 V~ +10% / -15%, 50/60 Hz Consumo incluyendo la válvula de expansión ....................1A Salida para válvula de expansión ...............Válvulas con motor paso a paso bipolar Compatibilidad con válvulas de expansión..................(ver página 3) Consumo máximo de la válvula de expansión....................700 mA...
  • Página 14 Sonda de presión AKO-15571 / AKO-15572 Alimentación ............................5 Vcc ±5% Salida .........................DC 0.5 a 4.5 V, ratiométrica Grado de protección............................IP65 Rango de medida AKO-15571......................-1 a 15 bar AKO-15572......................-1 a 25 bar Precisión..............................±0.25% Presión máxima soportada................1.5 veces el rango máximo de medida Presión máxima de pico ..................3 veces el rango máximo de medida...
  • Página 15 1456H001 Ed.03...
  • Página 16 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Nos reservamos el derecho de suministrar materiales que pudieran diferir levemente de los descritos en nuestras Hojas Técnicas. Información actualizada en nuestra web.
