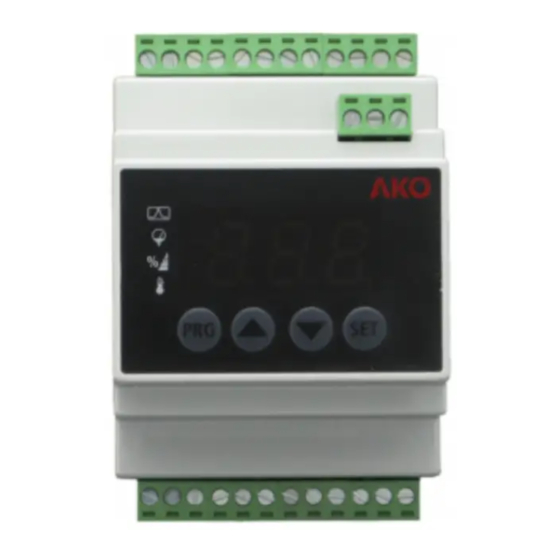

AKO 145601 Guía Rápida

1456H011 Ed.04
Guía rápida
AKO-145601
Inicio rápido
1
Conectar el controlador siguiendo el esquema del apartado "conexionado".
2
Configurar los parámetros rFt, EM y SH según indicaciones del apartado "Configuración inicial".
1
Conexionado
Entrada 12 Vdc
alimentación
emergencia
AKO-80077
AKO-145601
Max. 25 mts
(AKO-15586)
Sonda 1
Temperatura
AKO-15606
Sonda 2
Presión de
aspiración
AKO-15571
Rojo +5V
Verde Señal
Negro Común
2
Configuración inicial
Antes de la puesta en marcha, es indispensable configurar
los siguientes parámetros:
RFT: Seleccione el tipo de gas refrigerante utili-
zado en la instalación entre los siguientes gases
compatibles:
0: R-22 1: R-134A
3: R-407C 4: R-410A
6: R-23 7: R-507C
9: R-744 10: R-407A
12: R-507A 13: R-245F
EM: Seleccione el modelo de válvula de expan-
sión instalada entre los siguientes modelos com-
patibles:
1: Danfoss ETS 12.5 / 25B 2: Danfoss ETS 50B
3: Danfoss ETS 100B 4: Danfoss ETS 250
5: Danfoss ETS 400 6: Alco EX4
7: Alco EX5 8: Alco EX6
9: Alco EX7 10: Alco EX8 (330 step/sec)
11: Alco EX8 (500 step/sec) 12: Sporlan SEI 0.5~11
13: Sporlan SEI 1.5~20 14: Sporlan SEI 30
15: Sporlan SEI 100 16: Sporlan SEI 175
17: Carel E2V
SK: Configure el punto de ajuste de sobrecalen-
tamiento (Set Point)
Advertencias
E
Utilizar el equipo no respetando las instrucciones del fabricante, puede alterar los requisitos de seguridad del aparato. Para el
funcionamiento correcto del aparato sólo deberán utilizarse sondas de las suministradas por AKO.
El equipo debe ser instalado en un sitio protegido de las vibraciones, del agua y de los gases corrosivos, donde la temperatura
ambiente no supere los valores reflejados en los datos técnicos.
Para que la lectura sea correcta, la sonda debe ubicarse en un sitio sin influencias térmicas ajenas a la temperatura que se desea
medir o controlar.
La sonda y su cable NUNCA deben instalarse en una conducción junto con cables de potencia, control o alimentación.
El circuito de alimentación debe estar provisto de un interruptor para su desconexión de mínimo 2A, 230V, situado cerca del aparato.
Los cables entrarán por la parte posterior y serán del tipo H05VV-F o H05V-K. La sección a utilizar dependerá de la normativa local
vigente, pero nunca deberá ser inferior a 1 mm .
Los cables para el conexionado de los contactos de los relés, deberán tener una sección de entre 1 mm y 2,5 mm y el cable para el
común deberá tener siempre una sección de 2,5 mm , se recomienda el uso de cables libres de halógenos
Las sondas 1 y 2 deben instalarse lo más cerca posible de la salida del evaporador y entre ellas no debe haber ningún dispositivo que
pueda alterar la lectura (válvulas, mirillas, etc.).
Los controladores disponen de un puerto para conexión de datos RS485 (MODBUS), lo cual le permite gestionarlos a distancia
mediante un webserver AKO-5012.
IMPORTANTE: Los controladores AKO-14560 sólo pueden compartir red MODBUS con otros dispositivos
AKO-14560, el resto de equipos AKO deben conectarse a una red independiente. Para más información consulte el
manual de usuario disponible en www.ako.com
+
Malla
* Seleccione el modelo de válvula conectada
ºC
% bar
A+
A-
PRG SET
B+
B-
Alimentación
válvula
AKO-D141xx
Descripción
1
2
3
2: R-404A
4
5: R-717
8: R-HFO1234ze
Tecla PRG
11: R-407F PRG
Tecla SUBIR
1: El display muestra el valor de sobrecalentamiento.
2: El display muestra el valor de presión de aspiración (Sonda 2).
3: El display muestra el porcentaje de apertura de la válvula.
4: El display muestra el valor de temperatura.
5: Hay alguna alerta activa
6: El display muestra el valor de temperatura en ºC.
7: El display muestra el valor de presión de aspiración en bar
8: El grado de apertura de la válvula se ha configurado de forma
manual (Cor)
2
2
Válvula de
expansión
electrónica*
Tr+
RS485
Tr-
MODBUS
GND
mediante el parámetro EM.
La tabla muestra la equivalencia de bornes de
los modelos más habituales.
Danfoss Alco Carel
ETS EX5/6 Alco SEI / SEH
Blanco Blanco Amarillo
Negro Negro Blanco
Rojo Marrón Marrón
Verde Azul Verde
Válvula
solenoide de
líquido
La conexión/desconexión debe
efectuarse con un contacto o
SET relé libre de potencial.
ºC
bar
SET
Tecla BAJAR
Funcionamiento
Teclado
Pulsando durante 5 segundos, se accede al menú
PRG
de programación de parámetros.
Pulsando dos veces seguidas, permite reanudar la
regulación en caso de alarma.
En el menú de programación, permite retroceder
al nivel 1.
En el menú de programación, permite desplazarse
por los diferentes niveles y durante el ajuste de
un parámetro, permite aumentar el valor.
En el menú de programación, permite desplazarse
por los diferentes niveles y durante el ajuste de
Sporlan
un parámetro, permite aumentar el valor.
Negro
Permite cambiar el valor mostrado en pantalla
Blanco
SET
(Sobrecalentamiento, presión de aspiración,
Rojo
apertura válvula expansión o temperatura) (Solo
Verde
si el parámetro DM=0).
En el menú de programación, permite desplazarse
por los diferentes parámetros y aceptar los
cambios. Pulsando durante 5 segundos, sale del
menú de programación.
5
6
7
8
Tecla SET
2 2
