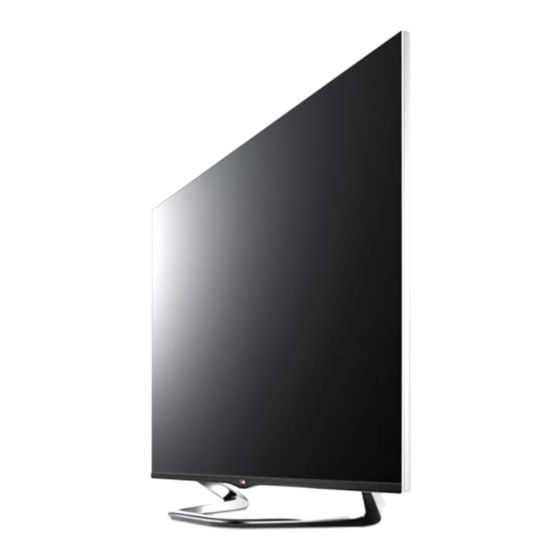

LG 55LA6900 Manual Del Propietário

Ocultar thumbs Ver también para 55LA6900:

Manual del propietário (101 páginas)

Manual del propietário (100 páginas)

Manual del usuario (100 páginas)

100

página de 100

/ 100
Marcadores

Idiomas disponibles

Enlaces rápidos

Descargar este manual

OWNER'S MANUAL

LED TV

* LG LED TV applies LCD screen with LED backlights.

Please read this manual carefully before operating

your set and retain it for future reference.

42LA6900

47LA690T

47LA6900

55LA690T

55LA6900

P/NO : MFL67653114 (1302-REV00)

60LA7400

60LA740T

www.lg.com

Resumen de contenidos para LG 55LA6900

Página 1 OWNER’S MANUAL LED TV * LG LED TV applies LCD screen with LED backlights. Please read this manual carefully before operating your set and retain it for future reference. 42LA6900 47LA690T 60LA7400 60LA740T 47LA6900 55LA690T 55LA6900 www.lg.com P/NO : MFL67653114 (1302-REV00)
Página 2 IMPORTANT SAFETY INSTRUCTIONS IMPORTANT SAFETY INSTRUCTIONS Always comply with the following precautions to avoid dangerous situations and ensure peak performance of your product. Read these instructions. Keep these instructions. WARNING/CAUTION Heed all warnings. Follow all instructions. RISK OF ELECTRIC SHOCK DO NOT OPEN Do not use this apparatus near water.
Página 3 IMPORTANT SAFETY INSTRUCTIONS Protect the power cord from being walked on CAUTION concerning the Power Cord or pinched particularly at plugs, convenience (Can differ by country): receptacles, and the point where they exit from the It is recommended that appliances be placed upon a apparatus.
Página 4 If you smell smoke or other odors coming from Do not attempt to modify this product in any way the TV, unplug the power cord and contact an without written authorization from LG Electronics. authorized service center. Unauthorized modification could void the user’s Keep the product away from direct sunlight.
Página 5 IMPORTANT SAFETY INSTRUCTIONS Preventing “Image burn” or “Burn-in” on your TV Dot Defect screen The Plasma or LCD panel is a high technology product with resolution of two million to six million pixels. In a very few cases, you could see fine dots on the screen while you’re viewing the TV.
Página 6 Symptoms which require discontinuation or Cautions when using the 3D glasses refraining from watching 3D content Only use LG 3D glasses. Otherwise, you may not Do not watch 3D content when you feel fatigue be able to view 3D videos properly.
Página 7 In addition to the source code, all referred license terms, warranty disclaimers and copyright notices are available for download. LG Electronics will also provide open source code to you on CD-ROM for a charge covering the cost of performing such distribution (such as the cost of media, shipping and handling) upon email request to ‘opensource@lge.com’. This offer...
Página 8 TABLE OF CONTENTS TABLE OF CONTENTS IMPORTANT SAFETY INSTRUCTIONS MAGIC REMOTE CONTROL FUNCTIONS Viewing 3D Imaging Registering Magic Remote Control LICENSES How to use Magic Remote Control Precautions to Take when Using the Magic Remote Control OPEN SOURCE SOFTWARE NOTICE WATCHING TV TABLE OF CONTENTS Turning the TV on for the first time...
Página 9 INSTALLATION PROCEDURE / ASSEMBLING AND PREPARING INSTALLATION PROCEdURE Open the package and make sure all the accessories are included. Attach the stand to the TV set. Connect an external device to the TV set. Make sure the network connection is available. You can use the TV network functions only when the network connection is made.
Página 10 ASSEMBLING AND PREPARING Magic Remote Control, Owner’s Manual Power Cord Batteries (AA) (See p.28) Cinema 3D Glasses Stand Screws Stand Base The number of 3D glasses may 4 EA, M4 x 20 (See p.14) differ depending on the model (See p.14) or country.
Página 11 These devices only work with certain models. The model name or design may be changed manufacturer’s circumstances or policies. AN-MR400 AG-F*** AG-F**DP Magic Remote Cinema 3D Glasses Dual Play Glasses Tag On AN-VC4** Tag On LG Audio device Video Call Camera...
Página 12 ASSEMBLING AND PREPARING Parts and Buttons Screen SETTINGS INPUT Speakers Buttons Remote control sensors Logo light Button Description Scrolls through the saved channels. Adjusts the volume level. Selects the highlighted menu option or confirms an input. Accesses the main menus, or saves your input and exits the menus. (SETTINGS) Changes the input source.
Página 13 ASSEMBLING AND PREPARING Lifting and moving the TV When moving or lifting the TV, read the following to prevent the TV from being scratched or damaged and for safe transportation regardless of its type and size. CAUTION Avoid touching the screen at all times, as this may result in damage to the screen.
Página 14 ASSEMBLING AND PREPARING Setting up the TV You can mount your TV to a wall or attach the stand if you wish to place the TV on an entertainment center or other furniture. Attaching the stand If you are not mounting the TV to a wall, use the following instructions to attach the stand. CAUTION When attaching the stand to the TV set, place the screen facing down on a cushioned table or flat surface to protect the screen from scratches.
Página 15 10 cm Swivel 8 degrees to the left or right and adjust the angle of the TV to suit your view. (For 55LA6900, 55LA690T, 60LA7400, 60LA740T) Connect the power cord to a wall outlet. CAUTION Do not place the TV near or on sources of heat, as this may result in fire or other damage.
Página 16 ASSEMBLING AND PREPARING Tidying cables Securing the TV to a wall (optional) (Depending on model) Gather and bind the cables with the cable holder on the back of the TV. Insert and tighten the eye-bolts, or TV brackets and Cable Holder bolts on the back of the TV.
Página 17 Mounting on a wall CAUTION Disconnect the power before moving or installing An optional wall mount can be used with your LG the TV. Otherwise electric shock may occur. Television. Consult with your local dealer for a wall If you install the TV on a ceiling or slanted wall, it mount that supports the VESA standard used by your may fall and result in severe injury.
Página 18 MAKING CONNECTIONS MAKING CONNECTIONS You can connect various external devices to the TV. Supported external devices are: HD receivers, DVD players, VCRs, audio systems, USB storage devices, PC, gaming devices, and other external devices. For more information on external device’s connection, refer to the manual provided with each device. NOTE If you record a TV program on a DVD recorder or VCR, make sure to connect the TV signal input cable to the TV through a DVD recorder or VCR.
Página 19 MAKING CONNECTIONS Connecting to a HD receiver, DVD Player or VCR Connect a HD receiver, DVD Player, or VCR to the TV and select an appropriate input mode. HDMI Connection HDMI is the best way to connect a device. Transmits digital video and audio signals from an external device to the TV. Connect the external device and the TV with the HDMI cable as shown in the following illustration.
Página 20 MAKING CONNECTIONS DVI to HDMI Connection Transmits the digital video signal from an external device to the TV. Connect the external device and the TV with the DVI-HDMI cable as shown in the following illustration. To transmit an audio signal, connect an audio cable. NOTE When using the HDMI/DVI cable, Single link is only supported.
Página 21 MAKING CONNECTIONS Connecting to a mobile phone Mobile High-definition Link (MHL) is an interface for transmitting digital audio/visual signals from mobile phones to television sets. NOTE Connect the mobile phone to the HDMI IN 3 (MHL) port to view the phone screen on the TV. This only works with an MHL-enabled phone.
Página 22 MAKING CONNECTIONS Component Connection Transmits analog video and audio signals from an external device to the TV. Connect the external device and the TV with a component cable as shown in the following illustration. NOTE If cables are installed incorrectly, it could cause the image to display in black and white or with distorted color. Check to ensure the cables are matched with the corresponding color connection.
Página 23 MAKING CONNECTIONS Composite Connection Transmits analog video and audio signals from an external device to the TV. Connect the external device and the TV with the composite cable as shown in the following illustration. NOTE If you have a mono VCR, connect the audio cable from the VCR to the AUDIO L/MONO jack of the TV. Check to ensure the cables are matched with the corresponding color connection.
Página 24 MAKING CONNECTIONS Connecting a PC NOTE It is recommended to use an HDMI connection for the best image quality. Depending on the graphics card, DOS mode video may not work if a HDMI to DVI Cable is in use. In PC mode, there may be noise associated with the resolution, vertical pattern, contrast or brightness. If noise is present, change the PC output to another resolution, change the refresh rate to another rate or adjust the brightness and contrast on the PICTURE menu until the picture is clear.
Página 25 MAKING CONNECTIONS Method B: dVI to HdMI Connection Choose any HDMI input port to connect. It does not matter which port you use. (*Not Provided) VIDEO/Y L/MONO AUDIO PC-AUDIO IN AUDIO OUT (*Not Provided) DVI OUT (PC) (PC) (RGB/HDMI-PC) (RGB/HDMI-PC) AUDIO AUDIO...
Página 26 MAKING CONNECTIONS Connecting to an Audio System You may use an optional external audio system instead of the built-in speaker. Digital Optical Audio Connection Transmits a digital audio signal from the TV to an external device. Connect the external device and the TV with the optical audio cable as shown in the following illustration.
Página 27 MAKING CONNECTIONS Connecting Headphones Listening to sound with headphones NOTE AUDIO menu options are disabled when using headphones. When changing AV MODE with headphones connected, the change is applied to video but not to audio. Optical Digital Audio Out is not available when headphones are connected. Headphone impedance: 16 Ω...
Página 28 MAGIC REMOTE CONTROL FUNCTIONS MAGIC REMOTE CONTROL FUNCTIONS When the message “Magic remote control battery is low. Change the battery.” is displayed, replace the battery. To install batteries, open the battery cover, replace batteries (1.5 V AA) matching ends to the label inside the compartment, and close the battery cover. Be sure to point the remote control at the remote control sensor on the TV.
Página 29 MAGIC REMOTE CONTROL FUNCTIONS Registering Magic Remote Control The Magic Remote Control operates by pairing with your Please register the remote as follows. How to register the Magic Remote Control To register automatically, turn the TV on and press the Wheel (OK).
Página 30 WATCHING TV WATCHING TV When the basic settings are complete, press the Wheel (OK). NOTE Turning the TV on for the first time If you do not complete the Initial setting, it will appear whenever the TV turns on. Disconnect the power cord from the power When you turn the TV on for the first time, the Initial outlet when you do not use the TV for a long setting screen appears.
Página 31 An index of key words present in the User Guide. Provides the detailed information on the functions of LG Smart TV when the Internet is connected. (It may not be available depending on the country/language.)
Página 32 951 x 564 x 34.5 (mm) With stand 14.3 (kg) Weight Without stand 12.2 (kg) Current Value / Power consumption 1.1 A / 110 W 47LA6900 55LA6900 (47LA6900-DA) (55LA6900-DA) MODELS 47LA690T 55LA690T (47LA690T-DA) (55LA690T-DA) With stand 1,063 x 697 x 269 (mm)
Página 33 SPECIFICATIONS HDMI (DTV) supported mode Component port connecting information Component ports on the TV Horizontal Vertical Resolution Frequency (kHz) Frequency (Hz) 31.47 59.94 720 x 480p 31.50 60.00 Video output ports 31.25 50.00 720 x 576p on DVD player 37.50 50.00 44.96 59.94...
Página 34 SPECIFICATIONS 3D supported mode Video, which is input as below media contents is switched into the 3D screen automatically. 3D supported mode automatically Horizontal Vertical Input Signal Playable 3D video format Frequency (kHz) Frequency (Hz) 54.00 67.50 1080p 27.00 F/P, L/A 33.75 67.50 HDMI...
Página 35 320 x 240 (Under) 2D to 3D 1024 x 768p 1280 x 720p 2D to 3D, S/S, T&B Miracast™ / WiDi 1920 x 1080p Others 2D to 3D ExTERNAL CONTROL dEVICE SETUP To obtain the external control device setup information, please visit ‘www.lg.com’.
Página 36 MAINTENANCE / TROUBLESHOOTING MAINTENANCE Cleaning Your TV Clean your TV regularly to keep it at peak performance and to extend the product lifespan. CAUTION Before Cleaning, turn the power off and disconnect the power cord and all other cables. When the TV is left unattended or unused for a long time, disconnect the power cord from the wall outlet to prevent possible damage from lightning or power surges.
Página 38 The model and serial number of the TV is located on the back and one side of the TV. Record it below should you ever need service. MODEL SERIAL...
Página 39 OWNER’S MANUAL EXTERNAL CONTROL DEVICE SETUP Please read this manual carefully before operating the set and retain it for future reference. www.lg.com...
Página 40 KEY CODES KEY CODES • This feature is not available for all models. Code Code Function Note Function Note (Hexa) (Hexa) CH +, PR + R/C Button Q.Menu R/C Button CH -, PR - R/C Button List, - (ATSC Only) R/C Button Volume + R/C Button...
Página 41 (TV) (PC) • LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter RS-232C IN which is not made nor provided by LG. (CONTROL & SERVICE) (PC) (TV) • It can be purchased from computer stores that carry accessories for IT support professionals.
Página 42 EXTERNAL CONTROL DEVICE SETUP (TV) (PC) (TV) (PC) RS-232C with RS-232C Cable (Legacy) RS-232C IN Phone jack Type (CONTROL & SERVICE) (PC) (TV) • You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and RS-232C IN (CONTROL &...
Página 43 EXTERNAL CONTROL DEVICE SETUP Communication Parameters • Baud rate : 9600 bps (UART) • Stop bit : 1 bit • Data length : 8 bits • Communication code : ASCII code • Parity : None • Use a crossed (reverse) cable. Command reference list (Depending on model) DATA...
Página 44 EXTERNAL CONTROL DEVICE SETUP Transmission / Receiving Protocol Transmission [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : First command to control the TV. (j, k, m or x) [Command 2] : Second command to control the TV. [Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu. Adjustment range in TV is 1 to 99.
Página 45 EXTERNAL CONTROL DEVICE SETUP * Commands may work differently depending on model and signal. 01. Power (Command: k a) * In case of video mute on only, TV will display On Screen Display(OSD). But, in case of Screen mute ► To control Power Off of the set. on, TV will not display OSD.
Página 46 EXTERNAL CONTROL DEVICE SETUP 09. Tint (Command: k j) 14. Color(Colour) Temperature (Command: x u) ► To adjust the screen tint. ► To adjust colour temperature. You can also adjust You can also adjust tint in the PICTURE menu. Color(Colour) Temperature in the PICTURE menu. Transmission [k][j][ ][Set ID][ ][Data][Cr] Transmission [x][u][ ][Set ID][ ][Data][Cr] Data Red : 00 to Green : 64...
Página 47 EXTERNAL CONTROL DEVICE SETUP * Digital Terrestrial/Cable/Satellite Data 05: Input Source (Analogue) - 00 : Terrestrial TV (ATV) [Data 00][Data 01]: Channel Data - 01 : Cable TV (CATV) Data 00 : High Channel data * Digital Terrestrial/Cable Data 01 : Low Channel data - 00 00 ~ 27 0F (Decimal: 0 ~ 9999) Data 00 : xx (Don't care) Data 02 : Input Source (Digital)
Página 48 EXTERNAL CONTROL DEVICE SETUP [Data 01][Data 02]: Major Channel Number 20. Control Back Light (Command: m g) Data 01: High byte Channel Data • For LCD TV / LED TV Data 02: Low byte Channel Data ► To control the back light. - 00 01 ~ 27 0F (Decimal: 1 ~ 9999) Transmission [m][g][ ][Set ID][ ][Data][Cr] [Data 03][Data 04]: Minor/Branch Channel Number...
Página 49 11 11 EXTERNAL CONTROL DEVICE SETUP 22. 3D(Command: x t) (only 3D models) 23. Extended 3D(Command: x v) (only 3D models) (Depending on model) (Depending on model) ► To change 3D option for TV. ► To change 3D mode for TV. Transmission [x][v][ ][Set ID][ ][Data 00][ ] Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [Data 01][Cr]...
Página 51 MANUAL DEL USUARIO TELEVISOR LED * Los televisores con LED de LG tienen pantallas LCD con luces de fondo LED. Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas. 42LA6900 47LA690T 60LA7400 60LA740T...
Página 52 INSTRUCCIONES DE SEGURIDAD IMPORTANTES INSTRUCCIONES DE SEGURIDAD IMPORTANTES Siga siempre estas instrucciones para evitar situaciones peligrosas y garantizar el rendimiento máximo del producto. Lea estas instrucciones. Conserve estas instrucciones. ADVERTENCIA/ WARNING/CAUTION Preste atención a las advertencias. pRECAuCIóN Siga todas las instrucciones. RIESGO DE CHOQUE RISK OF ELECTRIC SHOCK ELECTRICO NO ABRIR...
Página 53 INSTRUCCIONES DE SEGURIDAD IMPORTANTES Asegúrese de que el cable de alimentación esté PRECAUCIÓN con respecto al cable de alimentación protegido para evitar que lo pisen o aplasten, (puede variar según el país): especialmente en los enchufes, los tomacorrientes Se recomienda colocar los aparatos en un circuito o el punto de salida desde el aparato.
Página 54 No intente modificar este producto de ninguna Si huele humo u otros olores que provienen de manera sin autorización previa por escrito de LG la TV, desconecte el cable de alimentación y Electronics. Cualquier tipo de modificación sin comuníquese con un centro de servicio autorizado.
Página 55 INSTRUCCIONES DE SEGURIDAD IMPORTANTES Cómo evitar el efecto de “degradación de la Aparición de puntos imagen por sobreexposición” o “quemadura de El panel de plasma o LCD es un producto de alta tecnología con una resolución de entre dos y seis pantalla”...
Página 56 No vea contenido en 3D cuando experimente fatiga debido a falta de sueño, exceso de trabajo o por el Asegúrese de usar anteojos 3D LG. De lo contrario, consumo de bebidas alcohólicas. no podrá ver correctamente los videos en 3D.
Página 57 Además, LG Electronics le proporcionará el código fuente abierto en CD-ROM por un valor que cubre el coste de realizar dicha distribución (como el coste de los medios, el envío y la manipulación) previa solicitud vía correo electrónico a...
Página 58 CONTENIDO CONTENIDO INSTRUCCIONES DE SEGURIDAD FUNCIONES DEL CONTROL REMOTO IMPORTANTES MáGICO Ver imágenes en 3D Cómo registrar el control remoto Mágico Cómo utilizar el control remoto Mágico LICENCIAS Precauciones que debe seguir al utilizar el control remoto Mágico AVISO SOBRE SOFTWARE DE MIRAR TV CÓDIGO ABIERTO Encender el televisor por primera vez...
Página 59 PROCEDIMIENTO DE INSTALACIóN / MONTAJE Y PREPARACIóN PROCEDIMIENTO DE INSTALACIÓN Abra el paquete y asegúrese de que todos los accesorios estén incluidos. Instale la base del televisor. Conecte un dispositivo externo al televisor. Asegúrese de que la conexión de red esté disponible. Solo podrá...
Página 60 MONTAJE Y PREPARACIóN Control remoto Mágico y Manual del usuario Cable de alimentación baterías (AA) (Consulte p.28) Anteojos 3D para cine Tornillos de soporte Base Soporte La cantidad de anteojos 3D 4 PZ, M4 x 20 (Consulte p.14) puede variar según el modelo o (Consulte p.14) el país.
Página 61 Es posible que el nombre o el diseño del modelo hayan cambiado, debido a las circunstancias o políticas del fabricante. AN-MR400 AG-F*** AG-F**DP Control remoto Mágico Anteojos para Cinema 3D Anteojos Dual Play Tag On Tag On Dispositivo de audio de LG AN-VC4** Cámara de videollamada...
Página 62 MONTAJE Y PREPARACIóN Componentes y botones Pantalla SETTINGS INPUT Bocinas Botón Sensor del control remoto Luz del logotipo Botón Descripción Permite desplazarse por los canales guardados. Ajusta el nivel del volumen. Selecciona la opción de menú resaltada o confirma una entrada. Permite acceder a los menús principales o guardar las entradas y salir de los menús.
Página 63 MONTAJE Y PREPARACIóN Levantar y trasladar el televisor Si desea levantar o trasladar el televisor, lea las instrucciones a continuación para no rayar o dañar el aparato, y para transportarlo de forma segura, independientemente del tamaño o tipo de aparato. PRECAUCIóN No toque la pantalla.
Página 64 MONTAJE Y PREPARACIóN Configurar el televisor Puede instalar su TV en la pared o si desea colocar la TV en un centro de entretenimiento u otro mueble, colóquele la base. Colocar la base de la televisión Si no instala el televisor en una pared, siga estas instrucciones para colocar la base de la televisión. PRECAUCIóN Al instalar la base del televisor, ponga la pantalla hacia abajo sobre una mesa acolchada o una superficie plana para evitar rayas.
Página 65 10 cm 10 cm Rote el aparato 8 grados hacia la izquierda o la derecha y ajuste el ángulo del televisor según su preferencia. (Para 55LA6900, 55LA690T, 60LA7400, 60LA740T) Conecte el cable de alimentación al tomacorriente de la pared. PRECAUCIóN No colocar la television cerca de fuentes de calor, puede resultar quemada u ocasionar otro daño.
Página 66 MONTAJE Y PREPARACIóN Sujetar los cables Fijación del televisor a la pared (opcional) (Según el modelo) Agrupe y ate los cables con el sujetacables. Sujetacables Inserte y ajuste los tornillos de ojo del televisor en su Agrupe y ate los cables con el organizador de cables. parte posterior.
Página 67 Utilice un soporte de pared autorizado por el soporte de pared en una pared sólida, perpendicular LG y comuníquese con el distribuidor local o con al piso. Si va a instalar el TV sobre otros materiales de personal técnico calificado.
Página 68 ESTABLECER CONEXIONES ESTABLECER CONEXIONES Conecte varios dispositivos externos al televisor y cambie los modos de entrada para seleccionar un dispositivo externo. Para obtener más información sobre cómo conectar dispositivos externos, consulte sus respectivos manuales. Entre los dispositivos externos disponibles pueden mencionarse los siguientes: receptores de HD, reproductores de DVD, VCR, sistemas de audio, dispositivos de almacenamiento USB, PC, dispositivos de juegos, etc.
Página 69 ESTABLECER CONEXIONES Conexión a un receptor de HD, reproductor de DvD o vCR Conecte un receptor de HD, reproductor de DVD o VCR al televisor y seleccione el modo de entrada apropiado. Conexión HDMI La conexión HDMI es la mejor manera de conectar un dispositivo. Transmite las señales de audio y video digitales de un dispositivo externo al televisor.
Página 70 ESTABLECER CONEXIONES Conexión DvI a HDMI Transmite las señales de video digital de un dispositivo externo al televisor. Conecte el dispositivo externo y el televisor con el cable DVI-HDMI tal como se muestra en la siguiente ilustración. Para transmitir una señal de audio, conecte un cable de audio.
Página 71 ESTABLECER CONEXIONES Conexión a un teléfono móvil El enlace de alta definición móvil (MHL, por sus siglas en inglés) es una interfaz de transmisión de señales audiovisuales digitales de teléfonos móviles a televisores. NOTA Conecte el teléfono móvil al puerto HDMI IN 3 (MHL) para ver la pantalla del teléfono en el TV. Esto solo funciona en teléfonos habilitados con MHL.
Página 72 ESTABLECER CONEXIONES Conexión por componente Transmite las señales de audio y video analógicas de un dispositivo externo al televisor. Conecte el dispositivo externo y el televisor con el cable componente tal como se muestra en la siguiente ilustración. NOTA Si la instalación de los cables no es la adecuada, podría proyectarse una imagen en blanco y negro o con colores distorsionados.
Página 73 ESTABLECER CONEXIONES Conexión compuesta Transmite las señales de audio y video analógicas de un dispositivo externo al televisor. Conecte el dispositivo externo y el televisor con el cable compuesto tal como se muestra en la siguiente ilustración. NOTA Si posee una VCR monofónica, conecte el cable de audio de la VCR a la toma AUDIO L/MONO del televisor. Revise y compruebe que los cables coincidan con las conexiones de color correspondientes.
Página 74 ESTABLECER CONEXIONES Conexión a un dispositivo PC NOTA Se recomienda utilizar el televisor con la conexión HDMI para obtener una calidad de imagen óptima. Según la tarjeta gráfica, es posible que no funcione el modo DOS cuando se utiliza un cable HDMI a DVI. En el modo PC, es posible que exista ruido asociado con la resolución, patrones verticales, contraste o brillo.
Página 75 ESTABLECER CONEXIONES Método B: Conexión DVI a HDMI Escoja cualquier puerto de entrada HDMI para conectar. No importa qué puerto utilice. (*No incluido) VIDEO/Y L/MONO AUDIO PC-AUDIO IN (*No incluido) AUDIO OUT DVI OUT (RGB/HDMI-PC) (RGB/HDMI-PC) (PC) (PC) AUDIO AUDIO...
Página 76 ESTABLECER CONEXIONES Conexión a un sistema de audio Utilice un sistema de audio externo opcional en lugar de la bocina incorporada. Conexión de audio óptica digital Transmite señales de audio digital del televisor a un dispositivo externo. Conecte el dispositivo externo y el televisor con el cable de audio óptico tal como se muestra en la siguiente ilustración. NOTA No mire hacia el puerto de salida óptica.
Página 77 ESTABLECER CONEXIONES Conectar a un auricular Escucha el sonido través de un auricular. NOTA Las opciones del menú de audio son desactivadas cuando se conecta el auricular. Cuando se Cambia a MODO AV con el auricular conectado, el cambio es aplicado para video no para audio. La Salida de Audio Optico Digital no esta disponible cuando se conecta el auricular.
Página 78 FUNCIONES DEL CONTROL REMOTO MáGICO FUNCIONES DEL CONTROL REMOTO MáGICO Cuando aparezca el mensaje “Batería baja en el control remoto Mágico. Cambie la batería.”, reemplace la batería. Para reemplazar las baterías, abra la tapa del compartimiento de baterías, reemplace las baterías (AA de 1,5 Vcc) haga coincidir los extremos con la etiqueta que se encuentra dentro del compartimiento.
Página 79 FUNCIONES DEL CONTROL REMOTO MáGICO Cómo registrar el control remoto Mágico El control remoto Mágico funciona al vincularlo con el TV. Luego de comprar el TV, registre el control remoto Mágico de la siguiente manera; Cómo registrar el control remoto Mágico Para registrarlo automáticamente, encienda el TV y presione la Rueda (OK).
Página 80 MIRAR Tv MIRAR TV Una vez finalizada la configuración básica, presione el botón Rueda (OK). NOTA Si no completa la configuración inicial, aparecerá Encender el televisor por primera cada vez que encienda el televisor. Desconecte el cable de alimentación del tomacorriente cuando no use el televisor durante periodos prolongados.
Página 81 Permite buscar la descripción de la función que desea en el índice. Proporciona información detallada de las funciones de LG Smart TV cuando esta conectado a internet (es posible que no este disponible, depende de el país/ lenguaje).
Página 82 14,3 (kg) Con base Peso Sin base 12,2 (kg) Corriente de consumo / Consumo de la 1,1 A / 110 W potencia 47LA6900 55LA6900 (47LA6900-DA) (55LA6900-DA) Modelos 47LA690T 55LA690T (47LA690T-DA) (55LA690T-DA) Dimensiones 1 063 x 697 x 269 (mm)
Página 83 ESPECIFICACIONES Modo HDMI (DTv) admitido Información de conexión de puerto componente Frecuencia Frecuencia Puertos componente del Resolución horizontal (kHz) vertical (Hz) televisor 31,47 59,94 720 x 480 progresivo 31,50 60,00 Puertos de salida de video del 720 x 576 31,25 50,00 reproductor de DVD progresivo...
Página 84 (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y, (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada. * Control Remoto AN-MR400G / Marca: LG REGISTRO COFETEL: RCPLGAN12-1483 * Control Remoto AN-MR400D / Marca: LG...
Página 85 2D a 3D, S/S, T&B Miracast™ / WiDi 1 920 x 1 080 progresivo Otros 2D a 3D CONFIGURACION DE CONTROL DEL DISPOSITIVO EXTERNO Para obtener la información de el control de dispositivo externo de configuración, por favor visite ‘www.lg.com’.
Página 86 MANTENIMIENTO / SOLUCIóN DE PROBLEMAS MANTENIMIENTO Limpieza del televisor Limpie el televisor con regularidad para preservar el mejor rendimiento y prolongar la vida útil del producto. PRECAUCIóN Primero asegúrese de apagar la energía y de desconectar el cable de alimentación y todos los demás cables. Cuando no se utilice el televisor durante mucho tiempo, desconecte el cable de alimentación de la toma de la pared para evitar posibles daños por descargas o sobrecargas de energía.
Página 88 Los números de modelo y de serie del televisor se encuentran ubicados en la parte posterior del aparato. Regístrelos en el siguiente espacio por si alguna vez necesita recurrir al servicio técnico. MODELO SERIE...
Página 89 MANUAL DEL USUARIO CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Lea este manual cuidadosamente antes de utilizar el producto y consérvelo para futuras referencias. www.lg.com...
Página 90 CÓDIGOS DE TECLA CÓDIGOS DE TECLA • Esta función no está disponible en todos los modelos. Código Código Función Nota Función Nota (hexa) (hexa) CH +, PR + Botón R/C Q.menu (Menú rápido) Botón R/C CH -, PR - Botón R/C Lista, - (Solo con ATSC) Botón R/C Volumen +...
Página 91 Tipo de USB (TV) (PC) • LG TV admite el uso de un USB a convertidor de serie basado en chip PL2303 (ID de proveedor: RS-232C IN 0x0557, ID de producto: 0x2008) que LG no fabrica ni incluye. (CONTROL & SERVICE)
Página 92 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS (TV) (PC) (TV) (PC) RS-232C con cable RS-232C (existente) RS-232C IN Tipo de adaptador 3.5 mm Stereo (CONTROL & SERVICE) (PC) (TV) • Para realizar la conexión entre la PC y el TV, que se especifica en el manual, debe comprar el cable de RS-232C IN (CONTROL &...
Página 93 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Parámetros de comunicación • Velocidad en baudios: 9600 bps (UART) • Bit de detención: 1 bit • Longitud de datos: 8 bits • Código de comunicación: código ASCII • Paridad: ninguna • Utilice un cable cruzado (reverso). Lista de referencia de comandos (según el modelo) DATOS...
Página 94 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Protocolo de transmisión/recepción Transmisión [Comando1][Comando2][ ][ID del televisor][ ][Datos][Cr] [Comando 1] : primer comando para controlar el televisor (j, k, m o x) [Comando 2] : segundo comando para controlar el televisor. [ID del televisor] : puede ajustar la ID del televisor para elegir el número de identificación de monitor que desea en el menú...
Página 95 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS * Según el modelo y la señal, los comandos podrán funcionar de un modo diferente. 01. Alimentación (comando: k a) 03. Silencio de pantalla (comando: k d) ► Para controlar el apagado del equipo. ►...
Página 96 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS 07. Brillo (comando: k h) Dato 01 : apagado 01 : bloqueo encendido ► Para ajustar el brillo de la pantalla. Confirmación [m][ ][ID del televisor][ ][OK/NG] También puede ajustar el brillo en el menú IMAGEN. [Dato][x] Transmisión [k][h][ ][ID del televisor][ ][Dato][Cr] Dato Mín.: 00 a Máx.: 64...
Página 97 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS Datos 3. Sintonice el canal satelital (DVB-S) 1000. 00 : apagado ID del televisor = todo = 00 01 : mínimo Dato 00 y 01 = datos de canales 1000 = 03 E8 02 : medio Dato 02 = TV digital satelital = 40 03 : máximo Resultado = ma 00 03 E8 40...
Página 98 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS * Ejemplos de comandos de sintonización: * Esta función varía según el modelo. 1. Sintonice el canal de cable análogo (NTSC) 35. Confirmación [a][ ][ID del televisor][ ][OK][Dato 00] ID del televisor = todo = 00 [Dato 01][Dato 02][Dato 03][Dato 04] [Dato 05] Dato 00 = datos de canales 35 = 23 [x][a][ ][ID del televisor][ ][NG][Dato 00][x]...
Página 99 11 11 CONFIGURACIÓN DE DISPOSITIVOS DE CONTROL EXTERNOS X : sin importancia Datos 00 : DTV 01 : CADTV Confirmación [t][ ][ID del televisor][ ][OK][Dato00] 02 : DTV satelital 10 : ATV ISDB-BS (Japón) [Dato01][Dato02][Dato03][x] 03 : ISDB-CS1 (Japón) [t][ ][ID del televisor][ ][NG][Dato00][x] 04 : ISDB-CS2 (Japón) 11 : CATV 23.
