no estropear la junta tórica del
gas al introducir el tubo en el
diafragma aire/gas, y realice la
prueba de estanqueidad del gas
tras haber apretado bien la tuer-
ca loca del tubo de gas.
9.8
Comprobación de la presuriza-
ción del depósito de expansión
de calefacción
Vacíe el circuito de calefacción de la ma-
nera descrita en la sección "Vaciado del
circuito de calefacción" en la pág. 65 y com-
pruebe que la presión mínima del depósito
de expansión no sea menor de 1 bar.
Si la presión fuera inferior, proceda a reali-
zar una presurización correcta.
9.9
Limpieza del intercambiador de
agua sanitaria
La desincrustación del intercambiador de
agua sanitaria será evaluada por un Téc-
nico del Centro de Asistencia Autorizado,
que también realizará las operaciones de
limpieza necesarias, usando productos es-
pecíficos.
9.10 Comprobación del conducto de
expulsión de humos
Haga comprobar periódicamente al técni-
co del Centro de Asistencia Autorizado (al
menos una vez al año) el buen estado del
conducto de expulsión de humos y del con-
ducto del aire, y la eficiencia del circuito de
seguridad de humos.
9.11 Comprobación del rendimiento
de la caldera
Realice las pruebas de rendimiento con la
frecuencia establecida por la normativa vi-
gente.
- 68 -
MANTENIMIENTO
• Conecte un analizador de humos a las
tomas de análisis de humos situadas en
las salidas de humos de la caldera Figura
9.16.

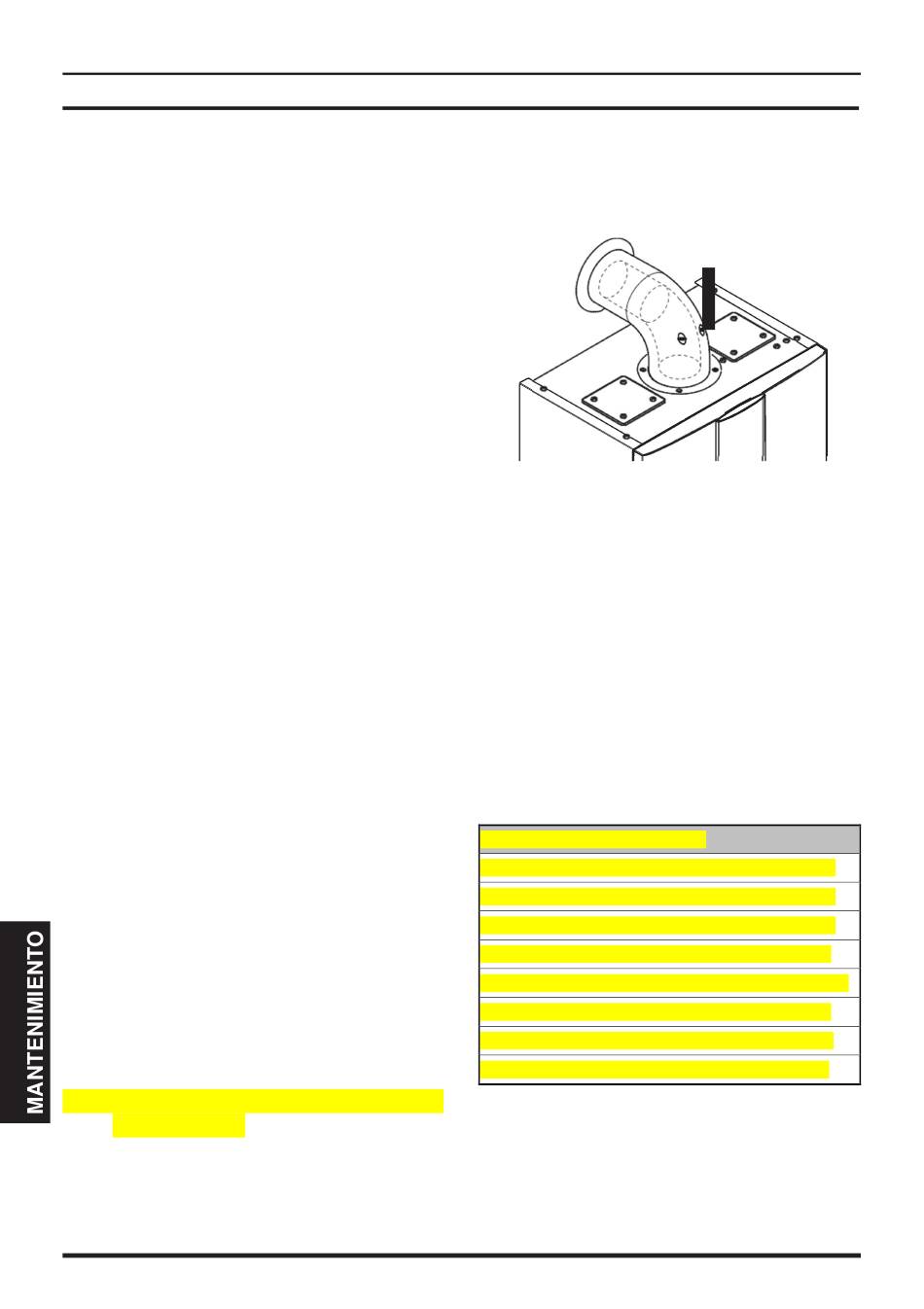

Figura 9.16
• Active la "función deshollinador" a la
máxima potencia de calefacción (véase
"Configuración de la función deshollina-
dor de la caldera" en la pág. 69).
• Asegúrese de que el termostato de am-
biente esté en posición de "demanda de
calor".
• Tome una abundante cantidad de agua
caliente sanitaria abriendo los grifos.
• Compruebe la combustión de la caldera
usando las tomas ubicadas en los tubos
de humos (Figura 9.16) y compare los da-
tos medidos con los siguientes.
Modelo Myto Condens INOX 24
Capacidad térmica nominal
Rendimiento nominal
Rendimiento de combustión
Índice de aire
Composic. humos CO2
Composic. humos O2
Composic. humos CO
Temperatura humos
Valores referidos a las pruebas con salida desdoblada
80 mm de 1+1 m y gas Natural G20 y con temperatura
de impulsión / retorno de calefacción 60°/80°C.
Figura 9.17
Tomas para aná-
lisis humos
kW
20,0
%
97,4
%
97,6
n
1,2
%
9,2 - 9,8
%
3,9
ppm
139
°C
76
