SUN M50 - M70

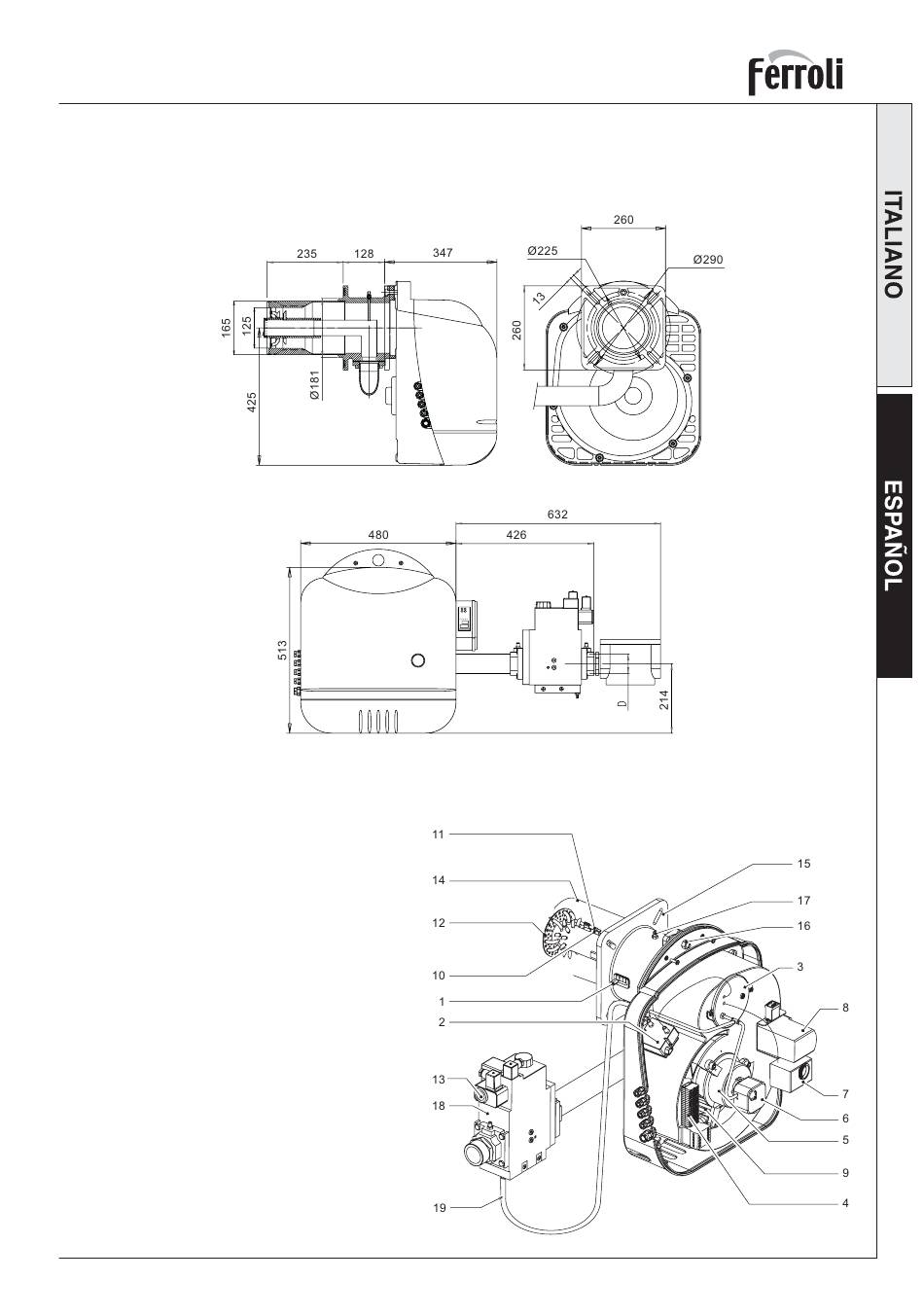

4. CARACTERÍSTICAS Y DATOS TÉCNICOS

4.1 Dimensiones

4.2 Vista general y componentes principales

Leyenda
1 Tornillo de regulación del cabezal
2 Transformador
3 Tapa para controlar el cabezal de
combustión
4 Clavijas de conexión eléctrica
5 Motor
6 Presostato del aire
7 Aparato
8 Servomotor de regulación del aire
9 Ventilador
10 Electrodo de encendido
11 Electrodo de detección
12 Cabezal de combustión
13 Presostato del gas
14 Tobera
15 Brida del quemador
16 Tornillo para la sujeción del
quemador a la brida
17 Toma de presión del gas del
cabezal
18 Válvula del gas modulante
19 Tubo de señal aire-gas
fig. 13
fig. 14
