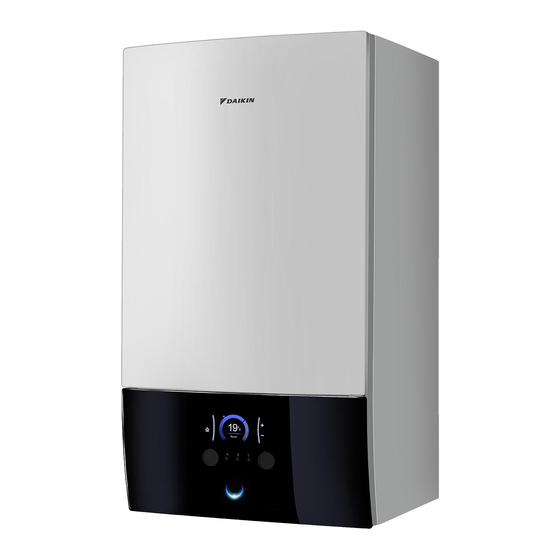

Daikin EHBH08E 6V Serie Manual De Instalación
Ocultar thumbs
Ver también para EHBH08E 6V Serie:
- Guía de referencia del instalador (312 páginas) ,
- Guía de referencia del usuario (68 páginas) ,
- Manual de instrucciones (24 páginas)
Manuales relacionados para Daikin EHBH08E 6V Serie
Resumen de contenidos para Daikin EHBH08E 6V Serie
- Página 1 Manual de instalación EHBH04E*6V EHBH08E*6V EHBH08E*9W EHBX04E*6V Manual de instalación EHBX08E*6V Español Daikin Altherma 3 R W EHBX08E*9W...
- Página 2 3P633779-4...
- Página 3 ▪ Formato: Archivos en formato digital disponibles en http:// 7.2.2 Asistente de configuración: fecha y hora ....24 www.daikineurope.com/support-and-manuals/product- 7.2.3 Asistente de configuración: sistema ......24 information/ 7.2.4 Asistente de configuración: resistencia de reserva..25 EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 4 Las revisiones más recientes de la documentación suministrada pueden estar disponibles en la página Web regional de Daikin o a Instalación de tuberías (vea "5 Instalación de las tuberías" [ 4 11]) través de su distribuidor.
- Página 5 Este capítulo explica solo la configuración básica. Para capítulo, también hay disponible una lista de control obtener una explicación más detallada e información general para la puesta en marcha en el Daikin Business general, véase la guía de referencia del instalador. Portal (autenticación necesaria).
- Página 6 4 9]. "4.2.1 Cómo abrir la unidad ▪ Tenga en cuenta las siguientes pautas de espacio de instalación: Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 7 ADVERTENCIA Asegúrese de que las operaciones de instalación, mantenimiento y reparación cumplan con las instrucciones que aparecen en Daikin y con la normativa aplicable (por ejemplo, la normativa nacional sobre gas) y que solo las realice personal autorizado. AVISO ▪...
- Página 8 1,5 m por encima de la parte superior de la abertura inferior. ▪ Las aberturas de ventilación en la parte exterior NO se consideran adecuadas (ya que el usuario puede bloquearlas cuando hace frío). Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 9 2 Vuelva a montar la tapa de la caja de conexiones y cierre la caja de conexiones. 3 Vuelva a instalar el panel delantero. EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 10 Asegúrese de que la unidad quede correctamente colocada. Conector de la bandeja de drenaje Se recomienda utilizar un embudo para recoger el agua. Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 11 Conexión del líquido refrigerante Conexión del gas refrigerante 2 Conecte la válvula de cierre de gas desde la unidad exterior hasta la conexión de gas refrigerante de la unidad interior. EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 12 [ 4 11] y "8.2.1 Cómo Elemento Descripción comprobar el caudal mínimo" [ 4 35]. Suministro eléctrico Consulte "6.3.1 Cómo conectar el principal" [ 4 14]. (principal) suministro eléctrico Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 13 Para la zona adicional: ▪ Apéndice para el equipamiento ▪ [3.A] Tipo de termostato opcional ▪ [3.9] (solo lectura) Control Cables: 2×(0,75~1,25 mm²) Longitud máxima: 500 m [2.9] Control [1.6] Compensación sensor ambiente EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 14 LAN ▪ Apéndice para el equipamiento opcional Cables: 2×(0,75~1,25 mm²). Deben estar blindados. Longitud máxima: 200 m Ver a continuación ("Adaptador LAN – 1 2 3 Requisitos del sistema"). Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 15 Contacto de suministro eléctrico preferente 6 kW 3~ 230 V 15 A — 3 Fije los cables con abrazaderas a los sujetacables. 3 kW 3N~ 400 V 4 A — 6 kW 3N~ 400 V 9 A — 9 kW 3N~ 400 V 13 A — EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 16 Para obtener más información, consulte la guía de referencia del instalador. Cables: 2×0,75 mm² Corriente máxima de funcionamiento: 100 mA 230 V CA suministrados por PCB Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 17 En el caso de un medidor eléctrico con salida de transistor, compruebe la polaridad. La polaridad positiva DEBE conectarse a X5M/6 y X5M/4; la polaridad negativa debe conectarse a X5M/5 y X5M/3. EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 18 Cable entre X2M y A4P Cable entre X2M y A4P A4P Es necesaria la instalación de A4P Es necesaria la instalación de EKRP1HBAA. EKRP1HBAA. Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 19 3 Caja de interruptores 2 Conecte el cable del cambio a fuente de calor externa a los terminales correspondientes tal y como se muestra en la siguiente ilustración. X1 X2 EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 20 En el caso de contactos de red inteligente de baja tensión Cables (medidor de pulsos de red inteligente): 0,5 mm² Cables (contactos de red inteligente de baja tensión): 0,5 mm² Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 21 Cables (medidor de pulsos de red inteligente): 0,5 mm² X10M Cables (contactos de red inteligente de alta tensión): 1 mm² K1A K2A 2 Conecte el cableado de baja tensión de la forma siguiente: EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 22 Si NO configura el sistema correctamente, podría NO funcionar como se espera. La configuración afecta a lo siguiente: ▪ Los cálculos del software ▪ Lo que vea y haga con la interfaz de usuario Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 23 ▪ Confirme el código PIN y continúe. Código PIN de instalador El código PIN de Instalador es 5678. Hay disponibles nuevas opciones de menú y ajustes del instalador. EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 24 Configure este ajuste en función de la instalación real. ▪ La resistencia de refuerzo del depósito opcional se ocupará automáticamente de la producción de agua caliente sanitaria. Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 25 Cuando mida el valor de resistencia en cada resistencia, puede establecer la capacidad exacta de la resistencia, lo que producirá datos energéticos más precisos. EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 26 Desde aquí pueden configurarse los ajustes más importantes para ambiente función de la temperatura ambiente de la el agua de impulsión principal. interfaz de confort humana específica (BRC1HHDA, utilizada como termostato de ambiente). Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 27 ▪ 1: Fancoil ambiente, aumente la compensación para incrementar en la misma proporción la temperatura de agua de impulsión para ▪ 2: Radiador todas las temperaturas ambiente. EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 28 ▪ : depósito de agua caliente sanitaria Acciones posibles en esta pantalla Repase las temperaturas. Modifique la temperatura. Vaya a la siguiente temperatura. Confirme los cambios y continúe. Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 29 Se trata de la temperatura deseada aislamiento de la casa, un instalador o un usuario puede ajustarla. más alta cuando se programa una acción de almacenamiento de confort. EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 30 : depósito de agua caliente sanitaria ▪ Cuando se modifica la compensación, la nueva temperatura preferida en X1 es más alta, de forma compensada, que la temperatura preferida en X2. Pendiente Compensación Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 31 Para cambiar el tipo para todas las zonas (principal + adicional) y para el depósito, vaya a [2.E] Zona principal > Tipo de curva Caliente Frío ↑ ↓ ↑ ↓ EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 32 Información Información sobre el proveedor El instalador puede incluir aquí su número de contacto. Código Descripción [8.3] Número al que los usuarios pueden llamar en caso de problemas. Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 33 Los ajustes NO pueden utilizarse ni modificarse. INFORMACIÓN En función de los ajustes del instalador seleccionados y el tipo de unidad, los ajustes serán visibles o invisibles. EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 34 ▪ Altura máxima permisible entre la unidad exterior y la capítulo, también hay disponible una lista de control unidad interior general para la puesta en marcha en el Daikin Business ▪ Entre el panel de suministro eléctrico local y la unidad Portal (autenticación necesaria).
- Página 35 Motivo: pueden producirse fugas de refrigerante en el circuito del agua y en la habitación al purgar el aire de los emisores de calor o los colectores. EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 36 Resultado: El secado de mortero bajo el suelo comienza. Se detiene automáticamente cuando finaliza. Para detener la prueba de funcionamiento — manualmente: 1 Vaya a Parar secado suelo radiante. 2 Seleccione OK para confirmar. Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 37 10 Datos técnicos Datos técnicos Encontrará una selección de los últimos datos técnicos en el sitio web regional de Daikin (acceso público). Encontrará los datos técnicos completos disponibles en el Daikin Business Portal (requiere autenticación). 10.1 Diagrama de tuberías: unidad...
- Página 38 On/OFF thermostat (wired) Termostato de ENCENDIDO/ F1U, F2U (A4P) * Fusible 5 A 250 V para PCB E/S digital APAGADO (con cable) FU1 (A1P) Fusible T 5 A 250 V para PCB Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 39 Contacto de termostato de DC detection (voltage supplied seguridad: detección de 16 V CC * Opcional by PCB) (tensión suministrada por PCB) # Suministro independiente Shut-off valve Válvula de aislamiento EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 40 Refer to operation manual Consulte el manual de thermostat ENCENDIDO/APAGADO funcionamiento inalámbrico Solar input Entrada solar Diagrama de conexiones eléctricas Para obtener más detalles, compruebe el cableado de la unidad. Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 41 Entrada de limitación A8P: X801M: 3-5 energética 3 señal 2 núcleos 2 núcleos 2x0,75 Entrada de limitación A13P: adaptador LAN P1-P2 A8P: X801M: 4-5 comunicación energética 4 señal 4D130334A EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 42 Tabla 3 – Superficie mínima de apertura de ventilación para ventilación natural: unidad interior dm=m –m (kg) Superficie mínima de apertura de ventilación (cm H=1150 mm H=1200 mm H=1300 mm H=1400 mm H=1500 mm H=1600 mm H=1700 mm H=1800 mm 1,80 1,60 1,40 1,20 1,00 0,80 0,60 Manual de instalación EHBH/X04+08EA/EJ6V+9W Daikin Altherma 3 R W 4P629081-1A – 2020.08...
- Página 43 Si dm=1,55 kg, considere el valor que corresponda a "dm=1,6 kg". EHBH/X04+08EA/EJ6V+9W Manual de instalación Daikin Altherma 3 R W 4P629081-1A – 2020.08...
