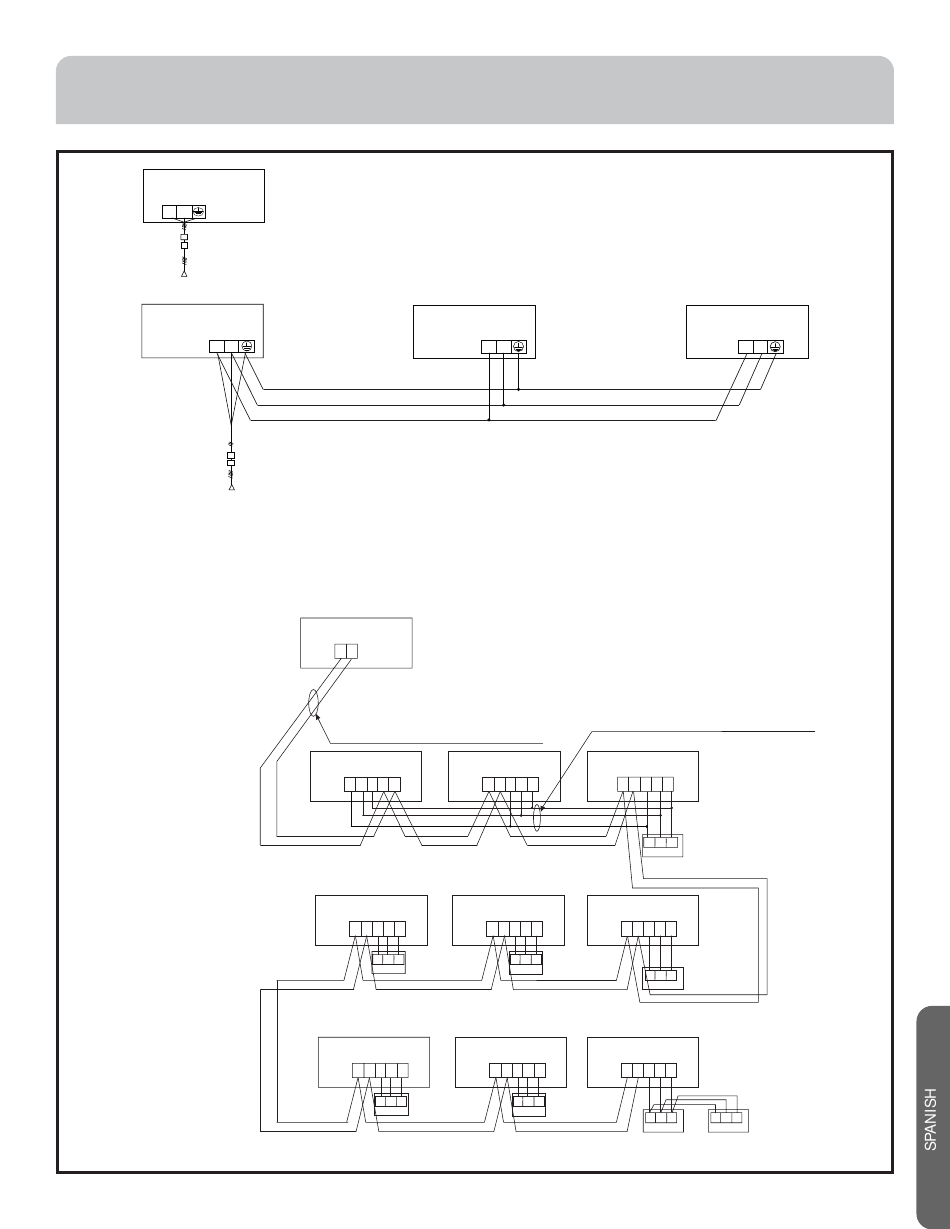

CABLEADO ELÉCTRICO
Exterior
L1(L) L2(N)
Interruptor de Fallas a Tierra
Disyuntor
Fuente de Corriente: 208/230V – 60Hz
Interior 1
L1(L) L2(N)
Fuente de Corriente: 208/230V – 60Hz
• Las unidades interiores deberán compartir un sólo disyuntor eléctrico. Se deberán calcular las
especificaciones del disyuntor. Se recomienda que ambas unidades interior y exterior estén
conectadas a un RCD y dispositivos de sobretensión.
Cuadro de Señalización del Cableado
31-5000474 Rev. 1
Interruptor de Fallas a Tierra
Disyuntor
Exterior
P Q
Cable de comunicación entre el
interior y el exterior sin polaridad
Interior 1
A B C P Q
Interior 4
P Q A B C
A B C
Controlador
cableado
Interior 7
P Q A B C
A B C
Controlador
cableado
......
Interior 2
L1(L) L2(N)
Cable de control para el controlador
cableado con polaridad
Interior 2 Interior 3
P Q A B C
Interior 5 Interior 6
P Q A B C
A B C
Controlador
cableado
Interior 8 Interior 9
P Q A B C
A B C
Controlador
cableado
Interior 9
L1(L) L2(N)
P Q A B C
A B C
Controlador cableado
P Q A B C
A B C
Controlador
cableado
P Q A B C
A B C A B C
Controlador cableado Controlador cableado
