3. Quite la
batería de 3 celdas
4. Quite el
ensamblaje de la
5. Extraiga el
bisel de la
pantalla.
6. Extraiga las
bisagras de la
7. Quite el
panel de la
pantalla.
Sobre esta tarea

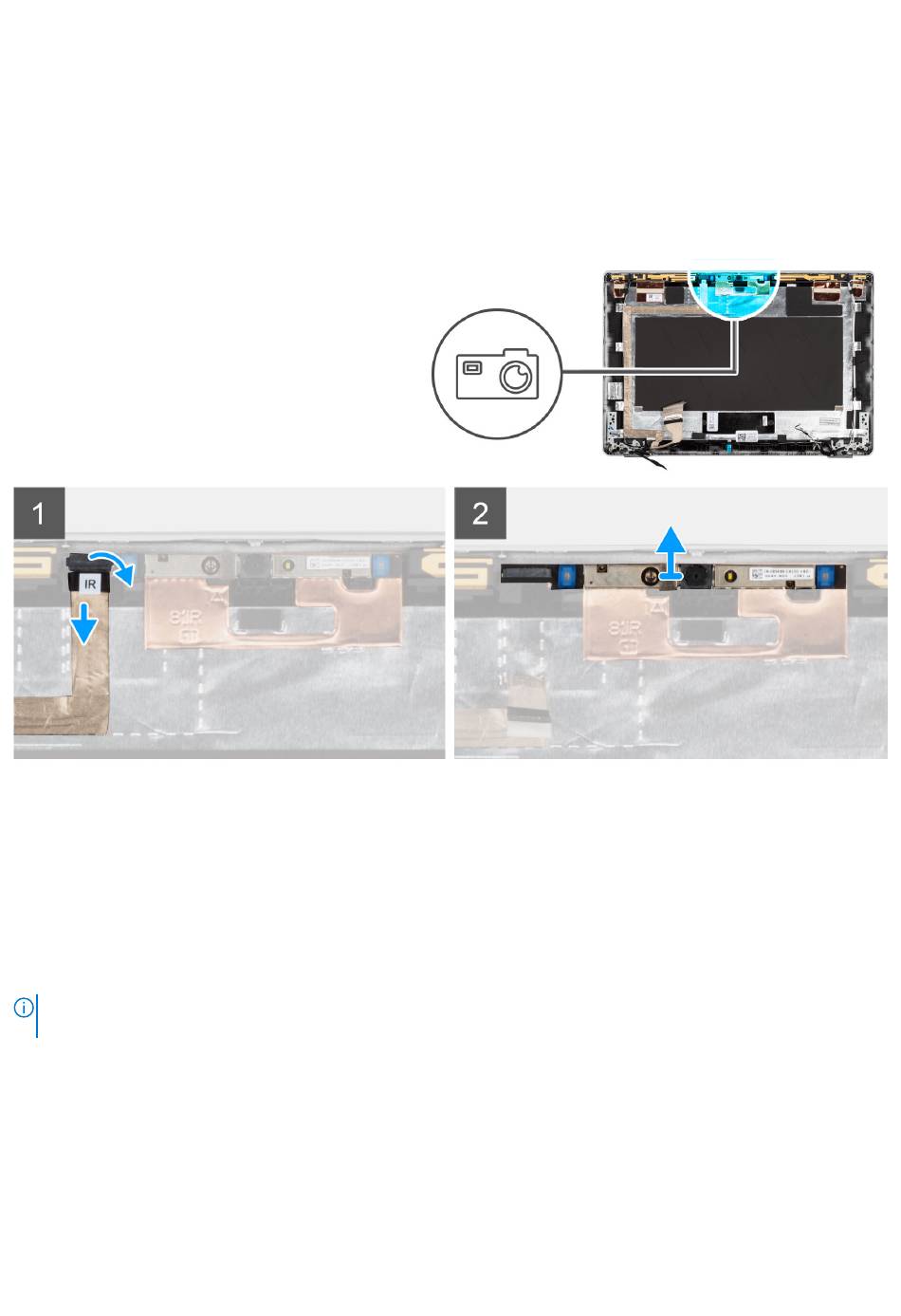

En las imágenes a continuación, se indica la ubicación de la cámara infrarroja y se proporciona una representación visual del procedimiento
de extracción.
Pasos
1. Despegue la cinta conductora que asegura el cable de la cámara IR en su lugar.
2. Desconecte el cable de la cámara IR del conector en el módulo de la cámara.
3. Haga palanca con cuidado y levante el módulo de la cámara para quitarlo de la cubierta posterior de la pantalla.
Instalación de la cámara infrarroja
Requisitos previos
NOTA:
El procedimiento de instalación de la cámara infrarroja solo corresponde a la laptop Latitude 5330 y no a la configuración
2 en 1.
Si va a reemplazar un componente, quite el componente existente antes de realizar el procedimiento de instalación.
Sobre esta tarea
En la imagen a continuación, se indica la ubicación de la cámara infrarroja y se proporciona una representación visual del procedimiento de
instalación.
104
Extracción e instalación de componentes
o la
batería de 4
celdas.
pantalla.
pantalla.
