Manual de usuario

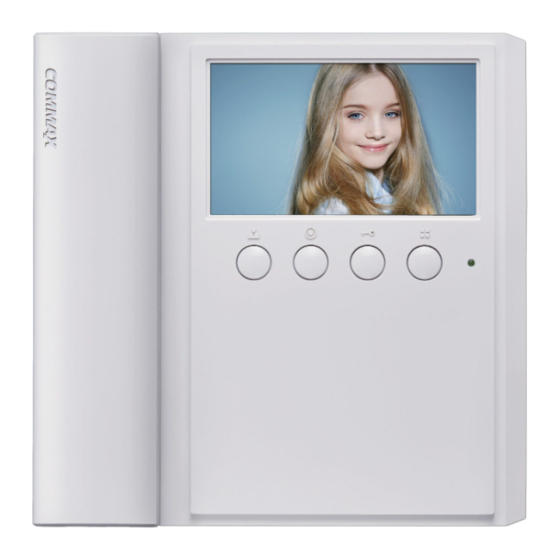

Videoportero en color CMV-43A
•
•
TThhaannkkyyoouuffoorrppuurrcchhaassiinnggCCO
•
•
PPlleeaasseeccaarreeffuullllyyrreeaaddtthhiissUUsseerr''ssG
iinnssttrruuccttiioonnssttoouusseeaapprroodduucctteexxaaccttllyy ..
•
•
TThheeccoom
mppaannyyiissnnoottrreessppoonnssiibblleeffoorraannyyssaaffeettyyaaccccidideennttssccaauusseeddbbyyaabbnnoorrm
OM MM MAAXXpprroodduuccttss ..
Guuiiddee ((ininppaarrtticicuulalarr ,, pprreeccaauuttioionnssffoorrssaaffeettyy)) bbeeffoorreeuussininggaapprroodduuccttaann
maallooppeerraattioionnoofftthheepprroodduucctt ..
Publicidad
Manuales relacionados para Commax CMV-43A
Resumen de contenidos para Commax CMV-43A
- Página 1 Manual de usuario Videoportero en color CMV-43A • • TThhaannkkyyoouuffoorrppuurrcchhaassiinnggCCO OM MM MAAXXpprroodduuccttss .. • • PPlleeaasseeccaarreeffuullllyyrreeaaddtthhiissUUsseerr''ssG Guuiiddee ((ininppaarrtticicuulalarr ,, pprreeccaauuttioionnssffoorrssaaffeettyy)) bbeeffoorreeuussininggaapprroodduuccttaann iinnssttrruuccttiioonnssttoouusseeaapprroodduucctteexxaaccttllyy .. • • TThheeccoom mppaannyyiissnnoottrreessppoonnssiibblleeffoorraannyyssaaffeettyyaaccccidideennttssccaauusseeddbbyyaabbnnoorrm maallooppeerraattioionnoofftthheepprroodduucctt ..
- Página 2 10. Especificaciones y características ..............17 11. Guía de operación segura ................17 1. Saludos Gracias por comprar productos COMMAX ● ● Lea atentamente este Manual del usuario (en particular, las precauciones de seguridad) antes de usar un producto y siga las...
- Página 3 2. Advertencias y precauciones Siga las instrucciones que se describen a continuación para evitar cualquier peligro o daño a la propiedad. Prohibición. Advertencia Puede causar un daño grave o Sin desmontaje lesión si se viola. No tocar Debe seguir estrictamente. Muestra cómo desconectar el cable de alimentación Precaución Puede causar un daño menor o...
- Página 4 Advertencia Por favor don ' t desmontar, Si sale un sonido anormal, olor a Por favor don ' t inserte cualquier material Utilice únicamente las baterías designadas Repare o reconstruya este producto quemado o humo del producto, metálico o combustible en el orificio de para los productos que utilizan desconecte el cable de alimentación y arbitrariamente (comuníquese con el centro...
- Página 5 3. Nombres y funciones de las piezas Descripción Nombre de parte Auricular Receptor de mano TFT-LCD Mostrar imagen del visitante Botón de seguimiento Vista de pantalla de cámaras de puerta Llamar Botón de interfono a un interfono Abre la puerta Botón de apertura de puerta Botón de menú...
- Página 6 4. Operación Precaución: No sostenga el auricular cerca de su oído cuando presione el interruptor de gancho para cambiar de llamada. 1. Llamada del visitante El visitante Abre la puerta El visitante ' s presiona el aparece la imagen TThhee ddoooorr botón de llamada Una campana rreelleeaassee ffuunnccttiioonn ooppeerraatteess oonnllyy w...
- Página 7 3. Seguimiento: función para ver la imagen de vs on he en ance viisiittorr en la entrada .. (modo de espera) Operación - Al presionar el botón Monitor repetidamente, el monitor funcionará en el siguiente orden. Cámara 1 • ( Cámara 2) •...
- Página 8 버튼 외출 / 방범 버튼 / LED 홈 버튼 외출 / 방범 버튼 / LED mientras se muestra el menú. - Para la paginación del 'PORTERO', para presionar el : Puede hablar con el portero cuando responda la llamada. mientras se muestra el menú. - Para la paginación el 'GUARD', para presionar el : Puede hablar con el guardia cuando responda la llamada.
- Página 9 3) Menú para elegir Monitoreo CCTV (Entrada privada, entrada pública / CCTV) 1,2,3, ▶ aparecerá en la parte inferior de la pantalla si presiona el botón Monitoreo para CCTV. - 1 Presione el botón relacionado con el CCTV que desea monitorear entre 1 ~ 3 (se mostrará la pantalla del CCTV) - Si desea monitorear otro CCTV, presione el botón ▶...
- Página 10 - Presione el botón relacionado con el CCTV que desea monitorear entre 4 ~ 6. (se mostrará la pantalla de CCTV) - Si desea monitorear otro CCTV, presione el botón ▶ ir a la siguiente pantalla. - Presione el botón relacionado con el CCTV que desea monitorear entre 7,8. (Se mostrará la pantalla del CCTV) - si presiona el botón ▶, irá...
- Página 11 5. Configuración • Puede ajustar PUERTA VIDEO SET, UTILIDAD y comprobar INFORMACIÓN (nombre del modelo y versión) con (ARRIBA) △ / ( ABAJO) ▽ después de presionar el botón Menú en la parte frontal del producto en el modo de conversación por video o monitoreo en espera.
- Página 12 ③ Ajuste del nivel de llamada: 0 (MUTE) ~ 3 (MAX) ④ Para completar el conjunto, presione el botón SELECT. (2) MODO DE PANTALLA: para configurar la relación de pantalla ① ZOOM: Se muestra la imagen de ampliación (ampliación) que mantiene la relación real (4: 3). (lleno de pantalla) ②...
- Página 13 6. Instalación ▷ ▷ Monitorear la instalación Tornillo M3 (1EA) Tornillo T4 (4EA) Nota • Evite instalar el producto en el área de la luz solar directa. • La posición del cuerpo de la unidad debe ajustarse al rango de altura estándar (el rango de altura recomendado es 1450 ~ 1500 mm).
- Página 14 ▷ ▷ Instalación de la cámara (en DRC-4MC) TORNILLO T4X18 (2EA) TORNILLO M3X8 (2EA) Nota • No instale una cámara de puerta en el área expuesta a la luz solar directa o luz de fondo. • Mantenga la lente limpia para lograr un reflejo de imagen más claro.
- Página 15 7. Instrucciones de cableado y conexión. ▷ ▷ ▷ Polaridad del conector de interfono ▷ Polaridad del conector de la cámara 1. Rojo: Hablar (audio) 1. Rojo: Hablar (audio) 2. Azul: GND 2. Azul: GND 3. Amarillo: Energía (+ 12V) 3.
- Página 16 Nota 1. En caso de que haya una línea de alta tensión en el área de instalación, utilice un cable coaxial de tubo metálico para el cableado. 2. Tenga cuidado con las arrugas del revestimiento de la línea y los cables que sobresalen, ya que pueden causar cortes en el circuito e inconvenientes en el funcionamiento.
- Página 17 ③ Tornillo para montaje en pared TORNILLO T4 X 18 (4EA) ⑥ ⑦ ① Monitor (CMV-43A) ② Auricular ③ Soporte de pared para monitor ④ Tornillo de fijación del monitor ⑤ Tornillo de montaje del soporte de pared ⑥ Conector (4P) ⑦...
- Página 18 10. Especificaciones y características CMV-43A Voltaje nominal 100-240 V ~, 50/60 Hz El consumo de energía En funcionamiento: 10 W 4 cables con cámara de puerta (polaridad), 4 Alambrado cables con interfono (polaridad) LCD TFT a color de 4.3 "...
- Página 19 513-11, Sangdaewon-dong, Jungwon-gu, Seongnam-si, Gyeonggi-do, Departamento de Negocios Internacionales de Corea Tel. : + 82-31-7393-540 ~ 550 Fax. : + 82-31-745-2133 Sitio web: www.commax.com PM5443A00010 Impreso en Corea / 2015.02.104...
