5.1.2 Dispositivos adicionales del motor
¡Atención!
En caso que están previstos dispositivos de control particulares, por ejemplo
en relación con la aplicación de la instalación de natación contracorriente den-
tro de una instalación de tecnología de procesos, debe prestarse obligatoria-
mente atención a las instrucciones entregadas por los fabricantes de tales
dispositivos de control.
5.2 Conexión eléctrica de corriente trifásica

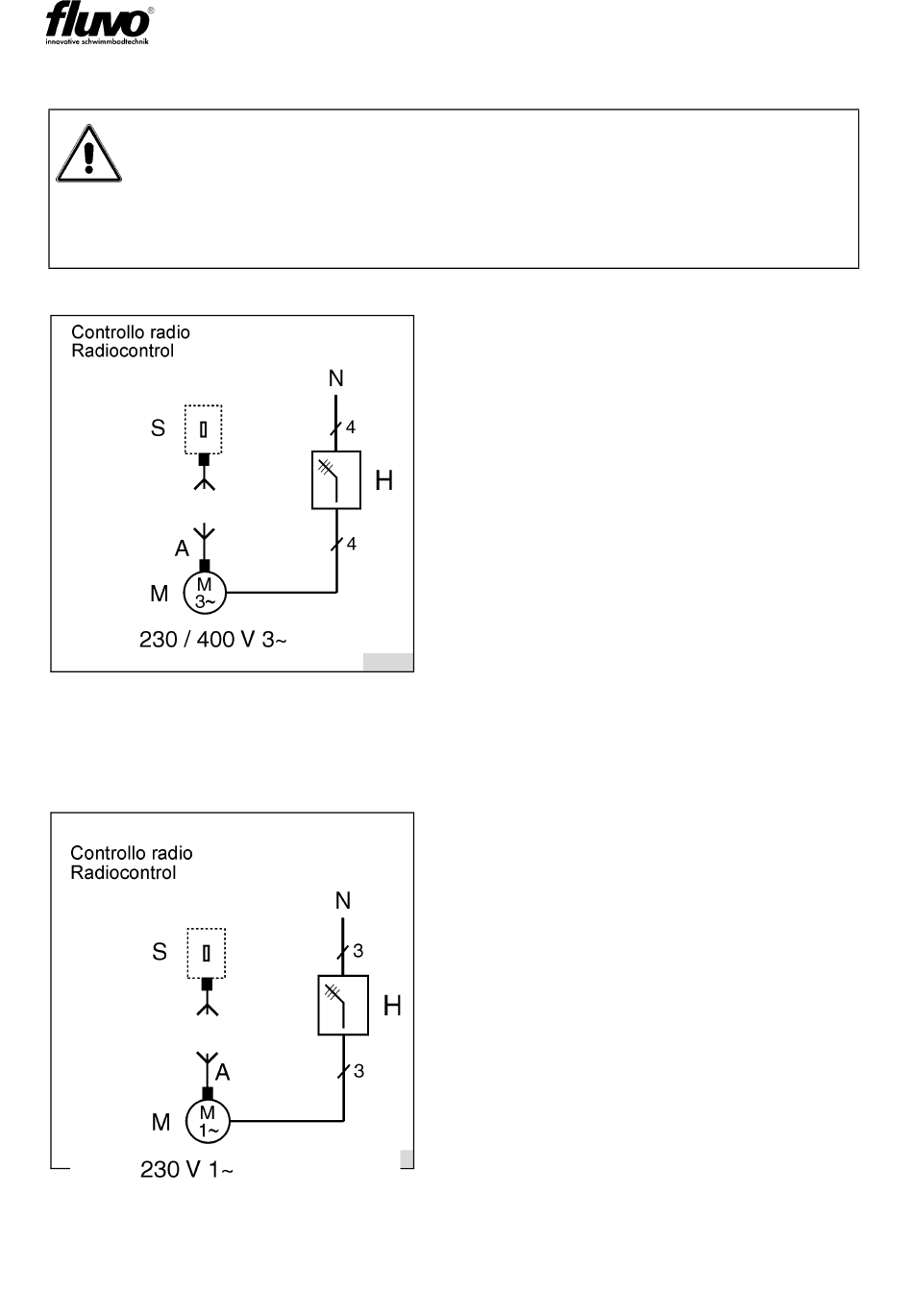

Fig. 25: Esquema del circuito de
conexiones para corriente trifá-
sica
5.3 Conexión eléctrica general de corriente alterna
Fig. 26: Esquema del circuito de
conexiones de corriente alter-
na
18
Tensión de alimentación: 400 V,
Cable de conexión para alimentación de red:
Fusible previo:
Cable de conexión:
8470
Tensión de alimentación: 230 V,
Cable de conexión de alimentación de red:
Fusible previo:
Cable de conexión:
Leyenda para ilustraciones 25 y 26:
A
H
M
N
8471
S
Schmalenberger GmbH + Co. KG
D-72072 Tübingen / Germany
INSTRUCCIONES DE OPERACION
para corriente trifásica 3~
16 A, de acción lenta
para corriente alterna 1 ~
16 A, de acción lenta
Antena
Interruptor principal
Motor de la bomba de circulación
con receptor
Conexión de red de 230 V 1~ /
400 V 3 ~
Emisor
Version: 27211 - F
4 x 2,5 mm²
HO7RNF
3 x 2,5 mm²
HO7RNF
NT2 rondo
