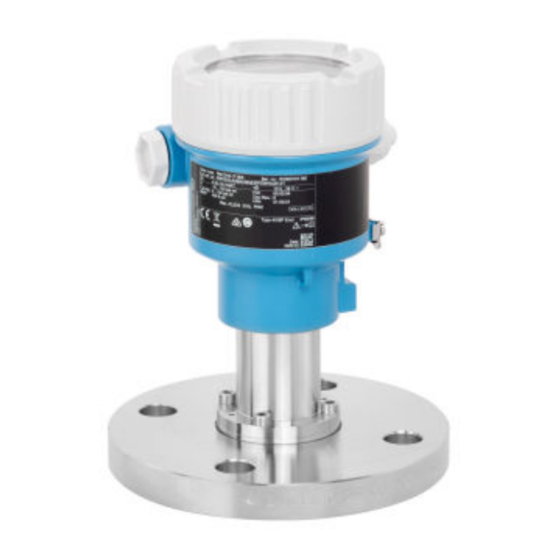

Endress+Hauser Cerabar PMC51B Manual De Instrucciones
Ocultar thumbs
Ver también para Cerabar PMC51B:
- Manual de instrucciones (72 páginas) ,
- Manual de instrucciones abreviado (36 páginas) ,
- Manual de instrucciones (68 páginas)
Manuales relacionados para Endress+Hauser Cerabar PMC51B
Resumen de contenidos para Endress+Hauser Cerabar PMC51B
- Página 1 Products Solutions Services BA02226P/23/ES/02.23-00 71609548 2023-02-22 Válido desde versión 01.00.zz (Firmware del equipo) Manual de instrucciones Cerabar PMC51B Medición de la presión de proceso PROFINET con Ethernet-APL advanced physical layer...
- Página 2 El fabricante se reserva el derecho de modificar los datos técnicos sin previo aviso. Su centro de ventas Endress+Hauser le proporcionará información actual y las posibles actualizaciones de estas instrucciones.
- Página 3 Cerabar PMC51B PROFINET con Ethernet-APL Índice de contenidos Índice de contenidos Sobre este documento ....5 Integración en el sistema ..39 Finalidad del documento .
- Página 4 Índice de contenidos Cerabar PMC51B PROFINET con Ethernet-APL Accesorios ......73 14.1 Accesorios específicos para el equipo ..73 14.2 Device Viewer .
- Página 5 Cerabar PMC51B PROFINET con Ethernet-APL Sobre este documento Sobre este documento Finalidad del documento El presente manual de instrucciones contiene toda la información que se necesita durante las distintas fases del ciclo de vida del equipo: desde la identificación del producto, recepción de material, almacenamiento, montaje, conexión, hasta la configuración y...
- Página 6 Sobre este documento Cerabar PMC51B PROFINET con Ethernet-APL Información adicional: Referencia a documentación: Referencia a página: Serie de pasos: Resultado de un solo paso: 1.2.4 Símbolos en gráficos Números de los elementos: 1, 2, 3... Serie de pasos: Vistas: A, B, C...
- Página 7 Cerabar PMC51B PROFINET con Ethernet-APL Sobre este documento Lista de abreviaciones A0029505 VLS: El VLS (valor límite de sobrepresión = límite de sobrecarga de la célula de medición) del equipo depende del elemento de calificación más baja con respecto a la presión entre los componentes seleccionados. Es decir, hay que tener en cuenta tanto la conexión a proceso como la célula de medición.
- Página 8 Sobre este documento Cerabar PMC51B PROFINET con Ethernet-APL Marcas registradas PROFINET® Marca registrada de PROFIBUS User Organization, Karlsruhe, Alemania KALREZ® Marca registrada de DuPont Performance Elastomers L.L.C., Wilmington, EE.UU. Endress+Hauser...
- Página 9 Verificación en casos límite: ‣ En el caso de líquidos de proceso o de limpieza especiales, Endress+Hauser le proporcionará ayuda en la verificación de la resistencia a la corrosión que presentan los materiales que entran en contacto con dichos líquidos, pero no asumirá ninguna responsabilidad ni proporcionará...
- Página 10 Endress+Hauser lo confirma dotando al instrumento con la marca CE. Seguridad informática Endress+Hauser solo puede proporcionar garantía si el equipo se instala y se utiliza según se describe en el manual de instrucciones. El equipo está dotado de mecanismos de seguridad que lo protegen contra modificaciones involuntarias en los parámetros de...
- Página 11 Cerabar PMC51B PROFINET con Ethernet-APL Instrucciones de seguridad básicas Función/interfaz Ajuste de Recomendación fábrica Código de acceso Sin habilitar Asigna un código de acceso personalizado (también es aplicable para el inicio de sesión (0000) durante la puesta en marcha. en el servidor web o para la conexión a...
- Página 12 Instrucciones de seguridad básicas Cerabar PMC51B PROFINET con Ethernet-APL El servidor web está desactivado cuando se entrega el equipo. El servidor web se puede deshabilitar a través del Parámetro Funcionalidad del servidor web, si es necesario (p. ej., después de la puesta en marcha).
- Página 13 Cerabar PMC51B PROFINET con Ethernet-APL Descripción del producto Descripción del producto Diseño del producto 3.1.1 Membrana cerámica (Ceraphire ® A0043088 Presión atmosférica (células de medición de presión relativa) Cuerpo del contador cerámico Electrodos Membrana cerámica Junta Presión La célula de medición cerámica es una célula de medición cerámica sin aceite. La presión actúa directamente sobre la robusta membrana cerámica y provoca que esta se flexione.
- Página 14 Descripción del producto Cerabar PMC51B PROFINET con Ethernet-APL Ventajas: • Mediciones de volumen y nivel en depósitos con cualquier geometría con una curva característica libremente programable • Tiene una amplia gama de aplicaciones, p. ej.: • Para aplicaciones con formación de espuma •...
- Página 15 Cerabar PMC51B PROFINET con Ethernet-APL Recepción de material e identificación del producto Recepción de material e identificación del producto Recepción de material DELIVERY NOTE 1 = 2 A0016870 • ¿El código de producto indicado en el albarán de entrega (1) coincide con el indicado en la etiqueta adhesiva del producto (2)? •...
- Página 16 Recepción de material e identificación del producto Cerabar PMC51B PROFINET con Ethernet-APL 4.2.2 Placa de identificación Se usan diferentes placas de identificación según la versión del equipo. Las placas de identificación comprenden la información siguiente: • Nombre del fabricante y denominación del equipo •...
- Página 17 • Para garantizar una legibilidad óptima del indicador local, ajuste la caja y el indicador local • Endress+Hauser ofrece un soporte de montaje para montar el equipo en tuberías o paredes • Use anillos de montaje enrasado para las bridas si hay riesgo de adherencias de producto o obstrucciones en la conexión a proceso...
- Página 18 Montaje Cerabar PMC51B PROFINET con Ethernet-APL Montaje de equipos con rosca de PVDF ADVERTENCIA Riesgo de dañar la conexión a proceso. ¡Riesgo de lesiones! ‣ Los equipos con una rosca de PVDF se deben instalar con el soporte de montaje suministrado.
- Página 19 Cerabar PMC51B PROFINET con Ethernet-APL Montaje Montaje del equipo 5.2.1 Medición de presión en gases A0038730 Equipo Dispositivo de desconexión Monte el equipo de tal forma que la válvula de corte quede por encima del punto de medición y la condensación pueda pasar así a proceso.
- Página 20 Montaje Cerabar PMC51B PROFINET con Ethernet-APL 5.2.3 Medición de presión en líquidos A0038732 Equipo Equipo de corte Monte el equipo con el equipo de corte por debajo o al mismo nivel que el punto de medición. 5.2.4 Medición de nivel A0038733 •...
- Página 21 Cerabar PMC51B PROFINET con Ethernet-APL Montaje Equipos con células de medición, valor nominal < 10 bar (150 psi) • p : Límite de sobrepresión (LSP) de la célula de medición y dependiente de la conexión máx. a proceso usada • Equipos con roscas de PVDF: •...
- Página 22 Montaje Cerabar PMC51B PROFINET con Ethernet-APL Información para cursar pedidos: • Puede solicitarse mediante el Configurador de productos • Puede solicitarse como accesorio independiente, código de la pieza 71102216 El soporte de montaje se incluye en la entrega si pide el equipo con una caja separada.
- Página 23 Cerabar PMC51B PROFINET con Ethernet-APL Montaje 5.2.9 Giro del módulo indicador 4 0.7 Nm A0038224 ADVERTENCIA Tensión de alimentación conectada. ¡Riesgo de descargas eléctricas y/o explosión! ‣ Desconecte la tensión de alimentación antes de abrir el equipo. 1. Si está instalado: Suelte el tornillo del cierre de la cubierta del compartimento del sistema electrónico usando la llave Allen.
- Página 24 Montaje Cerabar PMC51B PROFINET con Ethernet-APL A0043807 Tornillo de fijación AVISO La caja no se puede desenroscar por completo. ‣ Afloje el tornillo de fijación exterior no más de 1,5 vueltas. Si el tornillo se afloja demasiado o se desatornilla por completo (más allá del punto de anclaje), las piezas pequeñas (contradisco) pueden aflojarse y caer.
- Página 25 Cerabar PMC51B PROFINET con Ethernet-APL Conexión eléctrica Conexión eléctrica Requisitos de conexión 6.1.1 Compensación de potencial La tierra de protección del equipo no se debe conectar. Si es necesario, la línea de compensación de potencial se puede conectar al borne de tierra exterior del equipo antes de conectar el equipo.
- Página 26 Protección contra sobretensiones Equipos sin protección contra sobretensiones opcional Los equipos de Endress+Hauser satisfacen los requisitos que exige la especificación de productos IEC/DIN EN 61326-1 (tabla 2: entorno industrial). Según el tipo de puerto (para alimentación CC, para entradas/salidas) se requieren niveles...
- Página 27 Cerabar PMC51B PROFINET con Ethernet-APL Conexión eléctrica 6.2.5 Cableado ADVERTENCIA La tensión de alimentación podría estar conectada. ¡Riesgo de descargas eléctricas y/o explosión! ‣ Si el equipo se usa en áreas de peligro, es imprescindible cumplir las normas nacionales y las especificaciones que figuran en las instrucciones de seguridad (XAs). Utilice el prensaestopas especificado.
- Página 28 Conexión eléctrica Cerabar PMC51B PROFINET con Ethernet-APL 6.2.6 Asignación de terminales Caja de compartimento único A0042594 1 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Borne de tierra interno 6.2.7 Entradas de cable...
- Página 29 Cerabar PMC51B PROFINET con Ethernet-APL Conexión eléctrica Equipos con conector M12 A0011175 Señal APL – Señal APL + Apantallamiento Sin asignar Aseguramiento del grado de protección 6.3.1 Entradas de cable • Prensaestopas M20, plástico, IP 66/68 TIPO 4X/6P • Prensaestopas M20, latón niquelado, IP 66/68 TIPO 4X/6P •...
- Página 30 Estructura y función del menú de configuración Las aplicaciones más elaboradas se pueden configurar con las herramientas Endress+Hauser FieldCare o DeviceCare y Bluetooth y la aplicación SmartBlue. Las aplicaciones más elaboradas se pueden configurar con el servidor web. Los "asistentes" ayudan al usuario a efectuar la puesta en marcha de las distintas aplicaciones.
- Página 31 Prerrequisito • Equipo con indicador Bluetooth • Teléfono móvil o tableta con SmartBlue App de Endress+Hauser o PC con la versión de DeviceCare 1.07.00 o FieldXpert SMT70 La conexión tiene un alcance de hasta 25 m (82 ft). El alcance puede variar según las condiciones ambientales, p.
- Página 32 Opciones de configuración Cerabar PMC51B PROFINET con Ethernet-APL Prerrequisitos Requisitos del sistema La aplicación SmartBlue está disponible para descargar y se puede usar con un smartphone o tableta. • Equipos iOS: iPhone 5S o superior desde iOS11; iPad de 5.ª generación o superior desde iOS11;...
- Página 33 Cerabar PMC51B PROFINET con Ethernet-APL Opciones de configuración Ajustes del servidor proxy del navegador de internet El ajuste del navegador de internet Usar un servidor proxy para la LAN debe estar deseleccionado . JavaScript JavaScript debe estar habilitado. En caso de instalación de una nueva versión del firmware: Para permitir la visualización correcta de los datos, borre la memoria temporal (caché) del navegador...
- Página 34 Opciones de configuración Cerabar PMC51B PROFINET con Ethernet-APL La dirección IP se puede asignar al equipo de varias formas: • Dynamic Configuration Protocol (DCP), ajuste de fábrica El sistema de automatización (p. ej. Siemens S7) asigna automáticamente la dirección IP al equipo •...
- Página 35 Cerabar PMC51B PROFINET con Ethernet-APL Opciones de configuración 7.5.4 Interfaz de usuario A0046168 Encabezado Área de trabajo Área de navegación Encabezado En el encabezado se visualiza la siguiente información: • Parámetro Tag del instrumento, • Nombre de dispositivo • Estado de la señal •...
- Página 36 Opciones de configuración Cerabar PMC51B PROFINET con Ethernet-APL Alcance funcional del Parámetro "Funcionalidad del servidor web" Opción Descripción Desactivar • El servidor web está totalmente desactivado. • El puerto 80 está bloqueado. Activar • La funcionalidad completa del servidor web no está disponible.
- Página 37 Cerabar PMC51B PROFINET con Ethernet-APL Opciones de configuración 7.6.1 Conexión del software de configuración A través de la red PROFINET con Ethernet-APL A0046097 4 Opciones para la configuración a distancia a través de la red PROFINET con Ethernet-APL: topología en estrella Sistema de automatización, p.
- Página 38 FieldCare Alcance funcional Software de Endress+Hauser para la gestión de activos de la planta (PAM) basado en tecnología FDT. FieldCare permite configurar todas los equipos de campo inteligentes de un sistema y ayuda a gestionarlos. Al utilizar la información sobre el estado, FieldCare es también una forma sencilla y efectiva para comprobar el estado de dichas unidades de...
- Página 39 Fuentes para obtener descriptores de dispositivo Interfaz de servicio (CDI) FieldCare • www.endress.com → Zona de descargas • CD–ROM (póngase en contacto con Endress+Hauser) • DVD (póngase en contacto con Endress+Hauser) DeviceCare • www.endress.com → Zona de descargas • CD–ROM (póngase en contacto con Endress+Hauser) •...
- Página 40 Integración en el sistema Cerabar PMC51B PROFINET con Ethernet-APL Descarga del fichero maestro del equipo (GSD) • Mediante el servidor web: ruta de menú Sistema → Device drivers • A través de www.endress.com/download 8.2.1 Nombre de archivo del fichero maestro del equipo (GSD) Ejemplo de nombre de un fichero maestro del equipo: GSDML-V2.42-EH_PMXXXB_APL_CERABAR-20220214.xml...
- Página 41 Cerabar PMC51B PROFINET con Ethernet-APL Integración en el sistema Transmisión cíclica de datos 8.3.1 Visión general de los módulos El siguiente gráfico muestra los módulos que están disponibles para el dispositivo para el intercambio cíclico de datos. El intercambio cíclico de datos se realiza mediante un sistema automatizado.
- Página 42 Integración en el sistema Cerabar PMC51B PROFINET con Ethernet-APL Módulo de Salida analógica El módulo de Salida analógica puede recibir cíclicamente valores de salida discretos del sistema de automatización. El equipo implementa un tipo de 8 bits tal como se describe en PA PROFILE 4.0x.
- Página 43 Cerabar PMC51B PROFINET con Ethernet-APL Integración en el sistema Estado Codificación (hex) Significado GOOD - OK 0x80 No se diagnosticaron errores. GOOD - Maintenance demanded 0xA8 El valor de medida es válido. Se recomienda encarecidamente realizar el mantenimiento del equipo en un futuro próximo.
- Página 44 Integración en el sistema Cerabar PMC51B PROFINET con Ethernet-APL A0046154 5 Ejemplo del diseño de un sistema redundante (S2): topología en estrella Sistema de automatización 1 Sincronización de los sistemas de automatización Sistema de automatización 2 Conmutador de campo para Ethernet-APL Equipo Todos los equipos de la red deben ser compatibles con la redundancia de sistemas S2.
- Página 45 Cerabar PMC51B PROFINET con Ethernet-APL Puesta en marcha Puesta en marcha Preliminares El rango de medición y la unidad con la que se transmite el valor medido se corresponden con los datos que figuran en la placa de identificación. ADVERTENCIA Presión de proceso por encima o por debajo del máximo/mínimo permitido.
- Página 46 FieldCare/DeviceCare mediante interfaz de servicio (CDI) A0039148 Ordenador con software de configuración FieldCare/DeviceCare Commubox FXA291 Interfaz de servicio (CDI) del equipo (= Interfaz común de datos de Endress+Hauser) Ajustes del hardware 9.4.1 Ajuste del nombre del equipo Los puntos de medición se pueden identificar rápidamente dentro de la planta basándose en el Parámetro Tag del instrumento y el Parámetro Nombre del equipo PROFINET.
- Página 47 Cerabar PMC51B PROFINET con Ethernet-APL Puesta en marcha Configuración del Parámetro "Nombre del equipo PROFINET" a través del menú de configuración Aplicación → PROFINET → Configuración Configuración del Parámetro "Nombre del equipo PROFINET" a través del sistema de automatización El Parámetro Nombre del equipo PROFINET se puede adaptar individualmente a través del sistema de automatización.
- Página 48 Puesta en marcha Cerabar PMC51B PROFINET con Ethernet-APL 9.6.2 Software de configuración Véase la descripción del software de configuración. Configuración del equipo 9.7.1 Puesta en marcha con las teclas del módulo del sistema electrónico Desde el teclado es posible activar las funciones siguientes de la electrónica inserta: •...
- Página 49 Cerabar PMC51B PROFINET con Ethernet-APL Puesta en marcha 9.7.2 Puesta en marcha con el asistente para la puesta en marcha En el servidor web, SmartBlue y en el indicador, está disponible Asistente Puesta en marcha para guiar al usuario en el proceso de la puesta en marcha inicial.
- Página 50 Puesta en marcha Cerabar PMC51B PROFINET con Ethernet-APL Ejemplo: Configuración del valor de presión a la salida de corriente Las unidades de presión y de temperatura se convierten de manera automática. Las demás unidades no se convierten. En el ejemplo siguiente se debe medir el valor de presión en el interior de un depósito y entregarlo a través de la salida de corriente.
- Página 51 Cerabar PMC51B PROFINET con Ethernet-APL Puesta en marcha 9.7.3 Linealización En el ejemplo siguiente se debe medir en m el volumen que contiene un depósito con salida cónica. Requisitos indispensables: • Los puntos de la tabla de linealización son conocidos •...
- Página 52 Puesta en marcha Cerabar PMC51B PROFINET con Ethernet-APL Protección de los ajustes contra el acceso no autorizado 9.9.1 Bloqueo o desbloqueo por hardware Display A0047196 Microinterruptor para bloquear y desbloquear el equipo El microinterruptor 1 del módulo del sistema electrónico se usa para bloquear o desbloquear el manejo.
- Página 53 Cerabar PMC51B PROFINET con Ethernet-APL Puesta en marcha Mantenimiento. El equipo se puede configurar íntegramente con el rol de usuario Opción Mantenimiento. Después, se puede bloquear el acceso a la configuración asignando una contraseña. El bloqueo ajusta la Opción Mantenimiento a la Opción Operador. Se puede acceder a la configuración introduciendo la contraseña.
- Página 54 Manejo Cerabar PMC51B PROFINET con Ethernet-APL Manejo 10.1 Leer el estado de bloqueo del equipo Mostrar la protección contra escritura activa: • En el Parámetro Estado bloqueo Ruta de acceso en el menú del indicador local: en el nivel operativo superior Ruta de acceso en el menú...
- Página 55 Cerabar PMC51B PROFINET con Ethernet-APL Manejo 10.3.1 Calibración del sensor A lo largo de su ciclo de vida, los sensores de presión pueden presentar desviaciones, o deriva, respecto a la curva característica de presión original. Esta desviación depende de las condiciones de funcionamiento y se puede corregir en el Submenú Calibración del sensor.
- Página 56 Diagnóstico y localización y resolución de fallos Cerabar PMC51B PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos 11.1 Localización y resolución de fallos en general 11.1.1 Errores generales El equipo no responde • Causa posible: La tensión de alimentación no concuerda con la especificación que figura en la placa de identificación...
- Página 57 Cerabar PMC51B PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos 11.1.2 Pruebas adicionales Si no es posible identificar una causa clara del error o la razón del problema puede encontrarse tanto en el equipo como en la aplicación, puede llevar a cabo las pruebas adicionales: 1.
- Página 58 Diagnóstico y localización y resolución de fallos Cerabar PMC51B PROFINET con Ethernet-APL 11.2 Información de diagnóstico mediante LED 2 3 4 Zero Display A0046179 Elemento LED Significado Apagado No hay corriente eléctrica El LED parpadea con luz verde • Puesta en marcha del equipo hasta que haya un valor medido disponible •...
- Página 59 Cerabar PMC51B PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos 11.3 Información de diagnóstico mostrada en el indicador local 11.3.1 Mensaje de diagnóstico Indicador de valor medido y mensaje de diagnóstico en estado de alarma Los fallos detectados por el sistema de automonitorización del equipo se muestran como un mensaje de diagnóstico en alternancia con la unidad.
- Página 60 Diagnóstico y localización y resolución de fallos Cerabar PMC51B PROFINET con Ethernet-APL Señales de estado Las señales de estado proporcionan información sobre el estado y la fiabilidad del equipo clasificando la causa de la información de diagnóstico (evento de diagnóstico).
- Página 61 Cerabar PMC51B PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos 11.5.1 Lista de eventos de diagnóstico Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Diagnóstico del sensor Conexión de sensor Verificar la conexión del sensor...
- Página 62 Diagnóstico y localización y resolución de fallos Cerabar PMC51B PROFINET con Ethernet-APL Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Diagnóstico de la configuración Transferencia de datos 1. Volver transf datos Alarm errónea 2.
- Página 63 Cerabar PMC51B PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Detectada una señal de 1. Verificar línea de impulsión Warning alto ruido 2. Verificar posición de la válvula...
- Página 64 Diagnóstico y localización y resolución de fallos Cerabar PMC51B PROFINET con Ethernet-APL Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Módulo incompatible 1. Comprobar si está conectado Alarm el módulo electrónico correcto 2. Sustituir el módulo electrónico...
- Página 65 Cerabar PMC51B PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Número de Texto corto Remedio Señal de Comportamiento diagnóstico estado de diagnóstico [Ex- [Ex-fábrica] fábrica] Simulación variable de Desconectar simulación Warning proceso activa Simulación evento de Desconectar simulación Warning diagnóstico activa...
- Página 66 Diagnóstico y localización y resolución de fallos Cerabar PMC51B PROFINET con Ethernet-APL 11.7 Libro de registro de eventos 11.7.1 Historia de eventos El submenú Lista de eventos proporciona una visión general cronológica de los mensajes de evento que se han generado Ruta de navegación...
- Página 67 Cerabar PMC51B PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos Número de Nombre de información información I1397 Fieldbus: estado de acceso cambiado I1398 CDI: estado de acceso cambiado I1440 Electrónica principal cambiada I1444 Verificación del instrumento pasada I1445 Verificación de fallo del instrumento...
- Página 68 Diagnóstico y localización y resolución de fallos Cerabar PMC51B PROFINET con Ethernet-APL 11.8.3 Reiniciar el equipo mediante las teclas del módulo de la electrónica Restablecer la contraseña 15 s Display 2× A0050210 7 Secuencia: reinicio de la contraseña Borrado/reinicio de la contraseña 1.
- Página 69 Cerabar PMC51B PROFINET con Ethernet-APL Diagnóstico y localización y resolución de fallos 11.9.1 Versión 01.00.zz Software original Endress+Hauser...
- Página 70 Mantenimiento Cerabar PMC51B PROFINET con Ethernet-APL Mantenimiento 12.1 Trabajos de mantenimiento En este capítulo se describe el mantenimiento de los componentes físicos del equipo. 12.1.1 Filtro de compensación de presión Mantenga el filtro de compensación de presión (1) limpio de toda suciedad.
- Página 71 De conformidad con el planteamiento de las reparaciones de Endress+Hauser, los equipos tienen un diseño modular y las reparaciones son llevadas a cabo por el personal de servicios de Endress+Hauser o por los mismos clientes, si cuentan con la formación apropiada.
- Página 72 Haga clic sobre el enlace "Choose your location". Se abrirá seguidamente una visión general con todas las oficinas de ventas y representantes de Endress+Hauser. 2. Póngase en contacto con el centro de ventas de Endress+Hauser responsable de su zona. 13.4 Eliminación de residuos...
- Página 73 Cerabar PMC51B PROFINET con Ethernet-APL Accesorios Accesorios 14.1 Accesorios específicos para el equipo 14.1.1 Accesorios mecánicos • Soporte de montaje para la caja • Soporte de montaje para válvulas de bloqueo y purga • Válvulas de bloqueo y purga: • Las válvulas de bloqueo y purga se pueden pedir como accesorios incluidos (la junta de montaje viene incluida) •...
- Página 74 Datos técnicos Cerabar PMC51B PROFINET con Ethernet-APL Datos técnicos 15.1 Salida Señal de salida PROFINET con Ethernet APL 10BASE-T1L, a 2 hilos 10 Mbit Señal en alarma Señal de interrupción conforme a la recomendación NAMUR NE 43. PROFINET con Ethernet-APL: •...
- Página 75 Cerabar PMC51B PROFINET con Ethernet-APL Datos técnicos Conexiones admitidas • 2 x AR (conexión AR con el Controlador de E/S) • 1 x AR (conexión AR permitida con el equipo supervisor de E/S) • 1 x Entrada CR (Relación de Comunicación) •...
- Página 76 Datos técnicos Cerabar PMC51B PROFINET con Ethernet-APL 15.2 Entorno Rango de temperatura Los valores siguientes son válidos hasta temperaturas de proceso de +85 °C (+185 °F). A ambiente temperaturas de proceso superiores, la temperatura ambiente admisible se reduce. • Sin indicador de segmentos o indicador gráfico: Estándar: –40 …...
- Página 77 Cerabar PMC51B PROFINET con Ethernet-APL Datos técnicos • Conector provisional para protección durante el transporte: IP 22, TIPO 2 • Conector HAN7D, 90º IP65 NEMA tipo 4X • Conector M12 Cuando la caja está cerrada y el cable de conexión está conectado: IP 66/67 NEMA de tipo 4X Cuando la caja está...
- Página 78 Datos técnicos Cerabar PMC51B PROFINET con Ethernet-APL 15.3 Proceso Rango de temperatura del AVISO proceso La temperatura de proceso admisible depende del tipo de conexión a proceso, la junta de proceso, la temperatura ambiente y el tipo de homologación. ‣...
- Página 79 Cerabar PMC51B PROFINET con Ethernet-APL Datos técnicos Equipo estándar (sin sello separador) Aplicación con oxígeno (gaseoso) El oxígeno y otros gases pueden reaccionar de forma explosiva con aceites, grasas y plásticos. Es necesario tomar las precauciones siguientes: • Todos los componentes del sistema, como los equipos, se deben limpiar según establecen los requisitos nacionales.
- Página 80 Aplicaciones con gases Endress+Hauser también ofrece equipos para aplicaciones especiales, como gas ultrapuro, ultrapuros que se limpian de aceite y grasa. No aplican restricciones especiales con respecto a las condiciones de proceso con estos equipos.
- Página 81 Cerabar PMC51B PROFINET con Ethernet-APL Índice alfabético Índice alfabético Instrucciones de seguridad Básicas ........9 Acceso de escritura .
