Manual de instrucciones
abreviado

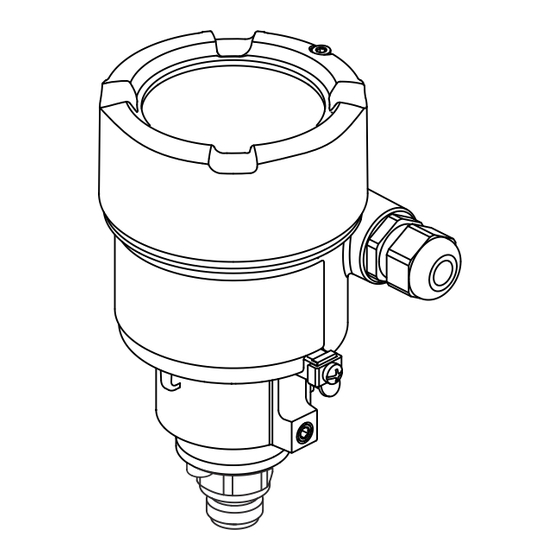

Cerabar PMC71B
HART
Medición de presión de proceso
Se trata de un manual de instrucciones abreviado; sus
instrucciones no sustituyen a las instrucciones de
funcionamiento del equipo.
La información detallada sobre el equipo puede encontrarse en
el manual de instrucciones del equipo y en la documentación
complementaria del mismo:
Disponibles para todas las versiones del equipo mediante:
• Internet:
www.endress.com/deviceviewer
• Teléfono móvil inteligente/tableta: Endress+Hauser
Operations App
Solutions
Services
Publicidad
Tabla de contenido
Manuales relacionados para Endress+Hauser Cerabar PMC71B
Resumen de contenidos para Endress+Hauser Cerabar PMC71B
- Página 1 La información detallada sobre el equipo puede encontrarse en el manual de instrucciones del equipo y en la documentación complementaria del mismo: Disponibles para todas las versiones del equipo mediante: • Internet: www.endress.com/deviceviewer • Teléfono móvil inteligente/tableta: Endress+Hauser Operations App...
- Página 2 Cerabar PMC71B HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Página 3: Tabla De Contenido
Cerabar PMC71B HART Índice de contenidos Índice de contenidos Sobre este documento ............4 Finalidad del documento . -
Página 4: Sobre Este Documento
Sobre este documento Cerabar PMC71B HART Sobre este documento Finalidad del documento El manual de instrucciones abreviado contiene toda la información imprescindible desde la recepción de material hasta la puesta en marcha inicial. Símbolos utilizados 1.2.1 Símbolos de seguridad PELIGRO Este símbolo le advierte de una situación peligrosa. -
Página 5: Información Adicional
Cerabar PMC71B HART Sobre este documento Información adicional: Referencia a documentación: Referencia a página: Serie de pasos: Resultado de un solo paso: 1.2.4 Símbolos en gráficos Números de los elementos: 1, 2, 3... Serie de pasos: Vistas: A, B, C... -
Página 6: Símbolos De Comunicaciones
Sobre este documento Cerabar PMC71B HART 1.2.6 Símbolos de comunicaciones Lista de abreviaciones A0029505 VLS: El VLS (valor límite de sobrepresión o sobrecarga del sensor) del equipo de medición depende del elemento de calificación más baja con respecto a la presión, es decir, tiene en cuenta la conexión a proceso además de la célula de medición. -
Página 7: Cálculo De La Rangeabilidad
Cerabar PMC71B HART Sobre este documento LRV Valor inferior del rango URV Valor superior del rango Rangeabilidad. Ejemplo - véase la sección siguiente. Cálculo de la rangeabilidad 1 = 2 A0029545 Span calibrado/ajustado Span basado en el punto cero Límite superior del rango (URL) Ejemplo: •... -
Página 8: Instrucciones De Seguridad Básicas
El nombre de marca Bluetooth® y los logos son marcas registradas de Bluetooth SIG, Inc. y cualquier uso de estas marcas registradas por parte de Endress+Hauser se hace bajo licencia. El resto de marcas y nombres comerciales son los de sus respectivos propietarios. -
Página 9: Seguridad En El Lugar De Trabajo
Las modificaciones del equipo no autorizadas no están permitidas y pueden conllevar riesgos imprevisibles: ‣ Si a pesar de ello se requiere hacer alguna modificación, consulte a Endress+Hauser. Reparación Para asegurar que el funcionamiento del equipo sea seguro y fiable de manera continua: ‣... -
Página 10: Seguridad Informática
Cerabar PMC71B HART Seguridad informática Endress+Hauser solo puede proporcionar garantía si el equipo se instala y se utiliza según se describe en el manual de instrucciones. El equipo está dotado de mecanismos de seguridad que lo protegen contra modificaciones involuntarias en los parámetros de configuración. No obstante, la implementación de medidas de seguridad TI conformes a las normas de seguridad... -
Página 11: Alcance Del Suministro
Cerabar PMC71B HART Recepción de material e identificación del producto • ¿El código de pedido indicado en el documento de entrega (1) coincide exactamente con el que figura en la etiqueta adhesiva del producto (2)? • ¿La mercancía se encuentra en un estado impecable sin daños? •... -
Página 12: Almacenamiento Y Transporte
Recepción de material e identificación del producto Cerabar PMC71B HART Order code: Ser. no.: Ext. ord. cd.: Cal./Adj.: Dev.Rev.: MWP: Fill Fluid: Mat.: Date: Ord.cd.: Ser. no.: Ext.ord.cd.: Cal./Adj.: MWP: Mat.: Date: Fill Fluid: A0038163 Nombre del fabricante y denominación del equipo Dirección del titular del certificado y país de fabricación... -
Página 13: Instalación
• Para garantizar una legibilidad óptima del indicador en campo, gire la caja y el indicador de campo • Endress+Hauser ofrece un soporte de montaje para la instalación de equipos en tuberías o en pared. • Use anillos de montaje enrasado para las bridas si hay riesgo de adherencias de producto o obstrucciones en la conexión a proceso... -
Página 14: Orientación
Instalación Cerabar PMC71B HART 5.1.3 Instrucciones de instalación para la rosca • Equipo de medición con rosca G 1 ½": Coloque la junta plana sobre la superficie de estanqueidad de la conexión a proceso Evite la tensión adicional sobre la membrana del proceso: No selle la rosca con cáñamo o materiales similares •... -
Página 15: Montaje Del Equipo De Medición
Cerabar PMC71B HART Instalación A0038723 • Mantenga limpio de suciedad el elemento de compensación de presión (1) • Los equipos de medición se montan según las mismas directrices que para los manómetros (DIN EN 837‑2) • Use dispositivos de corte y sifones •... -
Página 16: Medición De Nivel
Instalación Cerabar PMC71B HART 5.2.4 Medición de nivel • Monte siempre el equipo de medición por debajo del punto de medición más bajo • No instale el aparato en ninguna de las posiciones siguientes: • En la cortina de producto •... -
Página 17: Girar El Módulo Indicador
Cerabar PMC71B HART Instalación 5.2.8 Girar el módulo indicador 4 mm A0038224 ADVERTENCIA Tensión de alimentación conectada. ¡Riesgo de descargas eléctricas y/o explosión! ‣ Desconecte la tensión de alimentación antes de abrir el equipo de medición. Si está instalado: Suelte el tornillo del cierre de la cubierta del compartimento del sistema electrónico usando la llave Allen. -
Página 18: Comprobaciones Tras La Instalación
Conexión eléctrica Cerabar PMC71B HART A0043807 AVISO La caja no se puede desenroscar por completo. ‣ Afloje el tornillo de bloqueo externo un máximo de 1,5 vueltas. ‣ Apriete el tornillo de fijación (hembra hex de 4 mm (0,16 in)) con un máximo de 3,5 Nm (2,58 lbf ft) ±... -
Página 19: Conexión Del Equipo De Medición
Cerabar PMC71B HART Conexión eléctrica A0038024 Borne de tierra para conectar la línea de compensación de potencial ADVERTENCIA ¡Riesgo de explosión! ‣ Consúltense las instrucciones de seguridad en la documentación independiente sobre aplicaciones en zonas con peligro de explosión. Optimice la compatibilidad electromagnética •... -
Página 20: Especificación Del Cable
Protección contra sobretensiones Equipos sin protección contra sobretensiones opcional Los equipos de Endress+Hauser satisfacen los requisitos que exige la norma IEC / DIN EN 61326-1 en cuanto a productos (tabla 2 Entorno industrial). Según el tipo de puerto (para alimentación CA, para alimentación CC, para entradas/salidas) se requieren tres niveles de prueba diferentes, en conformidad con IEC/DIN EN 61326-1, con respecto a sobretensiones (oscilaciones) transitorias (para equipos con alimentación CA):... - Página 21 Cerabar PMC71B HART Conexión eléctrica Categoría de sobretensiones Categoría II de sobretensión 6.2.7 Cableado ADVERTENCIA Puede estar bajo tensión eléctrica. ¡Riesgo de descargas eléctricas y/o explosión! ‣ Si el equipo se utiliza en zonas con peligro de explosión, compruebe que cumple con las normas nacionales y las especificaciones de las instrucciones de seguridad (XA).
-
Página 22: Asignación De Terminales
Conexión eléctrica Cerabar PMC71B HART 6.2.8 Asignación de terminales Caja de compartimento único A0042594 2 Terminales de conexión y borne de tierra en el compartimento de conexiones Terminal positivo Terminal negativo Terminal interno de puesta a tierra Caja de compartimento doble A0042803 ... -
Página 23: Entradas De Cable
Cerabar PMC71B HART Conexión eléctrica 6.2.9 Entradas de cable A0038156 Entrada de cable Tapón ciego El tipo de entrada de cable depende de la versión del equipo solicitada. Los cables de conexión siempre han de quedar tendidos hacia abajo, de modo que la humedad no pueda penetrar en el compartimento de conexiones. -
Página 24: Aseguramiento Del Grado De Protección
Conexión eléctrica Cerabar PMC71B HART Equipos de medición con conector Harting Han7D – + – Han7D – A0041011 Conexión eléctrica de equipos con conector Harting Han7D Vista del conector en el dispositivo Aseguramiento del grado de protección 6.3.1 Entradas de cable •... -
Página 25: Opciones De Configuración
(opcional) • Configuración con tecnología inalámbrica Bluetooth® (con indicador de equipo Bluetooth opcional) • Configuración por medio del software de configuración (Endress+Hauser FieldCare/ DeviceCare o AMS, PDM, etc.) • Configuración mediante dispositivo portátil, Fieldcare, AMS y PDM Teclas de configuración y microinterruptores en el módulo inserto de la electrónica del equipo... -
Página 26: Estructura Y Funciones Del Menú De Configuración
Estructura y funciones del menú de configuración Las diferencias entre la estructura de los menús de configuración del indicador local y del software de configuración Endress+Hauser FieldCare o DeviceCare se puede resumir de la manera siguiente: El indicador local es apropiado para configurar aplicaciones simples. - Página 27 Cerabar PMC71B HART Opciones de configuración A0043059 4 Indicador de segmentos A0039284 5 Indicador gráfico con teclas de configuración ópticas (1) Endress+Hauser...
-
Página 28: Configuración Con Tecnología Inalámbrica Bluetooth® (Opcional)
• Equipo de medición con indicador Bluetooth • Teléfono móvil o tableta con la aplicación para dispositivo móvil SmartBlue de Endress+Hauser o PC con una versión de DeviceCare 1.06.00 o superior El rango de conexión máximo es 10 m (33 ft). -
Página 29: Acceso Al Menú De Configuración A Través Del Software De Configuración
Se puede acceder a través del software de configuración: • Mediante comunicación HART • Mediante el Endress+Hauser Commubox FXA291 Con el Commubox FXA291 se puede establecer una conexión entre la interfaz del equipo de medición y un PC Windows/ordenador portátil con un puerto USB HistoROM Si hay que reemplazar el módulo de la electrónica, los datos almacenados (además de la lista... -
Página 30: Estado De Suministro
Puesta en marcha Cerabar PMC71B HART ADVERTENCIA El ajuste de la salida de corriente afecta al span (URV). Se puede producir como resultado un desbordamiento de producto. ‣ El ajuste de la salida de corriente depende del ajuste en el Parámetro Asignación valor primario. -
Página 31: Configuración Del Idioma De Funcionamiento
Cerabar PMC71B HART Puesta en marcha Configuración del idioma de funcionamiento 8.6.1 Indicador local • En el menú principal, seleccione el Parámetro Language con la tecla o Pulse la tecla • Seleccione el idioma deseado con la tecla o ... - Página 32 Puesta en marcha Cerabar PMC71B HART ¿El LED del módulo del sistema electrónico no se enciende? No se ha aceptado la presión aplicada para el valor inferior del rango. Preste atención a los límites de entrada. Ajuste del valor superior del rango (presión o variable escalada) La presión deseada para el valor superior de rango está...
-
Página 33: Puesta En Marcha Con Menú De Configuración
Cerabar PMC71B HART Puesta en marcha 8.7.2 Puesta en marcha con menú de configuración Todas las herramientas de configuración ofrecen un Asistente Puesta en marcha que ayuda al usuario a configurar los parámetros más importantes de la configuración (Menú Guía Asistente Puesta en marcha). -
Página 34: Entrega Del Valor De Presión A Través De La Salida De Corriente
Puesta en marcha Cerabar PMC71B HART 8.7.3 Entrega del valor de presión a través de la salida de corriente Las unidades de presión y de temperatura se convierten de manera automática. Las demás unidades no se convierten. En el ejemplo siguiente se debe medir el valor de presión en el interior de un depósito y entregarlo a través de la salida de corriente. -
Página 35: Puesta En Marcha Con El Asistente Para La Puesta En Marcha
En estas situaciones, es recomendable reiniciar el equipo a los ajustes de fábrica. DeviceCare se puede descargar en www.software-products.endress.com. Para descargar el software, es necesario registrarse en el portal de software de Endress+Hauser. Endress+Hauser... - Página 36 Puesta en marcha Cerabar PMC71B HART 8.7.5 Salida de una unidad a través del software de configuración (FieldCare), dispositivo portátil, AMS, PDM, etc. Las unidades de presión y de temperatura se convierten de manera automática. Las demás unidades no se convierten.
-
Página 37: Gestión De Configuración
Cerabar PMC71B HART Puesta en marcha Introduzca el valor de presión para el punto de calibración superior por medio del Parámetro Valor de presión: 450 mbar (6,75 psi) Ruta de acceso en el menú: Aplicación → Variable escalada → Valor de presión Introduzca el valor de volumen para el punto de calibración superior por medio del... - Página 40 *71501961* 71501961 www.addresses.endress.com...
