La característica dominante de la pantalla de barra gráfica, para banda ancha, es la barra
horizontal en el centro de la pantalla. La amplitud de la medición desplegada se muestra
gráficamente en el largo de la barra, y, numéricamente abajo de la barra. La barra aparece
(fluctuando) si el valor medido está arriba del mínimo para el rango de medición seleccionado.
Para hacer cambios en la pantalla
Sujeto al estado actual de operación, puede hacer cambios en la pantalla gráfica como sigue:
•
Rango ~ La escala que aparece arriba de la barra gráfica es fija y no puede ser cambiada
en esta pantalla cuando la sesión esta abierta. Si cierra la sesión, oprima ▲▼ para poder
cambiar el rango. Para información adicional vea "Rango de Medición" en la página 56.
•
Región de Botones ~ Vea "Región de los Botones en las Pantallas" en la página 61, para
como hacer cambios con los botones de la parte inferior en todas las pantallas.
Pantalla de barra gráfica para filtrado
La Figura 7-5 muestra la pantalla de barra gráfica para análisis de bandas de octava. Esta aplica
para los instrumentos equipados con filtro. Para tercios de banda de octava existen tres veces
más barras gráficas.
Contenido de la pantalla
Las características dominantes de esta pantalla son los múltiples elementos de la barra gráfica. La
gráfica muestra mediciones de cada filtro y los valores de banda ancha para ambos medidores.
Esto significa que para análisis de bandas de octava la pantalla contiene 13 barras (11 para los
filtros y 2 para banda ancha), y para tercios de octavas de banda, la pantalla contiene 35 barras (33
para los filtros y 2 para banda ancha) Las barras aparecen (usualmente fluctuando) si el valor
medido por la barra está por arriba del valor mínimo para el rango seleccionado de medición.
Para hacer cambios en la pantalla
Dependiendo de la operación, puede hacer cambios en el área de la pantalla gráfica como sigue:
•
Rango ~ La escala que aparece arriba de la barra gráfica es fija y no puede ser cambiada
en esta pantalla cuando la sesión esta abierta. Si cierra la sesión, oprima ▲▼ para
cambiar de rango. Para información adicional acerca de cambios, vea "Rango de
Medición" en la página 56
•
Región de Botones ~ Las últimas dos barras a la derecha representan la medición en
banda ancha de los dos medidores, con las mediciones del Medidor 2 la más a la derecha.
Las mediciones de banda ancha se proporcionan numéricamente en el medidor
seleccionado (Ver la localización en la Figura 7-5) Una marca arriba de la barra de banda
ancha indica el medidor actual en la pantalla (el Medidor 1 en este caso)
•
Filtros de Bandas ~ Puede seleccionar la vista de la amplitud numérica de una banda (ver
la localización en la Figura 7-5) Las líneas punteadas verticales enmarcan la barra
seleccionada. Oprima ◄► para seleccionar la frecuencia.

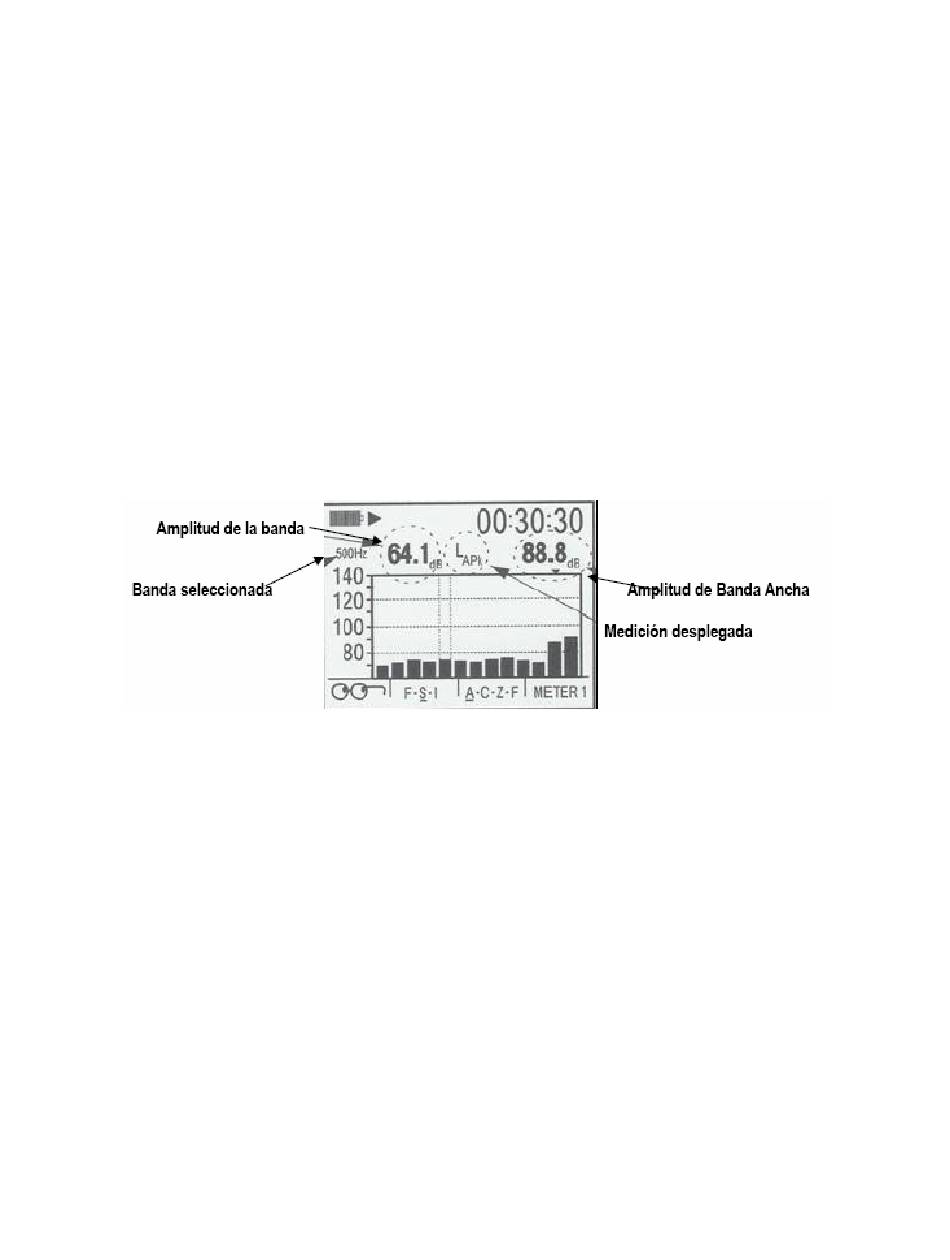

Figura 7-5: Pantalla de Barra Gráfica de Filtros
