Relés
Generalidades
El circuito eléctrico del MiniRanger Plus incluye dos relés. A cada relé se le
puede asignar una de dos funciones: alarma o bombeo. El segundo relé
también se utiliza para monitorizar la totalización (modo de operación:
medición de caudal en canal abierto / OCM).

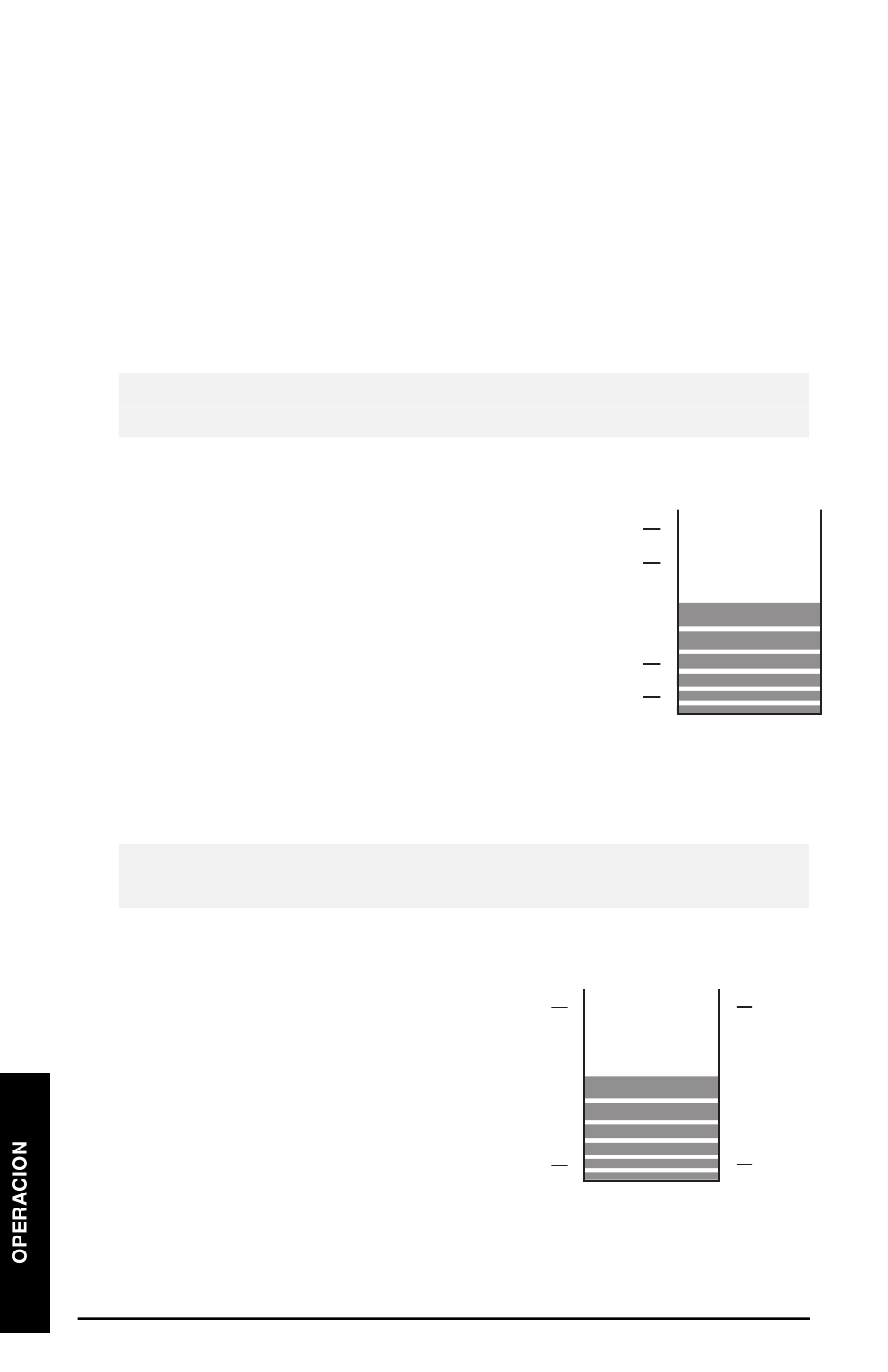

Funciones
Alarma
Nota:
Condición de alarma = relés de alarma en posición desactivada.
Alarma de alta:
Alarma de baja:
Bombeo
Nota:
Condición de bombeo = relés de bombeo en posición activada.
Vaciado de bombeo: se activa
Llenado de bombeo: se activa
Página 36
se activa cuando el
nivel aumenta hasta el
punto de consigna 'on'.
Vuelve al estado
normal cuando el nivel
baja al punto 'off'.
se activa cuando el
nivel baja hasta el
punto de consigna 'on'.
Vuelve al estado
normal cuando el nivel
sube al punto 'off'.
cuando el nivel
aumenta hasta el
punto de consigna
'on'. La bomba se
para cuando el
nivel alcanza el
punto de consigna
'off'.
cuando el nivel
baja hasta el punto
de consigna 'on'.
La bomba se para
cuando el nivel alcanza el punto de consigna 'off'.
MiniRanger Plus
on,P112
Alarma
de alta
off, P113
off,P113
Alarma
de baja
on, P112
on,P112
Vaciado
off,P113
off,P113
Llenado
on,P112
7ML19981CJ21
