Caemmun SANTIAGO RN Manual De Ensamble Y Garantia

Manual de Montagem
Assembly Instruction / Manual de ensamble / Notice de Montage
ROUPEIRO SANTIAGO RN
INSTRUÇÕES DE SEGURANÇA
É obrigatório seguir os procedimentos abaixo para uma
instalação correta do produto;
Caso a instalação não esteja correta há risco de queda
assim como de outros danos;
1. A instalação deste produto deve ser feita por um
profissional qualificado;
2. Não instalar em superfícies que possam estar úmidas,
conter infiltrações, ou que estejam expostas a qualquer
produto que comprometa sua resistência;
3. Para a instalação do produto devem ser utilizados
apenas os acessórios que acompanham os mesmos de
maneira adequada conforme indica o manual;
4. Ler e observar atentamente toda a instrução antes de
iniciar a montagem;
5. Os parafusos devem ser apertados periodicamente;
6. Evitar batidas e contatos com objetos cortantes;
7. Todos os pesos máximos indicados no manual devem
ser respeitados.
Relação de Ferramentas e Acessórios | Tools and Accessorioes List | Relacion de Herramientas y Accessorios | Liste d'Outils et d'Accessoires
2 Volume / 2 Box
Ferramentas / Tools
2 Caja / 2 Boîte
Herramienteas / Outils
Ferramentas não inclusas / Tools not included
Herramientas no incluidas / Les outils ne sont
pas compris dans la livraison.
13
16
17
17
10
12
08
06
05
01
15
03
03
04
Informações Técnicas | Techinical Information | Informacion Tecnica | Informations Techniques

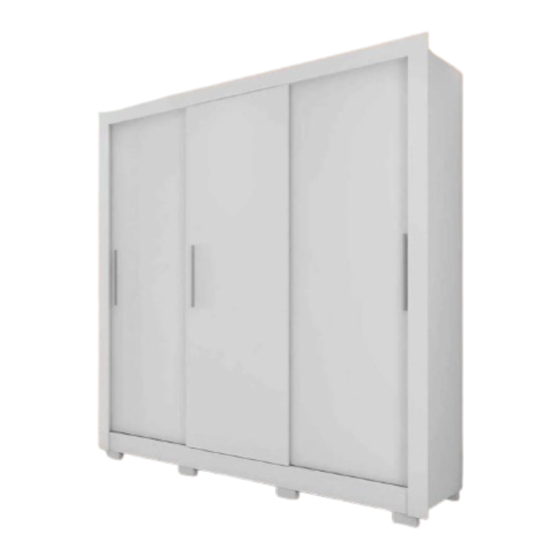

Aspecto Final
Final Aspecto / Aspect final
Imagem Ilustrativa do produto.
Ilustrative image of the product. / Image illustrative du produit.
SAFETY INSTRUCTION
It is mandatory to follow the procedures described
below to install the product properly;
If the installation is not correct there is a risk of falling
as well as other damages;
1. This product must be installed by a qualified
professional;
2. Do not install it in areas that may be damp, contain
infiltrations or are exposed to any product that
endangers their endurance;
3. In order to install the product in must be used only
the accessories that follow it adequately as showed in
the instruction manual;
4. Read and follow all instructions carefully before
starting installation;
5. The screws must be tightened periodically;
6. Avoid bumps and contact with sharp objects;
7. All maximum weights indicated in the instructions
must be respected.
2 Pessoa / 2 Person
2 Persona / 2 Personne
OBS: Seguir a sequência de montagem localizada nos números circulados.
OBS: Follow assembly sequence located on the numbers.
OBS: Seguir la secuencia de ensamble ubicada abajo en los números.
OBS: Suivre la séquence de montage dans l'ordre indiqué per les numéros.
17
09
11
07
14
06
15
02
19
20
21
19
18
Gaveta Opcional / Optional Drawer /
cajón Opcional / Tiroir en Option
Medidas Internas
Internal Measures
Las Medidas Internas
Mesures internes
1360
481
INSTRUCCIONES DE SEGURIDAD
Es obligatorio seguir los procedimentos abajo para
instalar el producto correctamente;
Caso la instalación no este correcta hay riesgo de
caerser el producto, así como otros daños;
1. El producto debe ser instalado por un profesional
calificado;
2. No instalar em superficies que puedan estar húmedas,
contener infiltraciones o que estén expuestas a
cualquier producto que comprometer su resistencia;
3. Para la instalación del producto deben ser usados
apenas los accesorios que lo acompañan de manera
adecuada como indica el manual;
4. Leer y observar atentamente toda la instrucción antes
de iniciar el armado;
5. Los tornillos deben ser apretados periódicamente;
6. Evitar choques y contato com objetos cortantes;
7. Todos los pesos máximos indicados em el manual
deben ser respectados.
CÓDIGO DE PEÇA | CODE OF THE PIECE / CÓDIGO DE LA PIEZA / CODE DE LA PIÈCE
SEQ CODIGO
01 6000300377
02 6000900254
14
03 6000900253
14
04 6000900212
05 6000400471
06 6000800386
07 6000800387
08 6000800388
09 6000500880
10 6000500879
11 6000400470
12 6000400421
13 6000200364
14 6000700365
15 6000600307
16 6000600314
17 3001000501
18 6001700128
19 6001800091
20 6001900111
21 3001000549
Pesos e Medida Final
Weights and Measures
Pesos y Medidas
674
1541
674
481
300
CONSIGNES DE SECURITÉ
Respectez impérativement les procédures ci-dessus
pour une correcte instalation du produit;
Si l'installation n'a pas été effectuée correctement il
existe un risque de chute et bien d´autres dommages;
1. L'installation du Produit doit être effectuée par un
installateur qualifiée;
2. Ne pas installer sur une surface humide, avec des
infitrations, ou exposée à n´importe quel agent qui
pourrait comprommete la résisstance;
3. Pour l´installation du meuble nous leurs
recommandons d'utiliser seulement les accessoires
d'origine de la marque, selon les indications du manuel;
4. Lisez et observez attentivement les notices
d'installation avant commecer le montage;
5. Les vis doivent être vérifiés régulièrement;
6. Il faut éviter les coups e contacts avec des objects
coupants;
7. Respectez les quantités maximales indiquées dans le
mode d'emploi.
DESCRIÇÃO
Base
Rodape Frontal
Rodape Central
Rodape Traseiro
Divisoria Esq. Inf.
Prateleira Inferior
Prateleira Superior
Prateleira Esq.
Lateral Direita
Lateral Esquerda
Divisoria Direita
Divisoria Esq. Sup.
Tampo
Porta
Vista Lateral
Vista Superior
Fundo Traseiro
Frente de gaveta
Lateral de gaveta
Contra fundo gav
Fundo da gaveta
2020
462 1914
MEDIDAS MATERIAL QTD VOL
1800x450x12 1/2
MDP 01
1800x93x12 2/2
MDP 01
402x93x15 1/2
MDP 02
1800x93x15 01 2/2
MDP
481x360x12 MDP 01 1/2
592x359x12 MDP 02 1/2
592x359x12 MDP 01 1/2
605x361x12 MDP 01 1/2
MDP 01 1/2
2000x450x12
MDP 01 1/2
2000x450x12
01
MDP 1/2
1853x362x12
01
MDP 1/2
1360x80x12
01
MDP 1/2
1800x450x12
03
MDP 2/2
1835x610x15
MDP 02
1/2
2020x80x12
MDP 01
2/2
1754x80x12
HDF 03
2/2
1877x606x3
02
MDP
1/2
528x122x12
04
MDP
1/2
300x100x12
02
MDP
1/2
502x100x12
02
HDF 1/2
500x318x3
KG
