Manual de instrucciones original

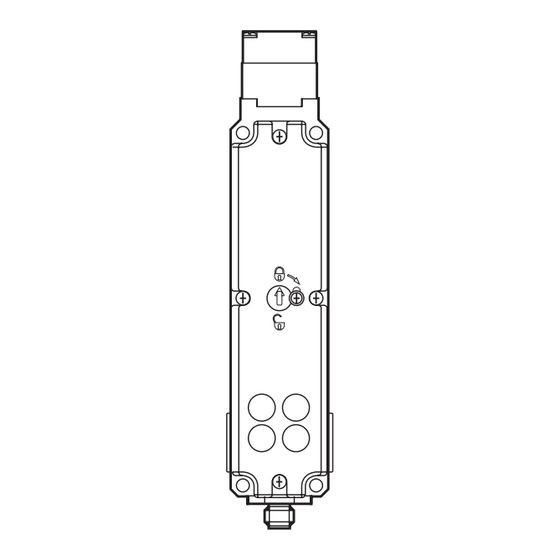

Interruptor de seguridad
con mecanismo de bloqueo
AC903S
AC904S
ES

Publicidad

Tabla de contenido
loading

Resumen de contenidos para IFM AC903S

  • Página 1 Manual de instrucciones original Interruptor de seguridad con mecanismo de bloqueo AC903S AC904S...
  • Página 2: Tabla De Contenido

    3 Componentes incluidos ���������������������������������������������������������������������������������������5 4 Uso previsto ���������������������������������������������������������������������������������������������������������6 5 Estructura y funcionamiento ��������������������������������������������������������������������������������7 5�1 Versión de lengüeta ���������������������������������������������������������������������������������������8 5�2 Versión AC903S (bloqueo mediante la fuerza elástica) ��������������������������������8 5�3 Versión AC904S (con bloqueo magnético) ����������������������������������������������������8 5�4 Desbloqueo auxiliar ���������������������������������������������������������������������������������������9 6 Montaje ��������������������������������������������������������������������������������������������������������������10 6�1 Indicaciones de instalación ��������������������������������������������������������������������������10...
  • Página 3 15 Normas y homologaciones ������������������������������������������������������������������������������23 15�1 Directivas y normas �����������������������������������������������������������������������������������23 15�2 Homologaciones ����������������������������������������������������������������������������������������23...
  • Página 4: Advertencia Preliminar

    1 Advertencia preliminar Datos técnicos, homologaciones, accesorios y más información en www�ifm�com� 1.1 Explicación de los signos ► Operación requerida > Reacción, resultado → Referencia cruzada Nota importante El incumplimiento de estas indicaciones puede acarrear un funcionamiento erróneo o averías�...
  • Página 5: Componentes Incluidos

    • En caso de funcionamiento erróneo del equipo póngase en contacto con el fabricante� No está permitido realizar manipulaciones en el equipo� • Antes de comenzar cualquier operación, desconectar la tensión externa del equipo� En caso necesario, desconectar también circuitos de carga con relé alimentados independientemente�...
  • Página 6: Uso Previsto

    4 Uso previsto Los interruptores de seguridad AS-Interface tipo AC903S/AC904S se utilizan como esclavos en el bus de seguridad AS-Interface Safety at Work y actúan como dispositivos de enclavamiento electromagnéticos con bloqueo� La lengüeta tiene un bajo nivel de codificación�...
  • Página 7: Estructura Y Funcionamiento

    5 Estructura y funcionamiento Los interruptores de seguridad AS-Interface tipo AC903S/AC904S disponen de una conexión de esclavos en el bus de seguridad AS-Interface Safety at Work, que permite el bloqueo de resguardos móviles de seguridad�...
  • Página 8: 5�1 Versión De Lengüeta

    > El pasador se desbloquea� > El contacto de supervisión de puertas se cierra� - AC903S: El pasador pasa a la posición de bloqueo accionado por fuerza elástica� - AC904S: El pasador pasa a la posición de bloqueo cuando se aplica la tensión operativa del electroimán�...
  • Página 9: 5�4 Desbloqueo Auxiliar

    > Mediante los bits de entrada AS-Interface D0 a D3 se envía la secuencia completa de códigos de seguridad (8 x 4 bits)� ► Desactivar el bloqueo y abrir el resguardo de seguridad� AC903S ► Aplicar la tensión operativa del electroimán y activar el bloqueo a través del bit de salida AS-Interface D0�...
  • Página 10: Montaje

    ► Enroscar el tornillo de seguridad después del uso y sellarlo (p� ej� con esmalte de seguridad)� ► Tras desbloquear, realizar una comprobación de funcionamiento� Encontrará más información en la norma EN ISO 14119:2013, Apartado 5�7�5�1� 6 Montaje No utilizar el interruptor de seguridad ni la lengüeta como tope y fijarlos únicamente cuando estén montados�...
  • Página 11: 6�1�1 Cambio De La Orientación De Montaje

    6.1.1 Cambio de la orientación de montaje ► Aflojar los tornillos del cuerpo orientable� ► Ajustar la dirección deseada� ► Apretar los tornillos con 0,6 Nm� ► Cerrar las ranuras de accionamiento non utilizadas con las tapas para ranuras que se adjuntan� 6.2 Protección contra los efectos ambientales La condición imprescindible para una función de seguridad duradera y correcta es la protección del cabezal actuador contra la penetración de cuerpos extraños...
  • Página 12: 7�1 Conexionado

    7.1 Conexionado La conexión del interruptor de seguridad con el sistema de bus se efectúa con un conector M12 y un cable de conexión de 4 polos� Además, es posible utilizar un repartidor AS-Interface pasivo con un cable AS-Interface amarillo� 1�...
  • Página 13: 8�2�1 Monitor Con Funciones Avanzadas

    Independiente con dos canales El bloqueo se abre o cierra activando la salida D0� Con el bloqueo abierto, se desconecta el circuito de seguridad� No tiene por qué abrirse la puerta� La seguridad se restablece cuando se cierra el bloqueo� Con esta configuración no se prueban los dos canales ni el contacto de supervisión de puertas�...
  • Página 14: Funcionamiento

    9 Funcionamiento 9.1 Indicadores LED y mensajes de estado de AS-Interface Estado Estado del equipo LED 3 Fault LED 4 Power verde encendido Funcionamiento normal rojo y verde No existe intercambio de datos encendidos entre maestro y esclavo� Causas posibles: - Maestro en modo STOP - Esclavo no está...
  • Página 15: Control De Funcionamiento Y Solución De Fallos

    10 Control de funcionamiento y solución de fallos ADVERTENCIA Los errores durante la instalación y el control de funcionamiento pueden causar lesiones mortales� ► Antes de realizar una comprobación operativa, asegúrese de que ninguna persona se encuentra en la zona de peligro� ►...
  • Página 16 El año de construcción está indicado en la esquina inferior derecha de la etiqueta� No se requiere ningún mantenimiento� Para garantizar un funcionamiento correcto y duradero, efectúense revisiones periódicas� ► Comprobar los siguientes aspectos del equipo: - función de conmutación en perfecto estado - accionamiento seguro de los componentes - residuos y desgaste - conector suelto...
  • Página 17: Dibujo A Escala

    11 Dibujo a escala M12x1 38,5...
  • Página 18: Datos Técnicos

    12 Datos técnicos AC903S, AC904S Interruptor de seguridad con mecanismo de bloqueo El equipo se puede utilizar en aplicaciones según EN ISO 13849-1: 2016 a PL d� Datos mecánicos Material de la carcasa Termoplástico reforzado con fibra de vidrio Grado de protección según IEC IP 67, con el conector correspondiente conectado Vida útil...
  • Página 19: Terminología Y Abreviaturas

    certificado AS-i 96201 Entradas AS-Interface Contacto de supervisión de puertas D0, D1 Contacto de supervisión del D2, D3 electroimán ÜK Salidas AS-Interface Electroimán de bloqueo, 1 = electroimán con corriente eléctrica LED rojo, 1 = LED encendido LED verde, 1 = LED encendido AS-Interface LED Power verde, tensión AS-Interface aplicada AS-Interface LED Fault...
  • Página 20: Tabla De Estados

    14 Tabla de estados 1: Resguardo cerrado y bloqueado 2: Resguardo cerrado y no bloqueado 3: Resguardo abierto Progra- Estado D0, D1 D2, D3 Diagnóstico mación de monitor Dependiente Resguardo cerrado Secuencia de códigos Verde con 2 canales y bloqueado Resguardo cerrado Secuencia Amarillo...
  • Página 21 Progra- Estado D0, D1 D2, D3 Diagnóstico mación de monitor Independiente Resguardo cerrado Secuencia de códigos Verde 2 canales y bloqueado Resguardo cerrado Secuencia Rojo y no bloqueado parcial Estado no válido Secuencia Rojo (resguardo abierto, parcial bloqueo activo) Resguardo abierto Rojo Dirección 0 o —...
  • Página 22 Progra- Estado D0, D1 D2, D3 Diagnóstico mación de monitor Dependiente Resguardo cerrado Secuencia de códigos Verde si el 2 canales y bloqueado resguardo estaba Tiempo de antes abierto sincronización o amarillo infinito (∞) parpadeante tras arranque si solo el bloqueo estaba abierto�...
  • Página 23: Normas Y Homologaciones

    15 Normas y homologaciones 15.1 Directivas y normas Se han aplicado las siguientes directivas y normas: - MRL 2006/42/CE - EN ISO 13849-1: 2016 - EN 62026-2: 2013 - EN 60947-5-1: 2004/: 2009 - EN 60947-5-1: 2004/: 2009 - Anexo K - EN 14119: 2013 15.2 Homologaciones - Declaración de conformidad UE...

Este manual también es adecuado para:

Ac904s
