Honeywell HD3DSX Guía Rápida Para La Instalación

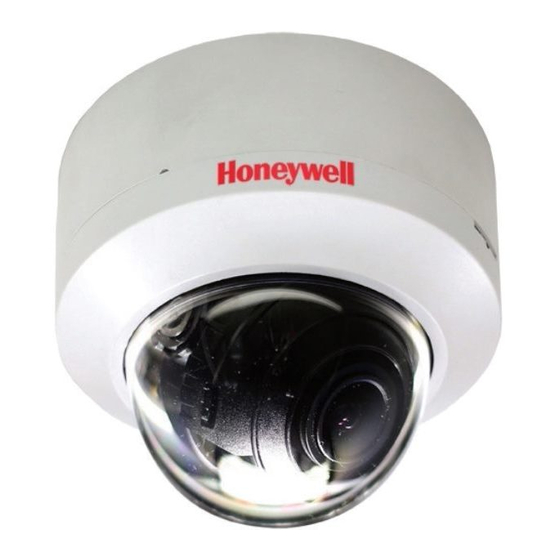

Guía rápida para instalación de la cámara minidomo para interiores
HD3DSX HD3HRSX
Este documento describe cómo instalar la cámara minidomo HD3DSX y HD3HRS(X).
La cámara puede instalarse en una pared o techo mediante uno de los siguiente métodos:
• montaje en superficie
• empotrado (montaje en techo)
• montaje colgante
Instrucciones importantes sobre seguridad
•
Lea y conserve estas instrucciones.
• Asegúrese de que el área donde se va a realizar la instalación pueda soportar el peso
de la cámara.
• No instale la cámara en condiciones en entornos con temperaturas extremas. Utilice
la cámara solo con temperaturas dentro de los límites indicados en la sección de
especificaciones de la guía del usuario. Tenga especial cuidado de proporcionar
ventilación al operar en temperaturas elevadas.
• No dirija la cámara hacia fuentes de luz extrema para evitar dañar el CCD.
• Esta cámara está diseñada para funcionamiento en interior; no la exponga a la lluvia ni
a la humedad.
• No toque la lente, el domo ni la cubierta (placa frontal de vidrio) de la cámara.
• No deje caer la cámara ni la someta a impactos físicos.
• Al limpiar la cámara, no utilice detergente fuerte o abrasivo.
ADVERTENCIA:
Las tareas de instalación y mantenimiento solo deben
ser realizadas por técnicos especializados y con experiencia, de modo que se
cumplan todas las normas locales y se mantenga la garantía.
ADVERTENCIA:
Este dispositivo está configurado para operar a 12 V DC
o 24 V AC. No lo conecte a voltajes superiores. Utilizar solo con suministros
para alimentación Clase 2 con homologación NRTL.
Contenido del paquete
Antes de comenzar, compruebe que tiene los siguientes elementos:
• Cámara minidomo HD3DSX o
HD3HRS(X)
• 2º cable de vídeo
• Cable de alimentación DC con
conector tipo jack
Información general de la cámara
Cable de alimentación
24 V AC
Faldón de la base
Base cardánica
Placa de control de
la cámara
Placa de
alimentación
Cardán
Lente
• Kit de accesorios con cuatro (4)
tornillos y anclajes para montaje
• Plantilla de montaje
Cable de vídeo
Cable de vídeo
Tornillos para montaje
Cuerpo principal de la cámara
Cubierta del domo
1
Instalación de la cámara
Desmontaje de la cámara
1. Inserte una moneda en la ranura de la base de la
cámara y gírela. Deje a un lado la cubierta del
domo
2. Sujete la base cardánica con una mano y el faldón
de la base con la otra y gire la base cardánica
en el sentido de las agujas del reloj para separarla
del faldón.
Bloqueado
3. Desmonte el cuerpo principal de la cámara del faldón de la base.
Conexión de los cables
Conecte los cables de alimentación y vídeo.
24 V AC
Montaje de la cámara
Montaje en superficie
1. Pre-perfore los orificios de montaje utilizando
como guía la plantilla de montaje
suministrada.
2. Fije el faldón de la base a la superficie de
montaje mediante los tornillos y anclajes de
montaje suministrados.
Nota Para mayor sujeción, puede fijar el faldón
de la base a una caja de conexión 2S.
3. Vuelva a unir el cuerpo principal de la cámara al faldón de la base. Gire la base del
cardan en el sentido contrario a las agujas del reloj para ajustarla en posición fija.
Desbloqueado
4. Ajuste la posición del cardán, el campo de visión y el enfoque según desee
(ver 8 Configuración de la cámara).
Montaje a nivel
1. Practique un orificio en la superficie de montaje utilizando como guía la plantilla de
montaje suministrada.
2. Inserte el cuerpo principal de la cámara por el orificio.
Desbloqueado
Monitor de CCTV
Bloqueado
Documento 800-13819V1 - Rev A – 05/2013
