Página 2
Seguridad ..................................... 1 Convenciones nacionales ............................1 Alimentación ................................2 Instalación ................................. 3 Limpieza ..................................4 Otros ..................................5 Configuración ..................................6 Contenido de la caja ..............................6 Colocar el pedestal y la base ............................ 7 Ajuste de ángulo de visualización ..........................8 Cómo conectar el monitor ............................
Página 3
Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, avisos y advertencias A través de esta guía, los bloques de texto podrían estar acompañados de un icono y estar impresos en negrita o en cursiva.
Página 4
Alimentación El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañía eléctrica local. El monitor está equipado con un enchufe de tres polos, un enchufe con un tercer polo (toma de tierra). Como medida de seguridad, este enchufe se ajustará...
Página 5
Instalación No coloque el monitor sobre un carrito, base, trípode, soporte o mesa inestable. Si el monitor se cae, podría provocar lesiones a las personas y el producto podría sufrir daños graves. Use sólo el carrito, base, trípode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto.
Página 6
Limpieza Limpie el armario periódicamente con un paño suave humedecido con agua. Al limpiar, use un paño suave de algodón o microfibra. El paño debe estar húmedo y casi seco, no permita que entre líquido en el estuche. Desconecte el cable de alimentación antes de limpiar el producto.
Página 7
Otros Si el producto emite un olor, sonido o humo extraño, desconecte el cable de alimentación INMEDIATAMENTE y póngase en contacto con un centro de servicio. Asegúrese de que las aberturas de ventilación no están bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento.
Página 8
Quick Start Guide Warranty card Stand Base Power Cable HDMI Cable DP Cable No todos los cables de señal se proporcionarán para todos los países y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmación.
Página 9
Colocar el pedestal y la base Instale o extraiga la base siguiendo estos pasos. Instalación: Extracción: Especificación del tornillo de base: M6 *20mm (hilo efectivo 6mm)
Página 10
Ajuste de ángulo de visualización Para obtener una visión óptima es recomendable mirar directamente a la pantalla completa y a continuación ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. Usted puede ajustar el ángulo del monitor como se muestra abajo: 130mm 90°...
Página 11
Cómo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: 1. HDMI1 2. HDMI2 3. DP1 4. DP2 5. Auriculares 6. Alimentación Conexión a un PC 1. Conecte el cable de alimentación a la parte posterior del monitor. 2.
Página 12
M=4.0Max M4-P0.7 L=10+X Dk=8.0 H=2.0 Nota: los agujeros de tornillo de instalación VESA no son adecuados para todos los modelos, consulte al distribuidor o departamento oficial de aoc. Siempre Póngase en contacto con el fabricante para la instalación de pared.
Página 13
* El diseño de la pantalla puede diferir de las ilustraciones. Advertencia: 1. Para evitar posibles daños en la pantalla como el desprendimiento del panel, asegúrese de que el monitor no se incline hacia abajo más de -5 grados. 2. No presione la pantalla mientras ajusta el ángulo del monitor. Agárrela solo por el bisel.
Página 14
Función Adaptive-Sync 1. La función Adaptive-Sync está disponible con DP/HDMI. 2. Tarjeta gráfica compatible: A continuación se muestra la lista recomendada, que también puede comprobar visitando www.AMD.com Tarjetas gráficas • RadeonTM RX Vega series • RadeonTM RX 500 series • RadeonTM RX 400 series •...
Página 15
Función compatible con G-SYNC 1. La función compatible con G-SYNC está disponible con DP. 2. Para disfrutar de una experiencia de juego perfecta con G-SYNC, debe comprar una tarjeta NVIDIA GPU independiente que admita G-SYNC. Requisitos del sistema G-Sync Equipo de escritorio conectado al monitor G-SYNC: Tarjetas gráficas compatibles: Las funciones G-SYNC requieren tarjetas gráficas NVIDIA GeForce®...
Página 16
Es compatible con señales de entrada en el formato HDR10. La pantalla HDR puede activar automáticamente la función HDR si el reproductor y el contenido son compatibles. Póngase en contacto con el fabricante del dispositivo y con el proveedor del contenido para obtener información sobre la compatibilidad del mencionado dispositivo y contenido.
Página 17
Ajuste Botones de acceso directo Fuente/Salir Modo Juego/< Punto de esfera/> Menú/Entrar Alimentación Alimentación Presione el botón Alimentación para encender el monitor. Menú/Entrar Cuando no haya menú OSD, presione este botón para mostrar el menú OSD o confirmar la selección. Modo Juego/<...
Página 18
OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. PIP Setting Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Contrast Gamma Gamma 1 Brightness HDR Mode Eco Mode Standard 1). Presione el botón MENÚ...
Página 19
Luminance (Luminosidad) PIP Setting Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Contrast Gamma Gamma 1 Brightness Eco Mode Standard HDR Mode Contrast 0-100 Contraste desde el registro digital. (Contraste) Brightness 0-100 Ajuste de la retroiluminación (Brillo) Standard Modo Estándar (Estándar)
Página 20
Color Setup (Configuración de color) Color Setup PIP Setting Picture Boost OSD Setup Game Setting Extra Exit Luminance Color Temp. Warm DCB Mode Green DCB Demo Blue Recuperar la temperatura de color cálida de la Warm (Cálido) memoria EEPROM. Recuperar la temperatura de color normal de la Normal memoria EEPROM.
Página 21
Picture Boost (Ref. de Imagen) PIP Setting Picture Boost OSD Setup Extra Exit Luminance Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Activar o Deshabilitar o habilitar el encuadre brillante (Enc. brillante) Desactivar Frame Size 14-100...
Página 22
OSD Setup (Config. OSD) PIP Setting Extra Exit Luminance OSD Setup Game Setting Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder 1.2/1.4 Volume DP Capability Language (Idioma) Seleccionar el idioma de los menús OSD Timeout (Tiemp.
Página 23
PIP Setting (Configuración PIP) Game Setting PIP Setting Extra Exit Luminance Picture Boost OSD Setup Color Setup PIP Setting Size Small Swap Main Source Position Right-up Sub Source Audio Off (desactivado) / PIP / PIP Setting Permite deshabilitar o habilitar PIP o PBP. Main Source (Fuente HDMI1/HDMI2/DP1/DP2 Seleccionar la fuente de la pantalla principal.
Página 24
Game Setting (Configuración del juego) Extra Exit Luminance Picture Boost OSD Setup Game Setting Color Setup PIP Setting Game Mode Game Color G-SYNC Shadow Control LowBlue Mode Frame Counter Low Input Lag Overdrive Para reproducir juegos de disparos en primera persona (FPS, First Person Shooters).
Página 25
Extra Exit Picture Boost OSD Setup PIP Setting Game Setting Extra Luminance Color Setup Input Select Auto Resolution : 3840(H)X2160(V) SDR Reset H. Frequency : 133KHz HDMI1 120Hz Off Timer 120Hz V. Frequency : 60Hz HDMI2 DDC/CI Input Select Seleccionar la fuente de señal de entrada (Selec.
Página 26
Exit (Salir) Luminance Picture Boost OSD Setup PIP Setting Color Setup Game Setting Extra Exit Exit (Salir) Salir del menú OSD Indicador LED Estado Color del indicador LED Modo Potencia completa Blanco Modo Activo-desactivo Naranja...
Página 27
Ajuste la resolución y frecuencia máximas que el monitor pueda gestionar. Asegúrese de que los controladores del monitor AOC están instalados. Ajuste los controles de contraste y brillo. La imagen está borrosa Realice un ajuste automático.
Página 28
Por favor, consulte la información de Regulación y Servicio que se encuentra en el Regulación y Servicio CD manual o en www.aoc.com (para encontrar el modelo que compra en su país y para encontrar información sobre Regulación y Servicio en la página de Soporte.)
Página 29

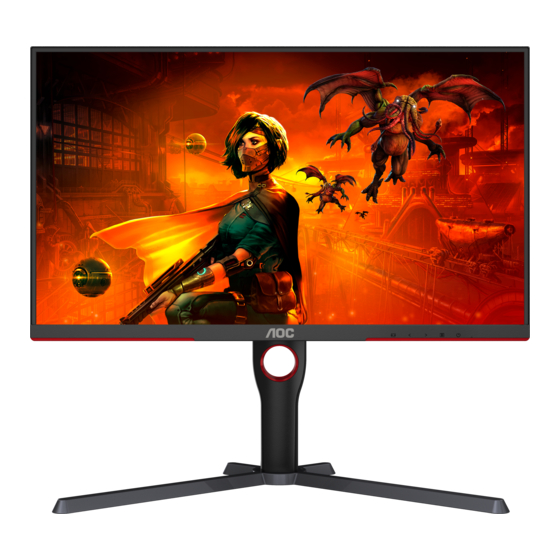

Especificaciones Especificaciones generales Nombre del modelo U27G3X/BK Sistema de control LCD TFT a color Panel Tamaño visible de la imagen Diagonal de 68,4cm Tamaño de punto 0,15525mm (H) x 0,15525mm (V) Pantalla a color 1,07B de colores Velocidad de barrido horizontal 30k-255kHz Tamaño de barrido horizontal...
Página 30
Nota: [1]: el número máximo de colores soportados por este producto es de 1.070 millones. La siguiente tabla enumera las condiciones de configuración (posibles diferencias debido a las limitaciones de salida de algunas tarjetas gráficas): HDMI2.1 DP1.4+DSC YCbCr422 YCbCr444 YCbCr422 YCbCr444 YCbCr420 YCbCr420...
Página 32
Asignaciones de contactos Cable de señal de pantalla en color de 19 contactos Nº de Nº de Nº de Nombre de la señal Nombre de la señal Nombre de la señal contacto contacto contacto Datos TMDS 2+ Datos 0- TMDS Tierra DDC/CEC Protección Datos 2 TMDS Reloj TMDS +...
Página 33
Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización.
