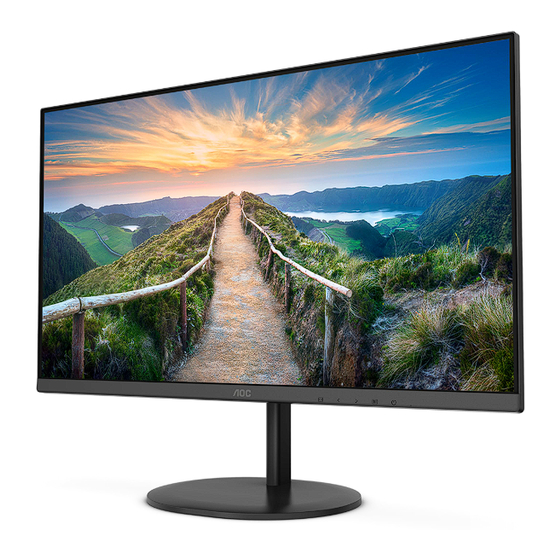

Manual del usuario del
monitor LCD
Q24V4EA/Q27V4EA/
U27V4EA
www.aoc.com
©2020 AOC. All Rights Reserved.
1

Publicidad

loading

Resumen de contenidos para AOC Q24V4EA

  • Página 1 Manual del usuario del monitor LCD Q24V4EA/Q27V4EA/ U27V4EA www.aoc.com ©2020 AOC. All Rights Reserved.
  • Página 2 Seguridad ..................................... 1 Convenciones nacionales ............................1 Alimentación ................................2 Instalación ................................. 3 Limpieza ..................................4 Otros ..................................5 Configuración ..................................6 Contenido de la caja ..............................6 Colocar el pedestal y la base ............................ 7 Ajuste de ángulo de visualización ..........................8 Cómo conectar el monitor ............................
  • Página 3 Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, avisos y advertencias A través de esta guía, los bloques de texto podrían estar acompañados de un icono y estar impresos en negrita o en cursiva.
  • Página 4 100 y 240 V, con 5A como mínimo. La toma de corriente, debe estar instalada cerca del equipo y debe disponer de un acceso fácil. Fabricantes: TPV ELECTRONICS(FUJIAN)CO.,LTD. Modelo: ADPC1938EX(Q24V4EA/Q27V4EA) Modelo: ADPC1945EX(U27V4EA)
  • Página 5 Instalación No coloque el monitor sobre un carrito, base, trípode, soporte o mesa inestable. Si el monitor se cae, podría provocar lesiones a las personas y el producto podría sufrir daños graves. Use sólo el carrito, base, trípode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto.
  • Página 6 Limpieza Limpie la caja del televisor con un paño. Para eliminar las manchas, puede utilizar un detergente suave en lugar de un detergente fuerte, ya que este cauterizará la carcasa del producto. Al realizar la limpieza, asegúrese de que no caiga detergente dentro de la unidad. El paño de limpieza no debe ser demasiado áspero ya que arañaría la superficie la pantalla.
  • Página 7 Otros Si el producto emite un olor, sonido o humo extraño, desconecte el cable de alimentación INMEDIATAMENTE y póngase en contacto con un centro de servicio. Asegúrese de que las aberturas de ventilación no están bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento.
  • Página 8 Warranty card Stand Base Power Cable Adapter HDMI Cable DP Cable No todos los cables de señal se proporcionarán para todos los países y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmación.
  • Página 9 Colocar el pedestal y la base Instale o extraiga la base siguiendo estos pasos. Instalación: Extracción:...
  • Página 10 Ajuste de ángulo de visualización Para obtener una visión óptima es recomendable mirar directamente a la pantalla completa y a continuación ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. Usted puede ajustar el ángulo del monitor como se muestra abajo: NOTA: No toque la pantalla LCD cuando cambie el ángulo.
  • Página 11 Cómo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: U27V4EA Q24V4EA/Q27V4EA 1. Alimentación 2. HDMI 3. DP 4. Auriculares Conexión a un PC 1. Conecte el cable de alimentación a la parte posterior del monitor.
  • Página 12 4. Vuelva a conectar los cables. Consulte el manual del usuario que acompaña al brazo de montaje en pared opcional, para obtener instrucciones sobre cómo adjuntarlo a la pared. Noted : VESA mounting screw holes are not available for all models, please check with the dealer or official department of AOC. 0° 90°...
  • Página 13 Función de Adaptive-Sync 1. La función de Adaptive-Sync está disponible con DP/HDMI. 2. Tarjeta gráfica compatible: A continuación se muestra la lista recomendada, que también puede comprobar visitando www.AMD.com • Radeon™ RX Vega serie • Radeon™ RX 500 serie • Radeon™...
  • Página 14 Ajuste Botones de acceso directo Fuente/Salir Visión nítida/< Volumen/> Menú/Entrar Alimentación cambiar Presione la tecla de encendido para encender / apagar el monitor. Menú / Seleccionar Active el menú OSD o la confirmación de ajuste de función. Volumen / aumento Cuando el menú...
  • Página 15 Clear Vision (Visión nítida) 1. Si el menú OSD no está activo, presione el botón “<” para activar la función Clear Vision (Visión nítida). 2. Utilice los botones “<” o “>” para seleccionar entre las opciones disponibles: Weak (Poca), Medium (Media), Strong (Mucha) u Off (Desactivada).
  • Página 16 OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode 1). Presione el botón MENÚ para activar la ventana OSD. 2).
  • Página 17 Luminance (Luminosidad) Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit Contrast Gamma Gamma 1 Brightness Eco mode Standard HDR Mode Contrast 0-100 Contraste desde el registro digital. (Contraste) Brightness 0-100 Ajuste de la retroiluminación (Brillo) Standard Modo Estándar (Estándar) Text (Texto) Modo Texto...
  • Página 18 Color Setup (Configuración de color) Color Setup Picture Boost OSD Setup Game Setting Extra Exit Luminance Color Temp. Warm DCB Mode Green DCB Demo Blue Recuperar la temperatura de color cálida de la Warm (Cálido) memoria EEPROM. Recuperar la temperatura de color normal de la Normal memoria EEPROM.
  • Página 19 Picture Boost (Ref. de Imagen) OSD Setup Extra Exit Luminance Picture Boost Game Setting Color Setup Bright Frame Brightness H. Position Frame Size Contrast V. Position Bright Frame Activar o Deshabilitar o habilitar el encuadre brillante (Enc. brillante) Desactivar Frame Size 14-100 Ajustar el tamaño del encuadre (Tamaño enc.)
  • Página 20 OSD Setup (Config. OSD) Extra Exit Luminance OSD Setup Game Setting Color Setup Picture Boost Language English H. Position Transparence V. Position Timeout Break Reminder DP Capability Language (Idioma) Seleccionar el idioma de los menús OSD Timeout (Tiemp. 5-120 Ajustar el tiempo de espera de los menús OSD esp.
  • Página 21 Game Setting (Configuración del juego) Extra Exit Color Setup Game Setting Luminance Picture Boost OSD Setup Game Mode Game Color Adaptive-Sync Shadow Control LowBlue Mode Frame Counter Overdrive Dial Point Para reproducir juegos de disparos en primera persona (FPS, First Person Shooters). Mejora los detalles de nivel de negro de temas oscuros.
  • Página 22 Extra Exit Luminance Game Setting Extra Picture Boost OSD Setup Color Setup Input Select Auto DDC/CI Resolution : 2560(H)X1440(V) Off Timer H. Frequency : 67KHz Reset Image Ratio Wide V. Frequency : 60Hz Input Select Seleccionar la fuente de señal de entrada (Selec.
  • Página 23 Exit (Salir) Exit Luminance Color Setup Picture Boost OSD Setup Game Setting Extra Exit (Salir) Salir del menú OSD...
  • Página 24 Indicador LED Estado Color del indicador LED Modo Potencia completa Blanco Modo Activo-desactivo Naranja...
  • Página 25 Por favor, consulte la información de Regulación y Servicio que se encuentra en el Regulación y Servicio CD manual o en www.aoc.com (para encontrar el modelo que compra en su país y para encontrar información sobre Regulación y Servicio en la página de Soporte.)
  • Página 26 Especificaciones Especificaciones generales Nombre del modelo Q24V4EA Sistema de control LCD TFT a color Panel Tamaño visible de la imagen Diagonal de 60.5 cm Tamaño de punto 0.2058mm (H) x 0.2058mm (V) Pantalla a color 16,7 millones de colores Velocidad de barrido horizontal 30-114kHz Tamaño de barrido horizontal...
  • Página 27 Nombre del modelo Q27V4EA Sistema de control LCD TFT a color Panel Tamaño visible de la imagen Diagonal de 68.5 cm Tamaño de punto 0.2331mm (H) x 0.2331mm (V) Pantalla a color 16,7 millones de colores Velocidad de barrido horizontal 30-114kHz Tamaño de barrido horizontal 596.736mm...
  • Página 28 Nombre del modelo U27V4EA Sistema de control LCD TFT a color Panel Tamaño visible de la imagen Diagonal de 68.5 cm Tamaño de punto 0.1554mm (H) x 0.1554mm (V) Pantalla a color 1.07B millones de colores Velocidad de barrido horizontal 30-140kHz Tamaño de barrido horizontal 596.736mm...
  • Página 29 Q24V4EA Q27V4EA U27V4EA...
  • Página 30 Modos de visualización preconfigurados Q24V4EA/Q27V4EA FRECUENCIA FRECUENCIA VERTICAL ESTÁNDAR RESOLUCIÓN HORIZONTAL (KHz) (Hz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz 31.25 SVGA 800x600@56Hz 35.156 56.25 SVGA 800x600@60Hz 37.879...
  • Página 31 U27V4EA FRECUENCIA FRECUENCIA VERTICAL ESTÁNDAR RESOLUCIÓN HORIZONTAL (KHz) (Hz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz 31.25 SVGA 800x600@56Hz 35.156 56.25 SVGA 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188...
  • Página 32 Asignaciones de contactos Cable de señal de pantalla en color de 19 contactos Nº de Nº de Nº de Nombre de la señal Nombre de la señal Nombre de la señal contacto contacto contacto Datos TMDS 2+ Datos 0- TMDS Tierra DDC/CEC Protección Datos 2 TMDS Reloj TMDS +...
  • Página 33 Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización.
