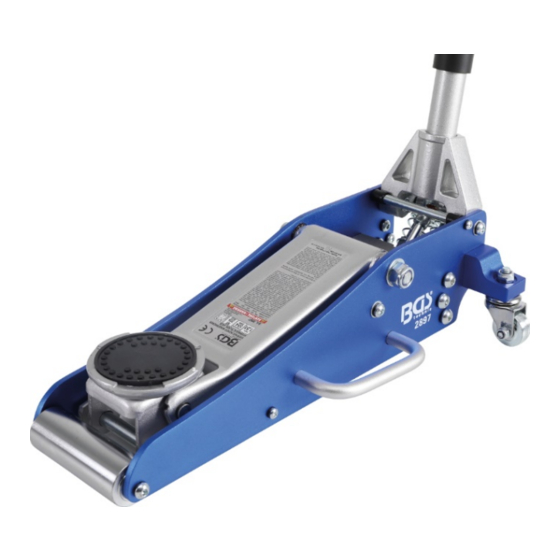

Hydraulischer Rangier-Wagenheber, 1.5 T.
SPEZIFIKATIONEN
Max. Hublast: 1500 Kg
Hubhöhe: 88 – 358 mm
Hubhöhe (bei Nennlast): 210 - 358 mm
Gesamtabmessungen (niedrigste Position): 554 x 247 x 150mm
Abmessungen Vorderrad: Ø 40 mm
Abmessungen Hinterräder: Ø 40 x 16 mm
Abmessungen Hebel: Ø 32 x 945 mm
Durchmesser Hubteller: 95 mm
Materialstärke Hubarm: 3.5 mm
Nettogewicht: 14.3 kg
WARNUNG
•
Lesen und verstehen Sie alle Warnungen und die Bedienungsanleitung vor dem Gebrauch.
•
Überlasten Sie den hydraulischen Wagenheber nicht.
•
Dieser hydraulischen Wagenheber ist nur für den Einsatz auf harten ebenen Flächen geeignet. Bei
Verwendung auf unebenem oder weichem Untergrund kann zu Instabilität des Hebers und zum
Herunterfallen der Last führen.
•
Dieser hydraulische Wagenheber dient nur dem Anheben von Fahrzeugen, nach der Anheben
muss das Fahrzeug mit Unterstellböcken gesichert werden.
•
Ohne Absicherung mit geeigneten Unterstellböcken ist ein Arbeiten unter dem Fahrzeug nicht
erlaubt.
•
Bewegen Sie den hydraulischen Wagenheber nicht, während eine Last angehoben ist.
•
Fahrzeug nur an den vom Fahrzeughersteller angegebenen Hebepunkten anheben.
•
Immer vor dem Anhaben die Last auf Sattel zentrieren.
•
Nehmen Sie keine Änderungen am hydraulischen Wagenheber vor.
•
Die Nichtbeachtung dieser Warnhinweise können zu Verletzungen und / oder Sachschäden führen.
•
Der hydraulischen Wagenheber vor der Verwendung auf eventuelle Schäden überprüfen.
ANWENDUNG
Der Besitzer / Betreiber ist verantwortlich für die Wartung, Pflege und Lesbarkeit aller Warnschilder und
der Bedienungsanleitung, die zum sicheren Betreiben des hydraulischen Wagenhebers beiträgt. Lesen Sie
alle Warnungen und Hinweise. Stellen Sie sicher, dass vor der Verwendung alle Sicherheitshinweise
verstanden werden.
Der hydraulische Wagenheber muss vor jedem Einsatz auf sichtbare Schäden überprüft werden.
Sollte eine Beschädigung festgestellt werden, darf der hydraulische Wagenheber erst nach erfolgter
Reparatur wieder verwendet werden.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 2897
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
