Mantenimiento

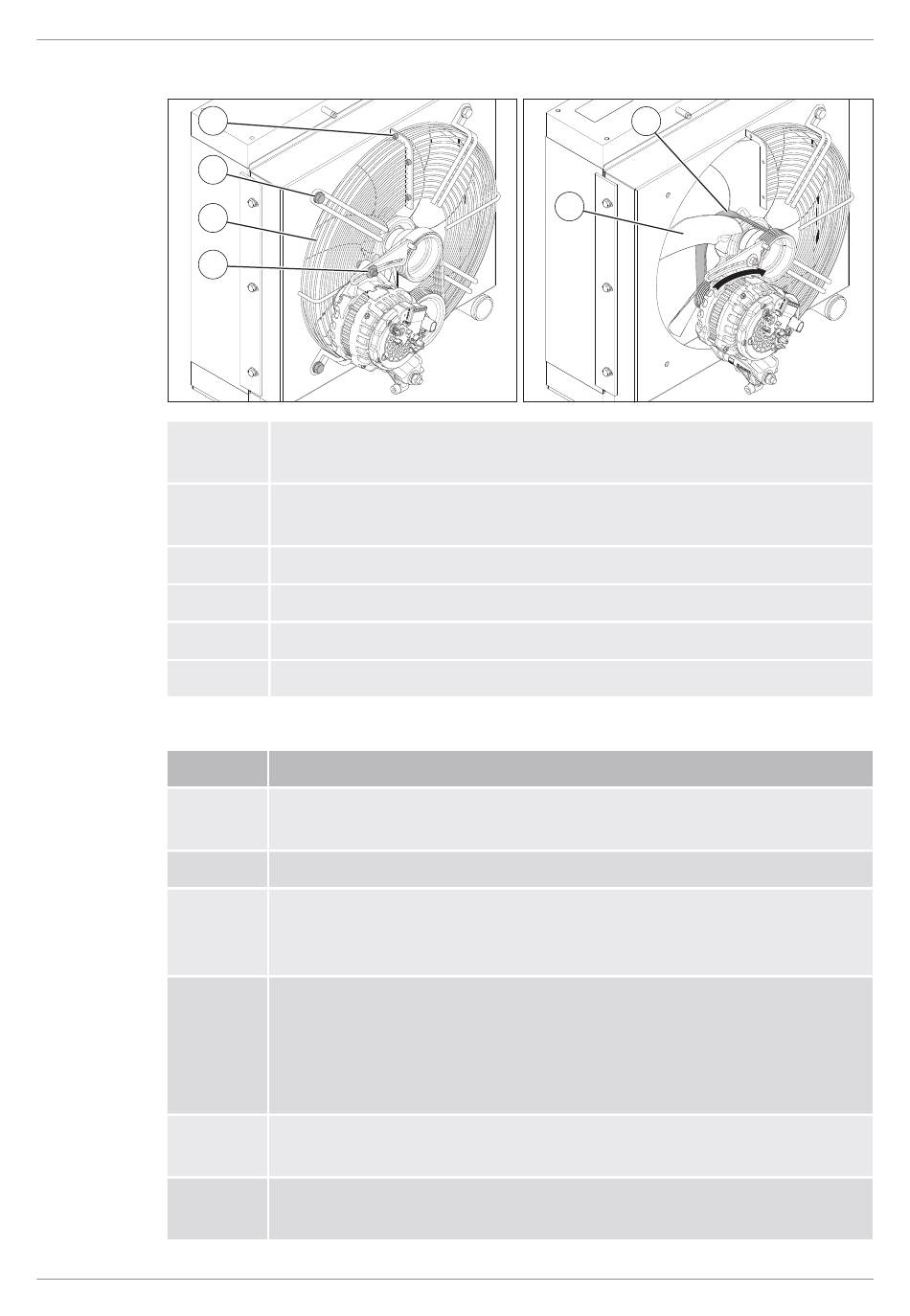

Vista general
1
2
3
4
1
2
3
4
5
6
Procedimiento
Paso
1
2
3
4
5
6
74
Tornillos de conexión, mitades de protección de contacto (supe-
riores e inferiores)
Tornillos de fijación, protección de contacto (inferiores y supe-
riores)
Protección de contacto (mitad izquierda)
Tornillos de fijación del alternador
Correa poly "V"
Aleta del ventilador
Actividad
Desmontar la mitad izquierda de la protección de contacto (3),
para ello soltar los tornillos (1) y (2) (por arriba y por abajo).
Soltar una o dos vueltas el tornillo de fijación (4) del alternador.
Presionar el alternador con la mano en dirección a la bomba de
agua, empujar la correa poly "V" holgada por las ruedas de co-
rrea.
Levantar con cuidado la correa poly "V" por encima de la aleta
del ventilador. Seguir girando el ventilador en sentido contrario
de las agujas del reloj e ir levantando la correa por encima de la
aleta del ventilador que queda hasta que se haya liberado del
todo.
Introducir la nueva correa poly "V" por la aleta del ventilador de
la misma manera desde el lado del radiador.
Colocar y tensar la correa poly "V" en las ruedas de correa (ver
8.2.7 Tensar la correa poly "V", página 72).
Manual de instrucciones
5
6
4H50TIC
