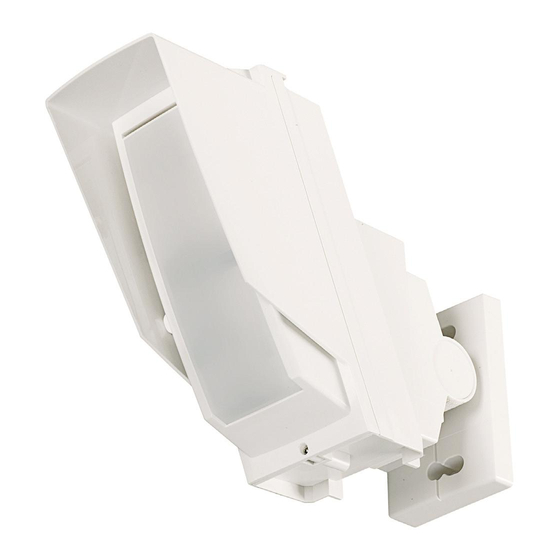

Optex HX-80NRAM Manual De Instalación

Detector para
Detector para
exterior de alto montaje
exterior de alto montaje
HX-80NRAM
HX-80NRAM
< CARACTERÍSTICAS >
3.0 m
24 m
• Funciona con baterías
• Economización lógica de batería
• Compatible con la mayoría de los transmisores inalámbricos
• Área de detección de larga distancia (24 m)
• Área de detección flexible configurable con placas y faldillas
< ÍNDICE >
1 INTRODUCCIÓN
1-1 ANTES DE PONERLO EN FUNCIONAMIENTO ... 1
1-2 IDENTIFICACIÓN DE LAS PARTES ..................... 2
2 ÁREA DE DETECCIÓN
2-1 EXTERIOR DEL ÁREA DE DETECCIÓN .............. 3
2-2 CÓMO REDUCIR EL ÁREA DE DETECCIÓN DE
LARGA DISTANCIA ............................................... 4
2-3 CÓMO DESACTIVAR EL ÁREA DE DETECCIÓN
DE CORTA DISTANCIA......................................... 5
3 PREPARACIONES
3-1 PREPARACIÓN DEL TRANSMISOR .................... 6
3-2 PREPARACIÓN DE LA BATERÍA ......................... 6
4 INSTALACIÓN (BATERÍAS Y TRANSMISOR)
4-1 INSTALACIÓN DE LAS BATERÍAS ....................... 7
1
INTRODUCCIÓN
1-1 ANTES DE PONERLO EN FUNCIONAMIENTO
Advertencia
Respete estas instrucciones de seguridad para prevenir daños serios o incluso la muerte.
Precaución
Siga estas precauciones para prevenir potenciales heridas o daños materiales.
El signo indica Recomendación.
Advertencia
Nunca repare o modifique el producto
MODELO INALÁMBRICO
WIRELESS MODEL
La serie HX con piro-elemento exclusivo de
OPTEX proporciona detección y rendimiento
altamente confiables contra falsas alarmas o
alarmas perdidas. Detección estable y precisa
en entornos exteriores severos.
El signo
No vierta agua sobre el producto
HX-80NRAM
Instrucciones multilingües
Visite el sitio web para encontrar
valiosas versiones lingüísticas.
https://navi.optex.net/manual/08706/
• Piro-elemento exclusivo de OPTEX
• Lógica inteligente AND
• Doble procesamiento de señal
• Análisis lógico del movimiento de vegetación
• Anti enmascaramiento digital
4-2 INSTALACIÓN DEL TRANSMISOR Y DE LA
CAJA DE LAS BATERÍAS...................................... 8
5 INSTALACIÓN (SOPORTE Y UNIDAD PRINCIPAL)
5-1 INSTALACIÓN DEL SOPORTE ............................. 9
5-2 AJUSTE DEL ÁNGULO VERTICAL ..................... 10
5-3 MONTAJE SIN SOPORTE................................... 11
5-4 CABLEADO .......................................................... 11
5-5 TAMPER DE PARED (OPCIONAL) ..................... 12
6 PRUEBA DE FUNCIONAMIENTO (WALK TEST) ..... 13
7 CONFIGURACIÓN DE PARÁMETROS..................... 13
8 FUNCIONES DEL INDICADOR LED ......................... 15
9 ESPECIFICACIONES
9-1 ESPECIFICACIONES .......................................... 16
9-2 DIMENSIONES .................................................... 16
indica Prohibición.
Advertencia
ES-1
NO.59-3265-0 2206-30
MANUAL DE INSTALACIÓN
Modelo que funciona con baterías
con dos PIRs y anti enmascaramiento
Precaución
Móntelo de forma segura
ES
