Lenovo ThinkEdge SE455 V3 Guía De Mantenimiento página 42

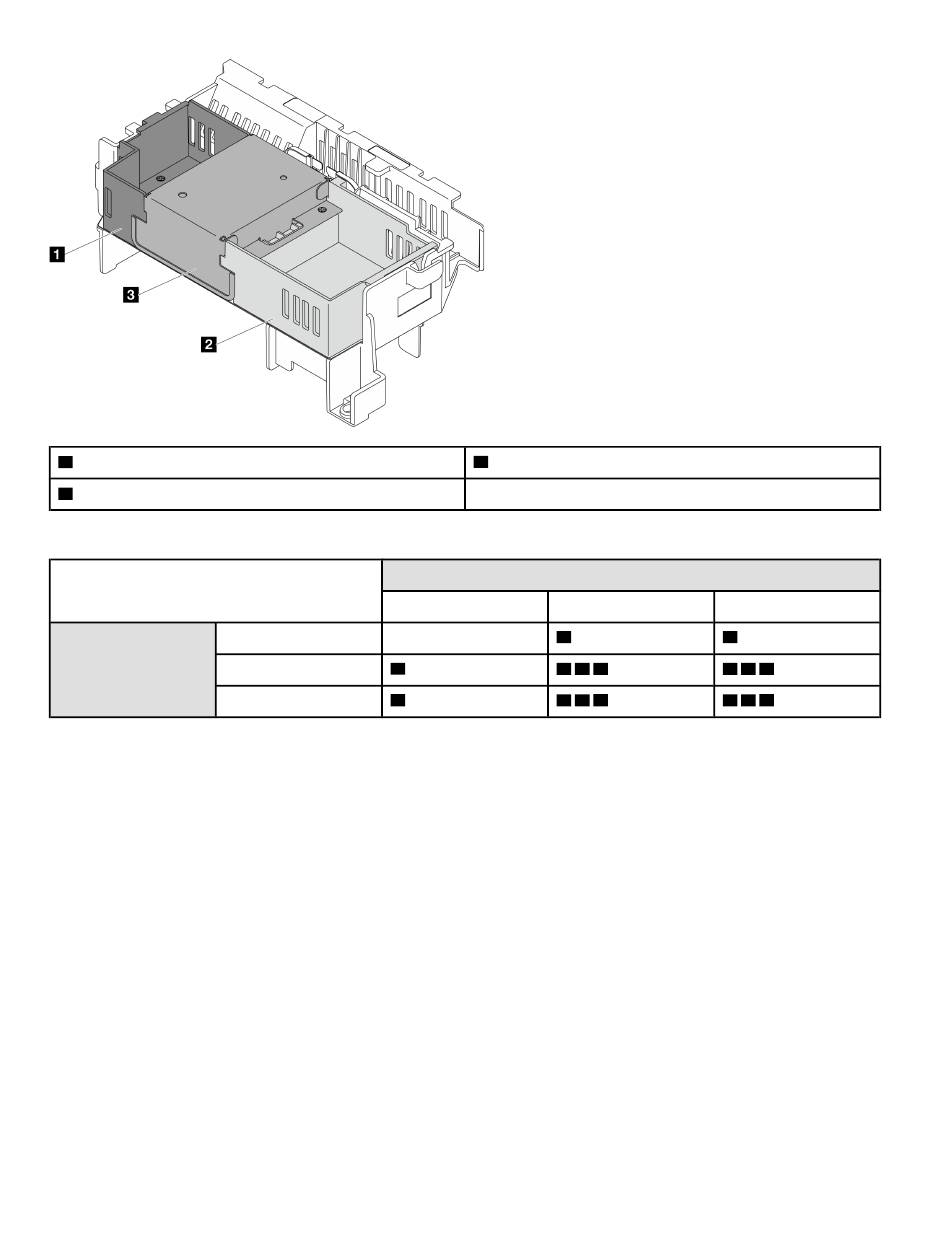

Relleno de expansión 1
1
Relleno de expansión 2
2
Tabla 4. Combinación de deflector de aire del procesador
Tarjeta de expansión Con adaptador FL
PCIe 1
Sin adaptador FL
Sin adaptador
Procedimiento
Paso 1. De ser necesario, quite o instale el relleno de expansión 1.
a. Para quitar el relleno, afloje el tornillo que fija el relleno; a continuación, sujete y levante el
relleno del deflector de aire.
b. Para instalar el relleno, alinee el relleno con el borde del deflector de aire y baje el relleno hasta
que las patillas guía de la parte inferior del relleno estén asentadas en su lugar; a continuación,
coloque un tornillo para fijar el relleno.
34
Guía de mantenimiento de hardware de ThinkEdge SE455 V3
Relleno central
3
Tarjeta de expansión PCIe 2
Con adaptador FL Sin adaptador FL
2
1 1 2 3
1 1 2 3
Sin adaptador
2
1 2 3
1 2 3
