Resumen de contenidos para Ariston SENSYS

  • Página 1 SENSYS INTERFACCIA DI SISTEMA GB SYSTEM INTERFACE FR INTERFACE DE SYSTÈME ES INTERFAZ DE SISTEMA PT INTERFACE DE SISTEMA 3318585...
  • Página 2: Tabla De Contenido

    indice generalità ……………………………………………………………………………………… 3 norme di sicurezza ………………………………………………………………………… 4 caratteristiche tecniche ………………………………………………………………… 5 descrizione prodotto ……………………………………………………………………… 6 struttura menu ……………………………………………………………………………… 8 impostazione display …………………………………………………………………… 10 modalità funzionamento caldaia ………………………………………………… 12 regolazione temperatura ambiente……………………………………………… 13 impostazione acqua calda riscaldamento …………………………………… 14 programmazione oraria riscaldamento ………………………………………...
  • Página 3: Generalità

    Potrete così installare la caldaia nel luo- avvertenze contenute nel presente li- go più indicato e comandarla a distanza. bretto in quanto forniscono importanti L’interfaccia di sistema SENSYS vi con- indicazioni riguardanti l’uso e la manu- sente una semplice ed effi cace gestione tenzione.
  • Página 4: Norme Di Sicurezza

    norme di sicurezza LEGENDA SIMBOLI: ATTENZIONE! L’apparecchio non è destinato a essere Il mancato rispetto dell’avvertenza utilizzato da persone (bambini compresi) comporta rischio di lesioni, in deter- le cui capacità fi siche, sensoriali o men- minate circostanze anche mortali, per tali siano ridotte, oppure con mancanza le persone di esperienza o di conoscenza, a meno...
  • Página 5: Caratteristiche Tecniche

    caratteristiche tecniche Dati tecnici Alimentazione elettrica BUS BridgeNet® Assorbimento elettrico max. < 0,5W Temperatura di funzionamento -10 ÷ 60°C Temperatura di stoccaggio -20 ÷ 70°C Lunghezza e sezione cavo bus NOTA: max. 50 m - min. 0.5 mm² NEL COLLEGAMENTO TRA SENSORE AMBIENTE E CALDA- IA, PER EVITARE PROBLEMI DI INTERFERENZE, UTILIZZA- RE UN CAVO SCHERMATO O UN DOPPINO TELEFONICO.
  • Página 6: Descrizione Prodotto

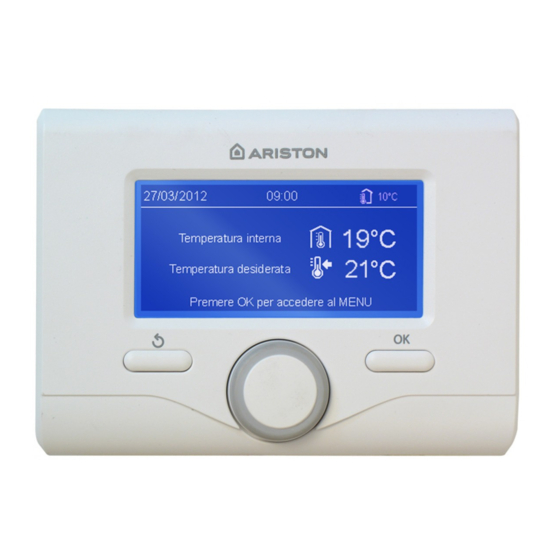

    descrizione del prodotto Tasti e Display: 1. tasto indietro (visualizzazione precedente) 2. manopola 3. tasto (conferma l’operazione o accede al menu principale) 4. DISPLAY Simboli display: Estate ) Inverno OFF caldaia spenta ) Programmazione oraria ) Funzionamento manuale Indicazione presenza fi amma Temperatura ambiente desiderata Temperatura ambiente rilevata Temperatura ambiente desiderata deroga...
  • Página 7 Prima Accensione COMFORT La prima volta che si collega l’interfac- Pressione impianto 1.3 bar cia di sistema SENSYS alla caldaia, viene Presenza fi amma chiesto di scegliere alcune impostazioni di base. Solare attivo (ove presente) Come prima cosa è necessario selezio- Menu completo: nare la lingua dell’interfaccia utente.
  • Página 8: Struttura Menu

    struttura menu utente SCHERMATA PRINCIPALE Le funzioni presenti nel dispositivo sono organizzate su tre livelli, in base alla loro importanza e frequenza di utilizzo. 1 Schermata principale 2 Menu impostazioni di base 3 Menu completo MENU IMPOSTAZIONI DI BASE Schermata principale Da questo menu è...
  • Página 9 struttura menu utente MENU COMPLETO...
  • Página 10: Impostazione Display

    impostazioni display La schermata princiaple del controllo remoto è personalizzabile. Nella scher- mata principale, è possibile controllare l’ora, la data, la modalità di funziona- mento della caldaia, le temperature impostate o rilevate dall’interfaccia di sistema, la programmazione oraria, le fonti energetiche attive (ove presente) ed il risparmio di emissioni di CO Per accedere alle impostazioni del di- splay premere il tasto OK.
  • Página 11 impostazioni display - Temporizzazione retroilluminazione manopola per impostare l’ora esatta, tramite la manopola impostare il tem- premere il tasto OK per confermare e po di retroiluminazione del display passare alla selezione ed impostazio- dopo l’ultimo utilizzo dell interfaccia ne dei minuti. di sistema viene lasciato inattivo per Premere il tasto OK per confermare.
  • Página 12: Modalità Funzionamento Caldaia

    modalità di funzionamento caldaia Per selezionare la modalità di funziona- mento della caldaia premere il tasto OK. Il display visualizza: - Programmato / Manuale - Estate / Inverno / Off - Menu completo Ruotare la manopola e selezionare: - Estate / Inverno / Off Premere il tasto OK.
  • Página 13: Regolazione Temperatura Ambiente

    Premere il tasto indietro “ “ per uscire dalla regolazione senza salvare la modi- fi ca. L’interfaccia di sistema SENSYS man- terrà il valore di temperatura fi no al ter- mine del tempo impostato, fi nito il quale Modifi ca temperatura ambiente tornerà...
  • Página 14: Impostazione Acqua Calda Riscaldamento

    impostazione acqua calda riscaldamento Per accedere alle impostazioni riscalda- mento, premere il tasto OK. Ruotare la manopola e selezionare: - Menu completo Premere il tasto OK. Ruotale la manopola e selezionare: - Impostazione riscaldamento Premere il tasto OK. Per impostare la temperatura di manda- ta ruotale la manopola e selezionare: - Temperatura impostata riscaldamento...
  • Página 15: Programmazione Oraria Riscaldamento

    programmazione oraria riscaldamento Ruotare la manopola e modifi care il va- La programmazione oraria permette lore di temperatura ambiente durante il alla caldaia di riscaldare l’ambiente se- periodo comfort (il display visualizza il condo le proprie esigenze. valore lampeggiante della temperatura). Premere il tasto OK per confermare.
  • Página 16 programmazione oraria riscaldamento Ruotare la manopola e selezionare: - Giorni rimanenti nell’eventualità di giorni non ancora programmati e ripetere le operazioni precedentemente descritte Ruotare la manopola e selezionare: - Modifi ca per modifi care eventuali periodo pre- cedentemente programmati Ruotare la manopola e selezionare: - Esci per uscire dalla impostazione pro- grammazione oraria.
  • Página 17: Programmi Pre-Impostati

    programmazione oraria riscaldamento - PROGRAMMI PRE-IMPOSTATI Premere il tasto OK. Ruotare la manopola e selezionare la zona in cui si desidera effettuare la pro- grammazione oraria. Premere il tasto OK. Ruotare la manopola e selezionare - Imposta programmazione Premere il tasto OK. Ruotare la manopola e selezionare tra: - Programma famiglia - Programma no pranzo...
  • Página 18: Funzionamento Modalità Manuale Riscaldamento

    funzionamento modalità manuale riscaldamento La modalità manuale, disattiva la pro- grammazione oraria di riscaldamento. Il funzionamento manuale, permette di mantenere il riscaldmanto in continuo. Per selezionare il funzionamento della caldaia in modalità manuale premere il tasto OK per accedere al Menu. Ruotare la manopola e selezionare: - Programmato / Manuale Premere il tasto OK.
  • Página 19: Impostazione Acqua Calda Sanitaria

    impostazione acqua calda sanitaria Per accedere alle impostazioni acqua calda sanitaria, premere il tasto OK. Ruotare la manopola e selezionare: - Menu completo Premere il tasto OK. Ruotale la manopola e selezionare: - Impostazione acqua calda Premere il tasto OK. Ruotale la manopola e selezionare: - Temperatura impostata acqua calda Premere due volte il tasto OK.
  • Página 20: Programmazione Oraria Acqua Calda Sanitaria

    programmazione oraria acqua calda sanitaria Per impostare la programmazione ora- In entrambi i casi ruotare la manopola ria acqua calda sanitaria premere il ta- ed impostare la temperatura comfort e sto OK. ridotta, premere il tasto OK per confer- Ruotare la manopola e selezionare mare.
  • Página 21: Funzioni Speciali

    funzioni speciali Per impostare la programmazione di La funzione AUTO imposta automatica- una delle funzione speciali premere il mente il regime di funzionamento della tasto OK. caldaia in base al tipo di installazione e alle condizioni ambientali. Ruotare la manopola e selezionare La termoregolazione di un edifi...
  • Página 22: Solare & Bollitore (Se Disponibile)

    Solare & Bollitore (ove presente) In presenza di un impianto solare, è pos- sibile visualizzare le prestazioni energe- tiche del sistema installato. Ruotare la manopola e selezionare - Menu completo Premere il tasto OK. Ruotare la manopola e selezionare - Prestazioni sistema Premere il tasto OK.
  • Página 23: Installazione

    Prima del montaggio togliere la tensio- ne alla caldaia. Installazione a parete Il fi ssaggio al muro dell’interfaccia di sustema Sensys deve essere effettuato prima del collegamento alla linea BUS. - prima di collegare i fi li alla base dell’interfaccia di sistema, far scorre- re la linguetta di protezione del con- fi...
  • Página 24 installazione Collegamento alla caldaia NOTA: Nel collegamento tra sensore L’invio, la ricezione e la decodifi ca dei ambiente e caldaia, per evitare proble- segnali avviene tramite il protocollo BUS mi di interferenze, utilizzare un cavo BridgeNet®, che mette in comunicazio- schermato o un doppino telefonico.
  • Página 25: Struttura Menu Area Tecnicna

    struttura menu area tecnica Lingua, data e ora (Seguire le indicazioni del display, premere OK ad ogni inserimento per memorizzare) Impostazione Rete BUS BridgeNet (lista variabile in base ai dispositivi connessi) Controllo remoto (locale) Controllo solare Caldaia Menu completo (nelle pagine seguenti sono elencati tutti i menu/parametri disponibili) Confi...
  • Página 26: Menu Completo

    area tecnica - Premere contemporaneamente i tasti Attenzione indietro “ “ e “OK” fi no alla visualiz- Per garantire la sicurezza e il corretto zazione sul display “Inserimento codi- funzionamento dell’interfaccia di siste- ce “. ma, la messa in funzione deve essere - Ruotare la manopola per inserire il co- eseguita da un tecnico qualifi...
  • Página 27: Configurazione Guidata

    area tecnica Parametri Zona 3 Test & Utilità Ruotare la manopola e selezionare: Parametri Assistenza - Parametri Parametri Ibrido (permette la visualizzazione e l’impo- Altre Periferiche stazione dei parametri essenziali per il corretto funzionamento della caldia) Free (periferiche 2° strato) Free (periferiche 2°...
  • Página 28 area tecnica - Test valvola tre vie - Visualizzazioni - Test ventilatore - Cambio scheda caldaia Premere il tasto OK per confermare. Premere il tasto OK per confermare. Premere due il tasto indietro “ “ per ri- Premere due il tasto indietro “ “...
  • Página 29: Termoregolazione

    termoregolazione Per impostare i parametri di termorego- curva a seconda del tipo di impianto di lazione premere contemporaneamenti i riscaldamento e premere il tasto OK. - impianto a bassa temperatura tasti indietro “ “ e “OK” fi no alla vi- sualizzazione sul display “Inserimento (pannelli a pavimento) curva da 0,2 a 0,8...
  • Página 30 termoregolazione portata, le curve sono divise in due grup- golabile tra 20 (massima infl uenza) e 0 (infl uenza eslcusa). In questo modo - impianti a bassa temperatura è possibile regolare il contributo della - impianti ad alta temperatura temperatra ambiente nel calcolo dellla La divisione dei due gruppi è...
  • Página 31: Menu - Impostazioni

    menu - impostazioni DESCRIZIONE RANGE NOTE RETE Rete BUS Caldaia Interfaccia di sistema Controllo solare Multi funzione Energy Manager Energy Manager ibrido Gestore cascate Pompa di calore Rete BUS attuale Sensore ambiente Controllo multi zona Modem remoto Clip multi funzione Fresh Water Station Controllo piscine Interfaccia utente...
  • Página 32 menu - impostazioni DESCRIZIONE RANGE NOTE Parametri generici caldaia Impostazioni Livello Lenta Accensione Alto rapporto modulazione ON - OFF 0. Esclusa Modulazione ventilatore 1. Attiva 0. Termostato Pavimento Termostato Pavimento o TA2 1. Termostato Ambiente2 0. Assente Termoregolazione 1. Presente 0.
  • Página 33 menu - impostazioni DESCRIZIONE RANGE NOTE Riscaldamento-1 Livello Max Pot Riscaldamento Assoluta Livello Max Pot Riscaldalmento Regolabile Percentuale Potenza Max Sanitario Percentuale Potenza min Percentuale Potenza Max Riscaldamento 0. Manuale Tipo Ritardo di Accensione Riscaldamento 1. Automatico Impostazione Ritardo Accensione Postcircolazione Riscaldamento 0.
  • Página 34 menu - impostazioni DESCRIZIONE RANGE NOTE Sanitario 0. Disabilitata Funzione Comfort 1. Temporizzata 2. Sempre Attiva Tempo Anticiclaggio Comfort Ritardo Partenza Sanitario 0. Anticalcare Logica Spegn Bruciatore Sanitario 1. Set-point più 4°C Post-raffreddamento Sanitario ON - OFF Ritardo San- > Risc Celectic ON - OFF Funzione Anti-legionella...
  • Página 35 menu - impostazioni DESCRIZIONE RANGE NOTE Ripristino Impost di Fabbrica OK = Sì, esc = No SOLARE Impostaz Generali Impostazione Temperatura Accumulo Impostazione Temp. Ridotta Accumulo Statistiche Solari Energia Solare Energia Solare 2 Tempo Tot ON Pompa Solare Tempo Tot Sovratemperatura Coll Solare Impostazioni Solari 1 Funzione Anti Legionella ON - OFF...
  • Página 36 menu - impostazioni DESCRIZIONE RANGE NOTE Impostazioni Portata Fluido Gruppo Ciroclazione Digitale ON - OFF Presenza sensore pressione ON - OFF Presenza Anodo Pro-Tech ON - OFF 0. Richiesta integrazione Funzione Uscita AUX 1. Allarme 2. Pompa de-stratifi cazione Delta T obbiettivo x modulazione Frequenza antilegionella Temperatura obbiettivo antilegionella Parametro generico solare...
  • Página 37 menu - impostazioni DESCRIZIONE RANGE NOTE Sonda uscita collettore Diagnostica Solare 2 Portata Circuito Solare Pressione Circuito Solare 0. Non defi nito 1. 150 l Capacità Accumulo 2. 200 l 3. 300 l Numero Docce Disponibili % Riempimento Bollitore Storico Errori Ultimi 10 Errori Reset Lista Errori Reset? OK=Si, esc=No...
  • Página 38 menu - impostazioni DESCRIZIONE RANGE NOTE 0. Bassa Temperatura Range Temperatura 1. Alta Temperatura 0. Temperatura Fissa di Mandata 1. Dispositivi ON/OFF 2. Solo Sonda Ambiente Selezione Tipologia Termoregolazione 3. Solo Sonda Esterna 4. Sonda Ambiente + Sonda Esterna Curva Termoregolazione Spostamento Parallelo Infl...
  • Página 39 menu - impostazioni DESCRIZIONE RANGE NOTE 0. Velocità fi ssa Zone pump modulation 1. Modulante su deltaT 2. Modulante su pressione DeltaT obbiettivo per modulazione Velocità fi ssa pompa PARAMETRI ZONA 2 Imposta Temperature Temperatura Giorno Temperatura Notte Temperatura Zona 2 Temperatura Antigelo zona Parametri generici Parametro generico zona...
  • Página 40 menu - impostazioni DESCRIZIONE RANGE NOTE 0. Termosifoni Veloci 1. Termosifoni Medi 2. Termosifoni Lenti 3. Impianto Pavimento Veloce Tipologia Circuito Riscaldamento 4. Impianto Pavimento Medio 5. Impianto Pavimento Lento 6. Controllo Ambiente solo Proporzionale Max azione Integrale su sensore ambiente Diagnostica Zona 2 Temperatura Ambiente Temperatura Set ambiente...
  • Página 41 menu - impostazioni DESCRIZIONE RANGE NOTE Parametro generico zona Parametro generico zona Parametro generico zona Impostazioni Zona 3 0. Bassa Temperatura Range Temperatura 1. Alta Temperatura 0. Temperatura Fissa di Mandata 1. Dispositivi ON/OFF 2. Solo Sonda Ambiente Selezione Tipologia Termoregolazione 3.
  • Página 42 menu - impostazioni DESCRIZIONE RANGE NOTE Termosifoni Veloci Termosifoni Medi Termosifoni Lenti Impianto Pavimento Veloce Tipologia Circuito Riscaldamento Impianto Pavimento Medio Impianto Pavimento Lento Controllo Ambiente solo Pro- porzionale Max azione Integrale su sensore ambiente Diagnostica Zona 3 Temperatura Ambiente Temperatura Set ambiente Temperatura mandata Temperatura ritorno...
  • Página 43 menu - impostazioni DESCRIZIONE RANGE NOTE 0. OFF Controllo valvola mix Z2 1. Aperto 2. Chiuso 0. OFF Controllo valvola mix Z3 1. Aperto 2. Chiuso Modulo di zona 0. Non defi nito 1. MCD 2. MGM II Schema idraulico 3.
  • Página 44 menu - impostazioni DESCRIZIONE RANGE NOTE 0. OFF Controllo valvola mix Z3 1. Aperto 2. Chiuso Modulo di zona 2 0. Non defi nito 1. MCD 2. MGM II Schema idraulico 3. MGM III 4. MGZ I 5. MGZ II 6.
  • Página 45 menu - impostazioni DESCRIZIONE RANGE NOTE PARAMETRI ASSISTENZA Statistiche Ore Bruciatore ON Risc (h x10) Ore Bruciatore ON San (h x10) Nr Distacchi Fiamma (n x10) Nr Cicli Accensione (n x10) Durata Media Richieste Calore Numero Cicli Riempimento Caldaia Livello Modulazione Bruciatore Stato Ventilatore ON - OFF Velocità...
  • Página 46 menu - impostazioni DESCRIZIONE RANGE NOTE Temperatura Fumi Temperatura esterna Solare & Bollitore Temperatura Misurata Accumulo Temperatura Collettore Solare Temperatura Ingresso Sanitario Sonda Bollitore Bassa Temperatura Set Bollitore Stratifi cazione Service Mesi Mancanti Alla Manutenzione Abilitazione Avvisi Manutenzione ON - OFF Cancellazione Avvisi Manutenzione Cancellare? OK=Sì, esc=No 0.
  • Página 47 menu - impostazioni DESCRIZIONE RANGE NOTE PARAMETRI IBRIDO User Parameters 0. Eco Plus 1. Eco Eco / Comfort 2. Medio 3. Comfort 4. Comfort Plus 0. Auto Forzamento manuale PdC/Caldaia 1. Solo Caldaia 2. Solo PdC Statistiche Energy Manager PdC ore di funzionamento (h/10) PdC n.
  • Página 48 menu - impostazioni DESCRIZIONE RANGE NOTE Ora Inizio Modo Notturno PdC [hh:mm] Ora Fine Modo Notturno PdC [hh:mm] Costo kWh gas (PCS) Costo kWh elettricità Costo kWh elettricità tariffa ridotta Parametro generico energy manager Parametro generico energy manager Parametro generico energy manager Temperature PdC Temperatura esterna Temperatura mandata PdC...
  • Página 49 menu - impostazioni DESCRIZIONE RANGE NOTE PdC Codice Errore Scheda HYDI Stato Energy Manager Info Energy Manager Costo attuale KWh da PdC Costo attuale KWh da Caldaia Costo stimato KWh da PdC Costo stimato KWh da Caldaia Temperatura Mandata Riscaldamento Temperatura Ritorno Riscaldamento 0.
  • Página 50 menu - impostazioni DESCRIZIONE RANGE NOTE Attiva valvola 3 vie ON - OFF Attiva uscita AUX ON - OFF 0. OFF Controllo valvola mix 1. Aperto 2. Chiuso Parametri FWS 0. Non defi nito Schema Idraulico 1. Senza pompa ricircolo sanit 2.
  • Página 51 menu - impostazioni DESCRIZIONE RANGE NOTE 0. Non defi nito 1. 3 zone dirette 2. Notifi ca errori e reset Selezione funzione 3. Termostato differenziale 4. Termostato 5. Uscita temporizzata Attivazione modo manuale ON - OFF Controllo OUT1 ON - OFF Controllo OUT2 ON - OFF Controllo OUT3...
  • Página 52 menu - impostazioni DESCRIZIONE RANGE NOTE Parametro generico multifunzionale Parametro generico multifunzionale Parametro generico multifunzionale Parametro generico multifunzionale Parametro generico multifunzionale Parametro generico multifunzionale Parametro generico multifunzionale PARAMETRI ZONA 4 Impostazione Temperature Temperatura Giorno Temperatura Notte Temperatura set Z4 Parametri generici Parametro generico zona Parametro generico zona Impostazione Zona 4...
  • Página 53 menu - impostazioni DESCRIZIONE RANGE NOTE Min Temperatura Termosifoni Veloci Termosifoni Medi Termosifoni Lenti Impianto Pavimento Veloce Tipologia Circuito Riscaldamento Impianto Pavimento Medio Impianto Pavimento Lento Controllo Ambiente solo Propor- zionale Max azione Integrale su sensore ambiente Diagnostica Zona 4 Temperatura Ambiente Temperatura Set ambiente Temperatura mandata...
  • Página 54 menu - impostazioni DESCRIZIONE RANGE NOTE Parametri generici Parametro generico zona Parametro generico zona Impostazione Zona 5 0. Bassa Temperatura Range Temperatura Zona 5 1. Alta Temperatura 0. Temperatura Fissa di Mandata 1. Dispositivi ON/OFF 2. Solo Sonda Ambiente Selezione tipologia termoregolazione 3.
  • Página 55 menu - impostazioni DESCRIZIONE RANGE NOTE Stato Richiesta Calore Z5 ON - OFF Stato Pompa ON - OFF Dispositivi Zona5 0. Velocità fi ssa Modulazione pompa zona 1. Modulante su delta T 2. Modulante su pressione DeltaT obbiettivo per modulazione Velocità...
  • Página 56 menu - impostazioni DESCRIZIONE RANGE NOTE Infl uenza Ambiente Proporzionale Max Temperatura Min Temperatura Termosifoni Veloci Termosifoni Medi Termosifoni Lenti Impianto Pavimento Veloce Tipologia Circuito Riscaldamento Impianto Pavimento Medio Impianto Pavimento Lento Controllo Ambiente solo Pro- porzionale Max azione Integrale su sensore ambiente Diagnostica Zona 6 Temperatura Ambiente Temperatura Set ambiente...
  • Página 57: Tabela Codici Errori

    tabella codici errori ERRORE DESCRIZIONE ERRORE DESCRIZIONE Sovratemperatura Sonda Ing San Difettosa Errore Sensore Pressione Coll Solare Max Temp Coll Solare Antigelo Sovratemp Accumulo Circolazione Insuffi ciente Sonda acc alta difettosa Sonda ritorno risc solare difettosa Sonda ingresso collettore difettosa Riempi Impianto Sonda uscita collettore difettosa Premi Puls Riempimento...
  • Página 58 tabella codici errori ERRORE DESCRIZIONE ERRORE DESCRIZIONE Errore confi guraz ATM Pressost ON Vent OFF Errore relè gas Pressost OFF Vent ON Errore caldaia Sovratemp Fumi Errore caldaia Sonda Scamb Aperta Mdm-Bus Com err Err Ventilatore GPRS mdm error Ritardo Press Fumi Sim Card error Apertura Press Fumi Mdm-PCB Com err...
  • Página 59 tabella codici errori Ripristino funzionamento ERRORE DESCRIZIONE In caso di blocco sul display dell’inter- Sonda Ritorno Separatore Difettosa faccia di sistema viene visualizzato un Blocco PdC Tipo 1 codice errore che si riferisce al tipo di arresto ed alla causa che lo ha generato. PdC Errore sensore Evaporatore Per ripristinare il normale funzionamen- PdC Errore sensore Gas...
  • Página 60 table of contents overview ……………………………………………………………………………………… 61 safety regulations ………………………………………………………………………… 62 technical features ………………………………………………………………………… 63 product description ……………………………………………………………………… 64 menu structure …………………………………………………………………………… 66 display settings …………………………………………………………………………… 68 boiler operating modes ……………………………………………………………… 70 room temperature regulation ……………………………………………………… 71 heating hot water settings …………………………………………………………… 72 heating schedule programming ……………………………………………………...
  • Página 61: Overview

    The SENSYS system interface can be used to communicate with the boiler This manual constitutes an integral and from your favourite room in the house. essential part of the product. This means the boiler can be fi tted at the...
  • Página 62: Safety Regulations

    safety regulations SYMBOL LEGEND: CAUTION! The device is not intended for use by per- Failure to comply with this warning sons (including children) with reduced implies the risk of personal injury, physical, sensory or mental abilities, or which in some circumstances may that lack the necessary experience and even be fatal.
  • Página 63: Technical Features

    technical features Technical data Power supply BridgeNet® BUS Electrical absorption max. < 0.5 W Operating temperature -10 ÷ 60°C Storage temperature -20 - 70°C Bus wire length and cross-sectional area NOTE: max. 50 m - min. 0.5 mm² IN ORDER TO AVOID INTERFERENCE PROBLEMS, WHEN CONNECTING THE ROOM SENSOR TO THE BOILER, USE A SHIELDED CABLE OR TWISTED PAIR CABLE.
  • Página 64: Product Description

    product description Buttons and Display: 1. back button (previous screen) 2. knob button (to confi rm operation or access main menu) 4. DISPLAY Display symbols: Summer ) Winter OFF, boiler switched off ) Schedule programming ) Manual operation Flame present indication Desired room temperature Room temperature detected Desired room temperature override...
  • Página 65 Initial start-up Solar heating system active The fi rst time the SENSYS system inter- (where present) face is connected to the boiler, you will Complete menu: be asked to select a few basic settings. First, you will need to select the user in- Heating settings terface language.
  • Página 66: Menu Structure

    user menu structure MAIN SCREEN The device functions are grouped into three levels, depending on their impor- tance and the frequency with which they are used. 1 Main screen 2 Basic settings menu BASIC SETTINGS MENU 3 Complete menu Main screen This menu can be used to display the system operating status and adjust the desired room temperature, simply by...
  • Página 67 user menu structure COMPLETE MENU...
  • Página 68: Display Settings

    display settings The main screen of the remote control can be customised. The main screen can be used to check the time, date, boiler operating mode, temperature settings or temperatures detected by the system interface, schedule programming, active energy sources (if applicable) and the emissions saved.
  • Página 69 display settings Press OK to confi rm the choice, and - Backlight time press the back button " " to return to use the knob to set the time for which the previous screen. the display backlight remains on after the last time the system interface was Turn the knob and select: used and has remained inactive for a...
  • Página 70: Boiler Operating Modes

    boiler operating modes Press the OK button to select the boiler operating mode. The display screen shows: - Programmed / Manual - Summer / Winter / Off - Complete menu Turn the knob and select: - Summer / Winter / Off Press the OK button.
  • Página 71: Room Temperature Adjustment

    Press the back button " " to exit ad- justment without saving the changes. The SENSYS system interface will main- Scheduled room temperature adjustment tain the temperature value until the end programming of the set time period, when the pre-set...
  • Página 72: Heating Hot Water Settings

    heating hot water setting To access the heating settings, press the OK button. Turn the knob and select: - Complete menu Press the OK button. Turn the knob and select: - Heating settings Press the OK button. To set the fl ow temperature, turn the knob and select: - Set heating temperature Press the OK button.
  • Página 73: Heating Schedule Programming

    heating schedule programming Turn the knob and adjust the room tem- Schedule programming allows the boiler perature value during the comfort period to heat the room in accordance with your (the temperature value will fl ash on the own requirements. display).
  • Página 74 heating schedule programming Turn the knob and select: - Remaining days if there are any days which have not yet been programmed, then repeat the steps described above. Turn the knob and select: - Change to change any previously programmed periods Turn the knob and select: - Exit...
  • Página 75: Pre-Set Programs

    heating schedule programming - PRE-SET PROGRAMS Press the OK button. Turn the knob and select the zone in which you wish to apply schedule pro- gramming. Press the OK button. Turn the knob and select: - Set programming Press the OK button. Turn the knob and select among the fol- lowing: - Family program...
  • Página 76: Manual Heating Mode

    manual heating mode Manual mode disables heating schedule programming. Manual operation allows the heating to be kept on constantly. To select manual boiler operation, press the OK button to access the Menu. Turn the knob and select: - Programmed / Manual Press the OK button.
  • Página 77: Domestic Hot Water Settings

    domestic hot water settings To access the domestic hot water set- tings, press the OK button. Turn the knob and select: - Complete menu Press the OK button. Turn the knob and select: - Hot water settings Press the OK button. Turn the knob and select: - Set hot water temperature Press the OK button twice.
  • Página 78: Domestic Hot Water Schedule Programming

    domestic hot water schedule programming Press OK to set domestic hot water In both cases, turn the knob and set the schedule programming. comfort and reduced temperature, then Turn the knob and select: press the OK button to confi rm. - Complete menu Turn the knob and select: Press the OK button.
  • Página 79: Special Functions

    special functions To set special function programming, The AUTO function automatically sets press the OK button. the boiler operating regime in accord- ance with the installation type and the Turn the knob and select: environmental conditions. - Complete menu The temperature adjustment of a build- Press the OK button.
  • Página 80: Solar Heating System & Indirect Cylinder (If Applicable)

    Solar heating system & Indirect cylinder (where present) If a solar heating system is fi tted, the energy-related performance of the in- stalled system can be displayed. Turn the knob and select: - Complete menu Press the OK button. Turn the knob and select: - System performance Press the OK button.
  • Página 81: Installation

    Before fi tting the appliance, make sure fi g. 2 the electricity supply is not connected. Wall installation The Sensys system interface must be fi tted to the wall before the BUS line is connected. - before connecting the wires to the...
  • Página 82: System Interface

    installation Connection to the boiler NOTE: To avoid interference problems The sending, receiving and decoding of when connecting the room sensor and signals occurs through the BridgeNet® boiler, use a shielded cable or twisted BUS protocol, which puts the boiler and pair cable.
  • Página 83: Technical Area Menu Structure

    technical area menu structure Language, date and time (Follow the instructions on the display and press OK to memorise every time you enter new data) BridgeNet BUS network settings (list varies depending on connected devices) Remote control (local) Solar control Boiler Complete menu (all available menus/parameters are listed on the followng pages)
  • Página 84: Zone Settings

    technical area - Simultaneously press the back “ “ Warning and “OK” buttons until “Enter code" To guarantee safety and correct opera- appears on the display. tion of the system interface, it must be - Turn the knob to enter the technical commissioned by a qualifi...
  • Página 85: Guided Confi Guration Menu

    technical area Zone 3 Parameters Tests & Utilities Assistance Parameters Turn the knob and select: Hybrid Parameters - Parameters Other Peripherals (used to view and set the essential pa- rameters for correct boiler operation) Free (2nd tier peripherals) Free (2nd tier peripherals) Press the OK button.
  • Página 86 technical area - Fan test Press the OK button to confi rm. Press the OK button to confi rm. Press the back button " " to return to Press the back button " " to return to the previous screen. the previous screen.
  • Página 87: Temperature Adjustment

    temperature adjustment To set the temperature adjustment pa- cordance with the type of heating system rameters, simultaneously press and and press the OK button. - low temperature system hold the back “ “ and “OK” buttons until "Enter code" appears on the dis- (fl...
  • Página 88 temperature adjustment - low temperature systems Turn the knob and select: - high temperature systems 4.2.5 Maximum fl ow temperature The two groups are divided based on Press the OK button. the different point of origin of the curves Turn the knob and set the most suitable for high-temperature systems, which value, then press the OK button.
  • Página 89: Menu - Settings

    menu - settings DESCRIPTION RANGE NOTE NETWORK BUS network Boiler System interface Solar control Multifunction Energy Manager Energy Manager hybrid Cascade management device Heat pump Current BUS network Room sensor Multizone control Remote modem Multifunction clip Fresh Water Station Swimming pool control User interface Multiroom control System interface...
  • Página 90 menu - settings DESCRIPTION RANGE NOTE General boiler parameters Settings Slow ignition level High modulation ratio ON - OFF 0. Off Fan modulation 1. On 0. Under-fl oor heating thermo- Under-fl oor heating thermostat or RT2 stat 1. Room thermostat 2 0.
  • Página 91 menu - settings DESCRIPTION RANGE NOTE Heating - 1 Max. absolute heating power level Max. adjustable heating power level Max. domestic hot water power percentage Min. power percentage Max. heating power percentage 0. Manual Heating ignition delay type 1. Automatic Ignition delay setting Heating post-circulation 0.
  • Página 92 menu - settings DESCRIPTION RANGE NOTE Domestic hot water 0. Disabled Comfort function 1. Timed 2. Always enabled Comfort anti-cycling time Domestic hot water delay 0. Anti-limescale Domestic hot water burner exting. logic 1. Set-point plus 4°C Domestic hot water post-cooling ON - OFF DHW->Heat delay Celectic...
  • Página 93 menu - settings DESCRIPTION RANGE NOTE Restore default settings OK = Yes, esc = No SOLAR HEATING SYSTEM General settings Storage tank temperature setting Reduced storage tank temperature setting Solar statistics Solar energy Solar energy 2 Total time solar pump ON Total solar collector overheating time Solar settings 1 Anti-Legionnaire's disease function...
  • Página 94 menu - settings DESCRIPTION RANGE NOTE Fluid fl ow rate settings Digital circulation unit ON - OFF Presence of pressure sensor ON - OFF Presence of Pro-Tech anode ON - OFF 0. Request for integration AUX output function 1. Alarm 2.
  • Página 95 menu - settings DESCRIPTION RANGE NOTE Collector inlet sensor Collector outlet sensor Solar H.S. diagnostics 2 Solar circuit fl ow rate Solar circuit pressure 0. Not defi ned 1. 150 l Storage tank capacity 2. 200 l 3. 300 l Number of showers available % Indirect cylinder fi...
  • Página 96 menu - settings DESCRIPTION RANGE NOTE Zone 1 settings 0. Low temperature Temperature range 1. High Temperature 0. Fixed fl ow temperature 1. Devices ON/OFF 2. Room sensor only Temperature adjustment type selection 3. Outdoor sensor only 4. Room sensor + Outdoor sensor Temperature adjustment curve Parallel shifting...
  • Página 97 menu - settings DESCRIPTION RANGE NOTE 0. Fixed speed Zone pump modulation 1. Modulating on delta T 2. Modulating on pressure Target delta T for modulation Fixed pump speed ZONE 2 PARAMETERS Temperature setting Daytime temperature Night-time temperature Zone 2 temperature Zone anti-frost temperature General parameters Zone general parameter...
  • Página 98 menu - settings DESCRIPTION RANGE NOTE 0. Quick radiators 1. Medium radiators 2. Slow radiators 3. Quick under-fl oor system Heating circuit type 4. Medium under-fl oor system 5. Slow under-fl oor system 6. Room control only Proportional Max. integral action on room sensor Zone 2 diagnostics Room temperature Set room temperature...
  • Página 99 menu - settings DESCRIPTION RANGE NOTE Zone general parameter Zone general parameter Zone general parameter Zone 3 settings 0. Low temperature Temperature range 1. High temperature 0. Fixed fl ow temperature 1. Devices ON/OFF 2. Room sensor only Temperature adjustment type selection 3.
  • Página 100 menu - settings DESCRIPTION RANGE NOTE Quick radiators Medium radiators Slow radiators Heating circuit type Quick under-fl oor system Medium under-fl oor system Slow under-fl oor system Room control, proportional only Max. integral action on room sensor Zone 3 diagnostics Room temperature Set room temperature Flow temperature...
  • Página 101 menu - settings DESCRIPTION RANGE NOTE 0. OFF Z3 mixing valve control 1. Open 2. Closed Zone module 0. Not defi ned 1. MCD 2. MGM II Hydraulics diagram 3. MGM III 4. MGZ I 5. MGZ II 6. MGZ III Flow T correction 0.
  • Página 102 menu - settings DESCRIPTION RANGE NOTE 0. Not defi ned 1. MCD 2. MGM II Hydraulics diagram 3. MGM III 4. MGZ I 5. MGZ II 6. MGZ III Flow T correction 0. Heat request AUX output function 1. External pump 2.
  • Página 103 menu - settings DESCRIPTION RANGE NOTE No. of fl ame cutouts (no. x 10) No. of ignition cycles (no. x 10) Average heat request duration Number of fi lling cycles Boiler Burner modulation level Fan status ON - OFF Fan speed x 100 RPM 0.
  • Página 104 menu - settings DESCRIPTION RANGE NOTE Solar collector temperature Domestic hot water inlet temperature Low indirect cylinder sensor Indirect cylinder stratifi cation set tempera- ture Service Months remaining until next service Enable servicing indications ON - OFF Cancel servicing indications Cancel? OK=Yes, esc=No 0.
  • Página 105 menu - settings DESCRIPTION RANGE NOTE 0. Eco Plus 1. Eco Eco / Comfort 2. Average 3. Comfort 4. Comfort Plus 0. Auto Manual HP/boiler forcing 1. Boiler only 2. HP only Energy Manager statistics HP operating hours (h/10) HP ignition cycles (n/10) HP defrosting cycles (n/10) HP+boiler operating hours (h/10) Energy costs 1...
  • Página 106 menu - settings DESCRIPTION RANGE NOTE HP night mode end time [hh:mm] Gas kWh cost (HHV) Electricity kWh cost Reduced tariff electricity kWh cost General energy manager parameter General energy manager parameter General energy manager parameter HP temperatures Outdoor temperature HP fl...
  • Página 107 menu - settings DESCRIPTION RANGE NOTE Energy Manager status Energy Manager info Actual kWh cost from HP Actual kWh cost from boiler Estimated kWh cost from HP Estimated kWh cost from boiler Heating fl ow temperature Heating return temperature 0. Off Heating pump status 1.
  • Página 108 menu - settings DESCRIPTION RANGE NOTE Activate AUX output ON - OFF 0. OFF Check mixing valve 1. Open 2. Closed FWS parameters 0. Not defi ned 1. Without DHW recirculation Hydraulics diagram pump 2. With DHW recirculation pump Type of domestic hot water circulation 0.
  • Página 109 menu - settings DESCRIPTION RANGE NOTE 0. Not defi ned 1. 3 direct zones 2. Error notifi cation and reset Function selection 3. Differential thermostat 4. Thermostat 5. Timed outlet Manual mode activation ON - OFF OUT1 control ON - OFF OUT2 control ON - OFF OUT3 control...
  • Página 110 menu - settings DESCRIPTION RANGE NOTE General multifunctional parameter General multifunctional parameter General multifunctional parameter General multifunctional parameter General multifunctional parameter General multifunctional parameter General multifunctional parameter ZONE 4 PARAMETERS Temperature settings Daytime temperature Night-time temperature Z4 set temperature General parameters Zone general parameter Zone general parameter Zone 4 setting...
  • Página 111 menu - settings DESCRIPTION RANGE NOTE Min. temperature Quick radiators Medium radiators Slow radiators Heating circuit type Quick under-fl oor system Medium under-fl oor system Slow under-fl oor system Room control, proportional only Max. integral action on room sensor Zone 4 diagnostics Room temperature Set room temperature Flow temperature...
  • Página 112 menu - settings DESCRIPTION RANGE NOTE General parameters Zone general parameter Zone general parameter Zone 5 setting 0. Low temperature Zone 5 temperature range 1. High temperature 0. Fixed fl ow temperature 1. Devices ON/OFF 2. Room sensor only Temperature adjustment type selection 3.
  • Página 113 menu - settings DESCRIPTION RANGE NOTE Z5 heat request status ON - OFF Pump status ON - OFF Zone 5 devices 0. Fixed speed Zone pump modulation 1. Modulating on delta T 2. Modulating on pressure Target delta T for modulation Fixed pump speed ZONE 6 PARAMETERS Temperature settings...
  • Página 114 menu - settings DESCRIPTION RANGE NOTE Proportional room infl uence Max. temperature Min. temperature Quick radiators Medium radiators Slow radiators Heating circuit type Quick under-fl oor system Medium under-fl oor system Slow under-fl oor system Room control, proportional only Max. integral action on room sensor Zone 6 diagnostics Room temperature Set room temperature...
  • Página 115: Table Of Error Codes

    table of error codes ERROR DESCRIPTION ERROR DESCRIPTION Overheating Faulty DHW in sensor Pressure sensor error Max. solar coll. temp. Anti-frost solar coll. Storage tank overheat Insuffi cient circulation Faulty high storage tank sensor Faulty solar heating return sensor Defective collector inlet sensor Fill system Defective collector outlet sensor Press fi...
  • Página 116 table of error codes ERROR DESCRIPTION ERROR DESCRIPTION Servicing scheduled Low fan speed Call Service Centre Faulty fl ue gas sensor ATM confi g. error Press. switch ON fan OFF Gas relay error Press. switch OFF fan ON Boiler error Flue gas overheat Boiler error Exchange sensor open...
  • Página 117 table of error codes Restoring operation ERROR DESCRIPTION If the system shuts down, a code will BUS communication error appear on the system interface display Energy Manager signalling the type of shutdown and the Separator fl ow sensor reason behind it. Faulty To restore normal operation, follow the instructions provided on the display or, if...
  • Página 118 table des matières généralités …………………………………………………………………………………… 119 consignes de sécurité ………………………………………………………………… 120 caractéristiques techniques ………………………………………………………… 121 description du produit ………………………………………………………………… 122 structure menu …………………………………………………………………………… 124 réglage de l'affi cheur …………………………………………………………………… 126 mode de fonctionnement chaudière …………………………………………… 128 réglage température ambiante …………………………………………………… 129 réglage eau chaude chauffage ……………………………………………………...
  • Página 119: Généralités

    L'interface de système SENSYS vous d’appeler le Service d’Assistance Tech- permet de dialoguer avec votre chau- nique. dière depuis votre pièce préférée. Vous pourrez ainsi installer la chaudière à Ce manuel très important forme un tout l’endroit le plus indiqué et la comman- avec l'appareil.
  • Página 120: Consignes De Sécurité

    consignes de sécurité LÉGENDE DES SYMBOLES : ATTENTION ! Cet appareil n'est pas destiné à être utilisé Le non-respect des avertissements par des personnes (enfants compris) dont comporte un risque de lésions et peut les capacités physiques, sensorielles ou même dans certains cas entraîner la mentales sont réduites ou qui ne disposent mort.
  • Página 121: Caractéristiques Techniques

    caractéristiques techniques Données techniques Alimentation électrique BUS BridgeNet® Puissance électrique absorbée max. < 0,5W Température de fonctionnement -10 ÷ 60°C Température de stockage -20 ÷ 70°C Longueur et section du câble Bus REMARQUE : max. 50 m - min. 0.5 mm² LORS DU RACCORDEMENT ENTRE LA SONDE D'AMBIANCE ET LA CHAUDIÈRE, POUR ÉVITER DES PROBLÈMES D'IN- TERFÉRENCES, UTILISER UN CÂBLE BLINDÉ...
  • Página 122: Description Du Produit

    description du produit Touches et Affi cheur : 1. touche Retour (affi chage précédent) 2. bouton 3. touche (confi rmer l'opération ou accéder au menu principal) 4. AFFICHEUR Légende symboles affi cheur : Été ) Hiver OFF chaudière éteinte ) Programmation horaire ) Fonctionnement manuel Indication présence de fl...
  • Página 123 Première mise en service 1.3 bar Lors de la première connexion de l'in- Présence de fl amme terface de système SENSYS à la chau- Solaire activé (ou présent) dière, on vous demande de procéder à quelques réglages de base. Menu complet : Il faut avant tout sélectionner la langue...
  • Página 124: Structure Menu

    structure menu utilisateur AFFICHAGE PRINCIPAL Les fonctions présentes dans le dispo- sitif sont organisées sur trois niveaux, selon leur importance et leur fréquence d'utilisation. 1 Affi chage principal 2 Menu réglages de base MENU RÉGLAGES DE BASE 3 Menu complet Affi...
  • Página 125 structure menu utilisateur MENU COMPLET...
  • Página 126: Réglage De L'affi Cheur

    réglages de l'affi cheur L'affi chage principal de la commande à distance peut être personnalisé. L'affi - chage principal permet de contrôler l'heure, la date, le mode de fonctionne- ment de la chaudière, les températures réglées ou détectées par l'interface de système, la programmation horaire, les sources d'énergie actives (si présentes) et la réduction des émissions de CO...
  • Página 127 réglages de l'affi cheur - Temporisation rétro-éclairage exacte, appuyez sur la touche OK pour réglez à l'aide du bouton le temps de valider et passez à la sélection et au rétro-éclairage de l'affi cheur, après la réglage des minutes. dernière utilisation de l'interface de Appuyez sur la touche OK pour vali système il reste inactivé...
  • Página 128: Mode De Fonctionnement Chaudière

    mode de fonctionnement chaudière Pour sélectionner le mode de fonction- nement de la chaudière appuyez sur la touche OK. L’affi cheur signale : - Programmé / Manuel - Été / Hiver / Off - Menu complet Tournez le bouton et sélectionnez : - Été...
  • Página 129: Réglage Température Ambiante

    Appuyez sur la touche retour " “ pour sortir du réglage sans enregistrer la modifi cation. L’interface de système SENSYS main- tiendra la valeur de température jusqu'à la fi n du temps sélectionné, à la fi n du- quel il reviendra à la température am- Modifi...
  • Página 130: Réglage Eau Chaude Chauffage

    réglage eau chaude chauffage Pour accéder aux réglages chauffage, appuyez sur la touche OK. Tournez le bouton et sélectionnez : - Menu complet Appuyez sur la touche OK. Tournez le bouton et sélectionnez : - Réglage chauffage Appuyez sur la touche OK. Pour régler la température de départ, tournez le bouton et sélectionnez : - Température sélectionnée chauffage...
  • Página 131: Programmation Horaire Chauffage

    programmation horaire chauffage Appuyez à nouveau sur la touche OK - Sélectionnez T Confort Appuyez sur la touche OK. pour revenir à l'affi chage précédent. La programmation horaire permet à la Tournez le bouton et modifi ez la valeur de température ambiante pendant la chaudière de chauffer la pièce selon ses besoins.
  • Página 132 programmation horaire chauffage Une fois la programmation terminée, tournez le bouton et sélectionnez Sau- vegarder. Appuyez sur la touche OK pour valider. Tournez le bouton et sélectionnez : - Jours restants en cas de jours pas encore program- més et refaites les opérations décrites précédemment Tournez le bouton et sélectionnez : - Modifi...
  • Página 133 programmation horaire chauffage - PROGRAMMES PRÉSÉLECTIONNÉS Appuyez sur la touche OK. Tournez le bouton et sélectionnez la zone où vous souhaitez effectuer la pro- grammation horaire. Appuyez sur la touche OK. Tournez le bouton et sélectionnez - Réglage programmation Appuyez sur la touche OK. Tournez le bouton et sélectionnez : - Programme famille - Programme sans déjeuner...
  • Página 134: Fonctionnement Mode Manuel Chauffage

    fonctionnement mode manuel chauffage Le mode manuel, désactive la program- mation horaire de chauffage. Le fonctionnement manuel, permet de maintenir le chauffage en continu. Pour sélectionner le fonctionnement de la chaudière en mode manuel, appuyez sur la touche OK pour accéder au Menu. Tournez le bouton et sélectionnez : - Programmé...
  • Página 135: Réglage Eau Chaude Sanitaire

    réglage eau chaude sanitaire Pour accéder aux réglages eau chaude sanitaire, appuyez sur la touche OK. Tournez le bouton et sélectionnez : - Menu complet Appuyez sur la touche OK. Tournez le bouton et sélectionnez : - Réglage eau chaude Appuyez sur la touche OK.
  • Página 136: Programmation Horaire Eau Chaude Sanitaire

    programmation horaire eau chaude sanitaire Pour sélectionner la programmation sanitaire, Électrosolaire) horaire d'eau chaude sanitaire appuyez Dans les deux cas, tournez le bouton et sur la touche OK. réglez la température confort et réduite, Tournez le bouton et sélectionnez appuyez sur la touche OK pour valider. - Menu complet Tournez le bouton et sélectionnez : Appuyez sur la touche OK.
  • Página 137: Fonctions Spéciales

    fonctions spéciales Pour effectuer la programmation d'une La fonction AUTO sélectionne automa- des fonctions spéciales, appuyez sur la tiquement le régime de fonctionnement touche OK. de la chaudière selon le type d'instal- lation et les conditions environnemen- Tournez le bouton et sélectionnez tales.
  • Página 138: Solaire & Ballon (Si Disponible)

    Solaire & Ballon (si présent) En présence d'une installation solaire, il est possible d'affi cher les performances énergétiques du système installé. Tournez le bouton et sélectionnez - Menu complet Appuyez sur la touche OK. Tournez le bouton et sélectionnez - Performances système Appuyez sur la touche OK.
  • Página 139: Installation

    Installation murale Il faut procéder à la fi xation murale de l'interface de système Sensys avant d'ef- fectuer le raccordement à la ligne BUS. - avant de raccorder les fi ls à la base de l'interface de système, il faut faire glisser la languette de protection du Fig.
  • Página 140 installation Raccordement à la chaudière L'envoi, la réception et le décodage des REMARQUE : Lors du raccordement signaux se font par le biais du proto- entre la sonde d'ambiance et la chau- cole BUS BridgeNet® qui assure les dière, pour éviter des problèmes d'in- échanges entre la chaudière et l'inter- terférences, utilisez un câble blindé...
  • Página 141: Structure Menu Aire Technique

    structure menu aire technique Langue, date et heure (Suivre les indications de l'affi cheur, appuyer sur OK à chaque insertion pour enregistrer) Réglage du Réseau BUS BridgeNet (liste variable selon les dispositifs connectés) Commande à distance (locale) Contrôle solaire Chaudière Menu complet (tous les menus/paramètres disponibles sont énumérés dans les pages suivantes) Confi...
  • Página 142 aire technique - Appuyez simultanément Attention touches Retour " " et "OK" jusqu'à Pour garantir la sécurité et le bon fonc- l'affi chage de l'option "Insérer code". tionnement de l'interface de système, - Tournez le bouton pour insérer le code sa mise en service doit être effectuée 234.
  • Página 143: Menu Réglage Guidé

    aire technique Paramètres Zone 3 Test & utilité Tournez le bouton et sélectionnez : Paramètres Assist - Paramètres Paramètres Hybride (permet l'affi chage et le réglage des 10 Autres Périphériques paramètres essentiels au bon fonction- nement de la chaudière) Appuyez sur 11 Free (périphériques 2ème couche) 12 Free (périphériques 2ème couche) la touche OK.
  • Página 144 aire technique - Test vanne à 3 voies - Paramètres gaz - Test ventilateur - Affi chages Appuyez sur la touche OK pour valider. - Changement carte chaudière Appuyez sur la touche retour " " pour Appuyez sur la touche OK pour valider. revenir à...
  • Página 145: Réglage Zone

    régulation thermique Pour entrer les paramètres de régulation selon le type d'installation de chauffage et thermique appuyez simultanément sur les appuyez sur la touche OK. - installation basse température touches Retour " " et "OK" jusqu'à l'affi - chage de l'option "Insérer code". (panneaux au sol) courbe de 0,2 à...
  • Página 146 régulation thermique vante, les courbes sont divisées en deux L’infl uence de la sonde d'ambiance est ré- groupes : glable entre 20 (infl uence maximum) et 0 (in- - installations basse température fl uence exclue). Il est ainsi possible de régler - installations haute température l'infl...
  • Página 147: Menu - Réglages

    menu - réglages DESCRIPTION SÉLECTION NOTES RÉSEAU Réseau BUS Chaudière Interface de système Contrôle solaire Multi fonction Energy Manager Energy Manager hybride Régulateur cascade Pompe à chaleur Réseau BUS actuel Capteur d’ambiance Contrôle multizones Modem à distance Clip multifonction Fresh Water Station Contrôle piscines Interface utilisateur Contrôle multi-pièces...
  • Página 148 menu - réglages DESCRIPTION SÉLECTION NOTES Réglages Niveau allumage lent Haut rapport de modulation ON - OFF 0. Exclue Modulation ventilateur 1. Active 0. Thermostat Sol Thermostat Sol ou TA2 1. Thermostat d'ambiance2 0. Absent Thermorégulation 1. Présent 0. Désactivée 1.
  • Página 149 menu - réglages DESCRIPTION SÉLECTION NOTES Niveau Max Puiss chauffage réglable Pourcentage puissance max eau chaude sanit Pourcentage puissance min Pourcentage puissance max chauffage 0. Manuel Type retard d'allumage chauffage 1. Automatique Réglage retard allumage Post-circulation chauffage 0. Basse vitesse Fonctionnement circulateur 1.
  • Página 150 menu - réglages DESCRIPTION SÉLECTION NOTES Temps Anti-cyclage confort Retard départ eau chaude sanitaire 0. Anticalcaire Logique extinction brûleur eau chaude sanitaire 1. Point de consigne plus 4°C Post-refroidissement eau chaude sanitaire ON - OFF Retard San->Chauff Celectic ON - OFF Fonction anti-légionellose ON - OFF Fréquence anti-légionellose...
  • Página 151 menu - réglages DESCRIPTION SÉLECTION NOTES Réglage Temp. réduite accumulation Statistiques modules solaires Energie solaire Energie Solaire 2 Temps tot ON pompe solaire Temps tot surchauffe coll. solaire Réglage Solaires 1 Fonction anti-légionellose ON - OFF 0. Non défi ni 1.
  • Página 152 menu - réglages DESCRIPTION SÉLECTION NOTES 0. Demande intégration Fonction sortie AUX 1. Alarme 2. Pompe déstratifi cation Delta T objectif x modulation Fréquence anti-légionellose Température objectif anti-légionellose Paramètre générique solaire Paramètre générique solaire Mode manuel Activation mode manuel ON - OFF Activation pompe solaire ON - OFF Activation vanne 3 voies...
  • Página 153 menu - réglages DESCRIPTION SÉLECTION NOTES 0. Non défi ni 1. 150 l Capacité accumulateur 2. 200 l 3. 300 l Nombre de douches disponibles % remplissage ballon Historique des erreurs 10 dernières erreurs Réinitialiser liste erreurs Reset ? OK=Oui, esc=Non Réinitialiser menu Rétablir confi...
  • Página 154 menu - réglages DESCRIPTION SÉLECTION NOTES Courbe de thermorégulation Déplacement parallèle Infl uence proportionnelle de la sonde d'ambiance Max T Min T 0. Radiateurs rapides 1. Radiateurs Moyens 2. Radiateurs lents 3. Installation au sol rapide Type circuit chauffage 4. Installation au sol moyenne 5.
  • Página 155 menu - réglages DESCRIPTION SÉLECTION NOTES Température jour Température nuit Température Zone 2 Température hors gel zone Paramètres génériques Paramètre générique zone Paramètre générique zone Paramètre générique zone Réglages zone 2 0. Basse température Plage températures 1. Haute température 0. Température fi xe de départ 1.
  • Página 156 menu - réglages DESCRIPTION SÉLECTION NOTES Diagnostic Zone 2 Température ambiante Température set ambiance Température départ Température retour Etat demande de chaleur Z2 ON - OFF Etat Pompe ON - OFF Dispositifs Zone 2 0. Vitesse fi xe Zone modulation pompe 1.
  • Página 157 menu - réglages DESCRIPTION SÉLECTION NOTES 0. Température fi xe de départ 1. Dispositifs ON/OFF 2. Uniquement sonde d'ambiance Sélection type thermorégulation 3. Uniquement sonde extérieure 4. Sonde d'ambiance + Sonde extérieure Courbe de thermorégulation Déplacement parallèle Réglages zone 3 Max T Min T 0.
  • Página 158 menu - réglages DESCRIPTION SÉLECTION NOTES Température ambiante Température set ambiance Température départ Température retour Etat demande de chaleur Z3 ON - OFF Etat Pompe ON - OFF Dispositifs Zone3 0. Vitesse fi xe Zone modulation pompe 1. Modulante sur delta T 2.
  • Página 159 menu - réglages DESCRIPTION SÉLECTION NOTES 0. Non défi ni 1. MCD 2. MGM II Schéma hydraulique 3. MGM III 4. MGZ I 5. MGZ II 6. MGZ III Correction T Départ 0. Demande de chaleur Fonction sortie AUX 1. Pompe extérieure 2.
  • Página 160 menu - réglages DESCRIPTION SÉLECTION NOTES 0. Non défi ni 1. MCD 2. MGM II Schéma hydraulique 3. MGM III 4. MGZ I 5. MGZ II 6. MGZ III Correction T Départ 0. Demande de chaleur Fonction sortie AUX 1. Pompe extérieure 2.
  • Página 161 menu - réglages DESCRIPTION SÉLECTION NOTES Nbre cycles d'allumage (n x10) Durée moyenne demandes de chaleur Nombre de cycles de remplissage Chaudière Niveau modulation brûleur Etat Ventilateur ON - OFF Vitesse Ventilateur x100RPM 0. OFF Niveau vitesse pompe 1. Vitesse basse 2.
  • Página 162 menu - réglages DESCRIPTION SÉLECTION NOTES Sonde ballon basse Température Set Ballon stratifi cation Service Mois manquants à l'entretien Activation avis d'entretien ON - OFF Effacement avis d'entretien Effacer ? OK=Oui esc=Non 0. Echangeur eau chaude sanitaire Etat engorgement échangeur eau chaude sani- taire 1.
  • Página 163 menu - réglages DESCRIPTION SÉLECTION NOTES 0. Auto Forçage manuel PAC/Chaudière 1. Uniquement chaudière 2. Uniquement PAC Statistiques gestion d'énergie PAC heures de fonctionnement (h/10) PAC nbre Cycles allumage (n/10) PAC nbre Cycles dégivrage (n/10) PAC+chaudière heures de fonctionnement (h/10) Coûts de l'énergie 1 Temp Ext.
  • Página 164 menu - réglages DESCRIPTION SÉLECTION NOTES Paramètre générique energy manager Paramètre générique energy manager Températures PAC Température extérieure Température départ PAC Température retour PAC Température évaporateur PAC Température gaz PAC PAC Température Condensateur (ICT) Etat PAC Fréquence mesurée compresseur Modulation demandée au compresseur Modulation calculée chaudière 0.
  • Página 165 menu - réglages DESCRIPTION SÉLECTION NOTES Température départ chauffage Température retour chauffage 0. Éteinte Etat Pompe chauffage 1. Allumée Cycles de vérifi cation HP Forçage mode dégivrage PAC ON - OFF Forçage compresseur PAC fréq fi xe ON - OFF Historique des erreurs 10 dernières erreurs Réinitialiser liste erreurs...
  • Página 166 menu - réglages DESCRIPTION SÉLECTION NOTES 0. Temporisée Type pompe circulation sanitaire 1. Après soutirage Paramètre générique FWS Paramètre générique FWS Paramètre générique FWS Diagnostic FWS Température sortie eau sanitaire Température entrée eau sanitaire Température retour chauffage Température départ chauffage Débit eau sanitaire Sonde ballon basse Consommation eau sanitaire totale...
  • Página 167 menu - réglages DESCRIPTION SÉLECTION NOTES Température IN2 Température IN3 Etat OUT1 Etat OUT2 Etat OUT3 Thermostat différentiel Différentiel allumage thermostat Différentiel arrêt thermostat Maxima température IN1 Maxima température IN2 Minima température IN1 Thermostat Température programmée thermostat Hystérésis thermostat Paramètres génériques Paramètre générique multifonctionnel Paramètre générique multifonctionnel Paramètre générique multifonctionnel...
  • Página 168 menu - réglages DESCRIPTION SÉLECTION NOTES Paramètres génériques Paramètre générique zone Paramètre générique zone Réglage zone 4 0. Basse température Page Température Zone 4 1. Haute température 0. Température fi xe de départ 1. Dispositifs ON/OFF 2. Uniquement sonde d'ambiance Sélection type régulation thermique 3.
  • Página 169 menu - réglages DESCRIPTION SÉLECTION NOTES Etat demande chaleur Z 4 ON - OFF Etat Pompe ON - OFF Dispositifs Zone 4 0. Vitesse fi xe Modulation pompe zone 1. Modulante sur delta T 2. Modulante sur pression DeltaT objectif pour modulation Vitesse fi...
  • Página 170 menu - réglages DESCRIPTION SÉLECTION NOTES Température max Température min Radiateurs rapides Radiateurs Moyens Radiateurs lents Installation au sol rapide Type circuit chauffage Installation au sol moyenne Installation au sol lente Contrôle ambiance uniquement pro- portionnel Max action intégrale sur capteur d'ambiance Diagnostic Zone 5 Température ambiante Température set ambiance...
  • Página 171 menu - réglages DESCRIPTION SÉLECTION NOTES Température hors gel zone Paramètres génériques Paramètre générique zone Paramètre générique zone Paramètre générique zone Réglage zone 6 0. Basse température Page Température Zone 6 1. Haute température 0. Température fi xe de départ 1.
  • Página 172 menu - réglages DESCRIPTION SÉLECTION NOTES Température départ Température retour Etat demande de chaleur Z3 ON - OFF Etat Pompe ON - OFF Dispositifs Zone 6 0. Vitesse fi xe Modulation pompe zone 1. Modulante sur delta T 2. Modulante sur pression DeltaT objectif pour modulation Vitesse fi...
  • Página 173: Tableau Des Codes Erreurs

    tableau des codes erreurs ERREUR DESCRIPTION ERREUR DESCRIPTION Surchauffe Sonde collect. solaire défectueuse Erreur capteur pression Sonde entrée eau san. défectueuse Coll Solair Max Temp Coll Solaire Antigel Circulation insuffi sante Surchauffe accumul. Sonde accumul. haute défectueuse Sonde retour chauff. solaire défectueuse Remplir installation Sonde entrée collecteur défectueuse Appuyer touche remplissage...
  • Página 174 tableau des codes erreurs ERREUR DESCRIPTION ERREUR DESCRIPTION Entretien programmé Bas tours Vent Appeler Assistance Sonde fumées défectueuse Erreur confi guration ATM Pressot. ON Vent OFF Erreur relais gaz Pressot. OFF Vent ON Erreur chaudière Surchauf Fumée Erreur chaudière Sonde échang. ouverte Mdm-Bus Com err Err Ventilateur GPRS mdm err...
  • Página 175 tableau des codes erreurs Rétablissement fonctionnement ERREUR DESCRIPTION En cas d'arrêt, sur l'affi cheur de l'inter- Erreur communication BUS face de système on lit un code corres- Energy Manager pondant au type d'arrêt et à la cause qui Sonde départ séparateur l'a provoqué.
  • Página 176 Índice generalidades ……………………………………………………………………………… 177 normas de seguridad …………………………………………………………………… 178 características técnicas ……………………………………………………………… 179 descripción del producto ……………………………………………………………… 180 estructura del menú …………………………………………………………………… 182 programaciones del display ………………………………………………………… 184 modalidad de funcionamiento de la caldera ……………………………… 186 regulación de la temperatura ambiente ……………………………………… 187 programación agua caliente calefacción ……………………………………...
  • Página 177: Generalidades

    La interfaz del sistema SENSYS le per- El presente manual es una parte inte- mite dialogar con la caldera desde el grante y esencial del producto. ambiente preferido de su casa. De este Lea atentamente las instrucciones y las modo, podrá...
  • Página 178: Normas De Seguridad

    normas de seguridad LEYENDA DE SÍMBOLOS: ¡ATENCIÓN! El aparato no debe ser utilizado por perso- No respetar la advertencia signifi ca un nas con capacidades físicas, sensoriales o riesgo de lesiones para las personas, mentales disminuidas o sin experiencia ni que en determinadas ocasiones pue- conocimientos (incluidos los niños), a me- den ser incluso mortales...
  • Página 179: Características Técnicas

    características técnicas Datos técnicos Alimentación eléctrica BUS BridgeNet® Absorción eléctrica máx. < 0,5W Temperatura de funcionamiento -10 ÷ 60°C Temperatura de almacenamiento -20 ÷ 70°C Longitud y sección del cable Bus NOTA: máx. 50 m - mín. 0,5 mm² PARA EVITAR PROBLEMAS DE INTERFERENCIAS DURANTE LA CONEXIÓN ENTRE SENSOR AMBIENTE Y CALDERA UTI- LIZAR UN CABLE BLINDADO O UN CABLE DE PAR TREN- ZADO.
  • Página 180: Descripción Del Producto

    descripción del producto Botones y Display: 1. botón atrás (visualización anterior) 2. botón 3. botón (confi rmar la operación o entrar en el menú principal) 4. DISPLAY Símbolos en el display: Verano ) Invierno OFF caldera apagada ) Programación de tiempo )Funcionamiento manual Indicación presencia llama Temperatura ambiente deseada...
  • Página 181 Presión equipo Primer encendido 1,3 bar La primera vez que se conecta la inter- Presencia llama faz de sistema SENSYS a la caldera se Solar activo (si está presente) solicita elegir algunas de las programa- ciones básicas. Menú completo: Primero es necesario seleccionar el Programaciones calefacción...
  • Página 182: Estructura Menú Usuario

    estructura menú usuario PANTALLA PRINCIPAL Las funciones presentes en el dispositi- vo se organizan en tres niveles, en fun- ción de su importancia y su frecuencia de uso. 1 Pantalla principal 2 Menú programaciones básicas MENÚ PROGRAMACIONES BÁSICAS 3 Menú completo Pantalla principal Desde este menú...
  • Página 183 estructura menú usuario MENÚ COMPLETO...
  • Página 184: Programaciones Del Display

    programaciones del display La pantalla principal del control remoto es personalizable. En la pantalla prin- cipal se puede controlar la hora, la fe- cha, el modo de funcionamiento de la caldera, las temperaturas programadas o registradas de la interfaz de sistema, la programación por tiempo, las fuentes energéticas activas (donde esté...
  • Página 185 programaciones del display y pasar a la selección y programación Girar el botón y seleccionar: de los minutos. - Temporización retroiluminación Presionar la tecla OK para confi rmar. por medio del botón programar el Girar el botón y seleccionar la hora le- tiempo de retroiluminación del dis- gal, presionar la tecla OK, seleccionar play, después que se ha utilizado por...
  • Página 186: Programado

    modo de funcionamiento de la caldera Para seleccionar el modo de funciona- miento de la caldera presionar la tecla El display visualiza: - Programado /Manual - Verano/ Invierno / Off - Menú completo Girar el botón y seleccionar: - Verano/ Invierno / Off Presionar la tecla OK.
  • Página 187: Regulación De La Temperatura Ambiente

    “ para salir de la regulación sin guardar la modifi - cación. La interfaz de sistema SENSYS manten- drá el valor de temperatura hasta que fi nalice el tiempo prefi jado, terminado el Modifi ca la temperatura ambiente en modo cual volverá...
  • Página 188: Programación Agua Caliente Calefacción

    programación agua caliente calefacción Para entrar en las programaciones cale- facción presionar la techa OK. Girar el botón y seleccionar: - Menú completo Presionar la tecla OK. Girar el botón y seleccionar: - Programación calefacción Presionar la tecla OK. Para programar la temperatura de en- trada girar el botón y seleccionar: - Temperatura fi...
  • Página 189: Programación Horaria Calefacción

    programación horaria calefacción Presionar la tecla OK. Presionar nuevamente la tecla OK para Girar el botón y modifi car el valor de la volver a la visualización anterior. temperatura ambiente durante el perío- La programación horaria permite a la do confort (el display visualiza intermi- caldera calentar el ambiente en función tente el valor de la temperatura).
  • Página 190: Programación Guiada

    programación horaria calefacción el botón y seleccionar Guardar. Presionar la tecla OK para confi rmar. Girar el botón y seleccionar: - Días restantes ante la posibilidad que haya días aún no programados y repetir las opera- ciones antes descriptas Girar el botón y seleccionar: - Modifi...
  • Página 191: Programas Pre-Fijados

    programación horaria calefacción - PROGRAMAS PRE-FIJADOS Presionar la tecla OK. Girar el botón y seleccionar la zona en la que se desea realizar la programación por tiempo. Presionar la tecla OK. Girar el botón y seleccionar - Fijar programación Presionar la tecla OK. Girar el botón y seleccionar de entre: - Programa familia - Programa no almuerzo...
  • Página 192: Funcionamiento Modo Manual Calefacción

    funcionamiento modo manual calefacción El modo manual desactiva la programa- ción por tiempo de la calefacción. funcionamiento manual permite mantener la calefacción continua. Para seleccionar el funcionamiento de la caldera en el modo manual presionar la tecla OK para entrar en el Menú. Girar el botón y seleccionar: - Programado /Manual Presionar la tecla OK.
  • Página 193: Programación De Agua Caliente Sanitaria

    programación de agua caliente sanitaria Girar el botón y seleccionar: - Menú completo Presionar la tecla OK. Girar el botón y seleccionar: - Programación agua caliente Presionar la tecla OK. Girar el botón y seleccionar: - Temperatura fi jada del agua caliente Presionar dos veces la tecla OK.
  • Página 194: Programación Horaria Agua Caliente Sanitaria

    programación horaria agua caliente sanitaria Girar el botón y seleccionar presionar la tecla OK para confi rmar. - Menú completo Girar el botón para seleccionar: Presionar la tecla OK. - Fijar programación Presionar la tecla OK. Para fi jar la pro- Girar el botón y seleccionar gramación seguir el procedimiento - Programación agua caliente...
  • Página 195: Funciones Especiales

    funciones especiales Para fi jar la programación de una de las La función AUTO programa automática- funciones especiales presionar el tecla mente el régimen de funcionamiento de la caldera en función del tipo de equipo y de las condiciones ambientales. Girar el botón y seleccionar La termorregulación de un edifi...
  • Página 196: Solar & Hervidor (Si Está Disponible)

    Solar & Hervidor (si está presente) En presencia de un equipo solar, se pue- den visualizar las prestaciones energéti- cas del sistema instalado. Girar el botón y seleccionar - Menú completo Presionar la tecla OK. Girar el botón y seleccionar - Prestaciones del sistema Presionar la tecla OK.
  • Página 197: Instalación

    Instalación de pared La fi jación a la pared de la interfaz de sistema Sensys debe efectuarse antes de la conexión a la línea BUS. - antes de conectar los cables a la base de la interfaz de sistema, hacer pasar la lengüeta de protección del conector...
  • Página 198: Interfaz De Sistema

    instalación Conexión a la caldera El envío, la recepción y la descodifi ca- NOTA: Para evitar problemas de inter- ción de las señales se produce mediante ferencias en la conexión entre sensor el protocolo BUS BridgeNet® que pone ambiente y caldera, utilizar un cable en comunicación la caldera y la interfaz blindado o un cable de par trenzado.
  • Página 199: Estructura Menú Área Técnica

    estructura menú área técnica Idioma, fecha y hora (Seguir las indicaciones del display, presionar OK cada vez que se desea memori- zar) Programación Red BUS BridgeNet (lista variable en base a los dispositivos conectados) Control remoto (wireless) Control solar Caldera Menú...
  • Página 200: Área Técnica

    área técnica - Presionar al mismo tiempo los botones Atención atrás “ “ y “OK” hasta que el display Para garantizar la seguridad y el co- muestre “Inserción código“ rrecto funcionamiento de la interfaz de - Girar el botón para introducir el código sistema, la puesta en funcionamiento técnico (234), presionar la tecla OK, el por un técnico especializado que cum-...
  • Página 201: Menú Confi Guración Guiada

    área técnica Test & Utilidad Parámetros Asistencia Girar el botón y seleccionar: Parámetros Híbrido - Parámetros Otras Periféricas (permite la visualización y la programa- Free (periféricas 2° capa) ción de los parámetros esenciales para el funcionamiento correcto de la calde- Free (periféricas 2°...
  • Página 202: Mantenimiento

    área técnica - Test válvula de tres vías - Parámetros Gas - Test ventilador - Visualizaciones Presionar la tecla OK para confi rmar. - Cambio tarjeta caldera Presionar la tecla atrás “ “para volver Presionar la tecla OK para confi rmar. a la visualización anterior.
  • Página 203: Termorregulación

    termorregulación Para programar los parámetros de función del tipo de equipo de calefacción termorregulación presionar al mismo y presionar la tecla OK. - equipo a baja temperatura tiempo el botón atrás “ “ y luego “OK” hasta que el display muestre “Inserción (paneles en el suelo) curva de 0,2 a 0,8 código“...
  • Página 204 termorregulación En la representación gráfi ca presentada La infl uencia de la sonda ambiente se abajo, las curvas se dividen en dos gru- regula entre 20 (máxima infl uencia) y pos: 0 (infl uencia exclusa). De este modo se - equipos a baja temperatura puede regular la contribución de la tem- - equipos a alta temperatura peratura ambiente en el cálculo de la...
  • Página 205: Menú - Programaciones

    menú - programaciones DESCRIPCIÓN RANGO NOTAS Red BUS Caldera Interfaz de sistema Control solar Multifunción Energy Manager Energy Manager híbrido Administrador de cascada Bomba de calor Red BUS actual Sensor ambiente Control multi zona Modem remoto Clip multi función Fresh Water Station Control piscinas Interfaz usuario Control multi habitación...
  • Página 206 menú - programaciones DESCRIPCIÓN RANGO NOTAS Programaciones Nivel Encendido Lento Alta relación modulación ON - OFF 0. Excluida Modulación ventilador 1. Activa 0. Termostato Suelo Termostato Suelo o TA2 1. Termostato Ambiente 2 0. Ausente Termorregulación 1. Presente 0. Deshabilitada 1.
  • Página 207 menú - programaciones DESCRIPCIÓN RANGO NOTAS Nivel Máx Pot. Calefacción Regulable Porcentaje Potencia Máx. Sanitario Porcentaje Potencia mín. Porcentaje Potencia Máx. Calefacción 0. Manual Tipo de Retraso de Encendido Calef. 1. Automático Programación Retraso Encendido Post circulación Calefacción 0. Baja velocidad Funcionamiento circulador 1.
  • Página 208 menú - programaciones DESCRIPCIÓN RANGO NOTAS 0. Deshabilitada Función Confort 1. Temporizado 2. Siempre Activo Tiempo Anticiclo Confort Retraso salida sanitario 0. Anticalcáreo Lógica Apagado Quemador Sanitario 1. Set-point más 4°C Post-enfriamiento Sanitario ON - OFF Retraso Circ. San.->Calef. Celectic ON - OFF Función Antilegionela ON - OFF...
  • Página 209 menú - programaciones DESCRIPCIÓN RANGO NOTAS SOLAR Programaciones generales Programar la Temperatura del Acumulador Programación Temp. Reducida Acumulador Estadísticas Solares Energía Solar Energía Solar 2 Tiempo Tot ON Bomba Solar Tiempo Tot Sobretemperatura Col Solar Programaciones Solares 1 Función Antilegionela ON - OFF 0.
  • Página 210 menú - programaciones DESCRIPCIÓN RANGO NOTAS Grupo Circulación Digital ON - OFF Presencia sensor presión ON - OFF Presencia Ánodo Pro-Tech ON - OFF 0. Pedido de integración Función Salida AUX 1. Alarma 2. Bomba desestratifi cación Delta T objetivo x modulación Frecuencia antilegionela Temperatura objetivo antilegionela Parámetro genérico solar...
  • Página 211 menú - programaciones DESCRIPCIÓN RANGO NOTAS Diagnóstico Solar 2 Capacidad Circuito Solar Presión Circuito Solar 0. No defi nido 1. 150 l Capacidad Acumulador 2. 200 l 3. 300 l Número Duchas Disponibles % Llenado Hervidor Histórico Errores Últimos 10 errores Reset Lista Errores Reset? OK=Si, esc=No Reset Menú...
  • Página 212 menú - programaciones DESCRIPCIÓN RANGO NOTAS 0. Temperatura Fija de Entrada 1. Dispositivos ON/OFF 2. Sólo Sonda Ambiente Selección Tipo de termorregulación 3. Sólo Sonda Externa 4. Sonda Ambiente + Sonda Externa Curva termorregulación Desplazamiento paralelo Infl uencia Ambiente Proporcional Max T Min T 0.
  • Página 213 menú - programaciones DESCRIPCIÓN RANGO NOTAS Velocidad fi ja bomba PARÁMETROS ZONA 2 Programar Temperaturas Temperatura Día Temperatura Noche Temperatura Zona 2 Temperatura Anticongelación zonas Parámetros genéricos Parámetro genérico zona Parámetro genérico zona Parámetro genérico zona Confi guraciones Zona 2 0.
  • Página 214 menú - programaciones DESCRIPCIÓN RANGO NOTAS 0. Termosifones Veloces 1. Termosifones Medios 2. Termosifones Lentos 3. Equipo Suelo Veloz Tipo Circuito de Calefacción 4. Equipo Suelo Medio 5. Equipo Suelo Lento 6. Control Ambiente sólo Proporcional Máx acción Integral en sensor ambiente Diagnóstico Zona 2 Temperatura Ambiente Temperatura Set ambiente...
  • Página 215 menú - programaciones DESCRIPCIÓN RANGO NOTAS Parámetro genérico zona Parámetro genérico zona Parámetro genérico zona Confi guraciones Zona 3 0. Baja Temperatura Rango Temperatura 1. Alta Temperatura 0. Temperatura Fija de Entrada 1. Dispositivos ON/OFF 2. Sólo Sonda Ambiente Selección Tipo de termorregulación 3.
  • Página 216 menú - programaciones DESCRIPCIÓN RANGO NOTAS Termosifones Veloces Termosifones Medios Termosifones Lentos Equipo Suelo Veloz Tipo Circuito de Calefacción Equipo Suelo Medio Equipo Suelo Lento Control Ambiente sólo Proporcio- Máx acción Integral en sensor ambiente Diagnóstico Zona 3 Temperatura Ambiente Temperatura Set ambiente Temperatura de entrada Temperatura retorno...
  • Página 217 menú - programaciones DESCRIPCIÓN RANGO NOTAS 0. OFF Control válvula mix Z3 1. Abierto 2. Cerrado Módulo de zona 0. No defi nido 1. MCD 2. MGm II Esquema hidráulico 3. MGM III 4. MGZ I 5. MGZ II 6. MGZ III Corrección T Entrada 0.
  • Página 218 menú - programaciones DESCRIPCIÓN RANGO NOTAS 0. No defi nido 1. MCD 2. MGm II Esquema hidráulico 3. MGM III 4. MGZ I 5. MGZ II 6. MGZ III Corrección T Entrada 0. Pedido Calor Función salida AUX 1. Bomba externa 2.
  • Página 219 menú - programaciones DESCRIPCIÓN RANGO NOTAS Nr Apagados Llama (n x10) N° Ciclos Encendido (n x10) Duración Media Pedidos Calor Número Ciclos Llenado Caldera Nivel modulación quemador Estado Ventilador ON - OFF Velocidad Ventilador x100RPM 0. OFF Nivel Velocidad Bomba 1.
  • Página 220 menú - programaciones DESCRIPCIÓN RANGO NOTAS Temperatura Colector Solar Temperatura Entrada Sanitario Sonda Hervidor Baja Temperatura Set Hervidor Estratifi cación Service Meses Que Faltan para Mantenimiento Habilitación Anuncios Mantenimiento ON - OFF Borrado Avisos de Mantenimiento ¿Borrar? OK=Si, esc=No 0. Intercambiador Sanitario OK Estado Obstrucción Intercambiador Sanitario 1.
  • Página 221 menú - programaciones DESCRIPCIÓN RANGO NOTAS 0. Eco Plus 1. Eco Eco / Confort 2. Medio 3. Confort 4. Confort Plus 0. Auto Forzamiento manual PdC/Caldera 1. Sólo Caldera 2. Sólo PdC Estadísticas Energy Manager PdC horas de funcionamiento (h/10) PdC n°...
  • Página 222 menú - programaciones DESCRIPCIÓN RANGO NOTAS Costo kWh gas (PCS) Costo kWh electricidad Costo kWh electricidad tarifa reducida Parámetro genérico energy manager Parámetro genérico energy manager Parámetro genérico energy manager Temperaturas PdC Temperatura externa Temperatura entrada PdC Temperatura retorno PdC Temperatura evaporador PdC Temperatura gas PdC PdC Temperatura Condensador (ICT)
  • Página 223 menú - programaciones DESCRIPCIÓN RANGO NOTAS Costo actual KWh de PdC Costo actual KWh de Caldera Costo estimado KWh de PdC Costo estimado KWh de Caldera Temperatura de impulsión calefacción Temperatura Retraso calefacción 0. Apagado Estado Bomba Calefacción 1. Encendida Ciclos de comprobación HP Fuerza modo deice PdC ON - OFF...
  • Página 224 menú - programaciones DESCRIPCIÓN RANGO NOTAS 0. OFF Control válvula mix 1. Abierto 2. Cerrado Parámetros FWS 0. No defi nido 1. Sin bomba recirculación Esquema hidráulico sanitario 2. Con bomba recirculación sanitario 0. Temporizado Tipo bomba circulación sanitario 1. Después del consumo Parámetro genérico FWS Parámetro genérico FWS Parámetro genérico FWS...
  • Página 225 menú - programaciones DESCRIPCIÓN RANGO NOTAS Activación modo manual ON - OFF Control OUT1 ON - OFF Control OUT2 ON - OFF Control OUT3 ON - OFF Diagnóstico Temperatura IN1 Temperatura IN2 Temperatura IN3 Estado OUT1 Estado OUT2 Estado OUT3 Termostato diferencial Diferencial encendido termostato Diferencial apagado termostato...
  • Página 226 menú - programaciones DESCRIPCIÓN RANGO NOTAS Parámetro genérico multifunción Parámetro genérico multifunción Parámetro genérico multifunción PARÁMETROS ZONA 4 Selección de Temperaturas Temperatura Día Temperatura Noche Temperatura set Z4 Parámetros genéricos Parámetro genérico zona Parámetro genérico zona Confi guración zona 4 0.
  • Página 227 menú - programaciones DESCRIPCIÓN RANGO NOTAS Termosifones Veloces Termosifones Medios Termosifones Lentos Equipo Suelo Veloz Tipo Circuito de Calefacción Equipo Suelo Medio Equipo Suelo Lento Control Ambiente sólo Proporcio- Máx acción Integral en sensor ambiente Diagnóstico Zona 4 Temperatura Ambiente Temperatura Set ambiente Temperatura de entrada Temperatura retorno...
  • Página 228 menú - programaciones DESCRIPCIÓN RANGO NOTAS Parámetro genérico zona Parámetro genérico zona Confi guración zona 5 0. Baja Temperatura Rango Temperatura Zona 5 1. Alta Temperatura 0. Temperatura Fija de Entrada 1. Dispositivos ON/OFF 2. Sólo Sonda Ambiente Selección tipo de termorregulación 3.
  • Página 229 menú - programaciones DESCRIPCIÓN RANGO NOTAS Estado Bomba ON - OFF Dispositivos Zona 5 0. Velocidad fi ja Modulación bomba zona 1. Modulante en delta T 2. Modulante en presión DeltaT objetivo para modulación Velocidad fi ja bomba PARÁMETROS ZONA 6 Selección de Temperaturas Temperatura Día Temperatura Noche...
  • Página 230 menú - programaciones DESCRIPCIÓN RANGO NOTAS Máx Temperatura Mín Temperatura Termosifones Veloces Termosifones Medios Termosifones Lentos Equipo Suelo Veloz Tipo Circuito de Calefacción Equipo Suelo Medio Equipo Suelo Lento Control Ambiente sólo Proporcio- Máx acción Integral en sensor ambiente Diagnóstico Zona 6 Temperatura Ambiente Temperatura Set ambiente Temperatura de entrada...
  • Página 231 tabla códigos errores ERROR DESCRIPCIÓN ERROR DESCRIPCIÓN Sobretemperatura Sonda Ent San Defectuosa Error Sensor Presión Colector Solar Máx. Temperatura Colector Solar Anticongelante Sobretemperatura Acumulador Circulación Insufi ciente Sonda alta acumulador defectuosa Sonda retorno cal solar defectuosa Sonda entrada colector defectuosa Llenar Equipo Sonda salida colector defectuosa Presionar Puls Llenado...
  • Página 232: Tabla Códigos Errores

    tabla códigos de errores ERROR DESCRIPCIÓN ERROR DESCRIPCIÓN Mantenimiento Programado Bajas revoluciones Ventilador Llamar Asistencia Sonda Humos Defectuosa Error confi gurac ATM Presóstato ON Vent OFF Error relé gas Presóstato OFFVent ON Error caldera Sobretemperatura Humos Error caldera Sonda Intercam Abierta Modem-Bus Comunicación error Error Ventilador GPRS modem error...
  • Página 233 tabla códigos de errores Restablecimiento funcionamiento ERROR DESCRIPCIÓN En caso de bloqueo en el display de la in- Error comunicación BUS terfaz de sistema, se visualiza un código Energy Manager de error que se refi ere al tipo de parada Sonda Entrada Separador y a la causa que lo ha generado.
  • Página 234 índice Informações gerais ……………………………………………………………………… 235 Normas de segurança ………………………………………………………………… 236 características técnicas ……………………………………………………………… 237 descrição do produto …………………………………………………………………… 238 estrutura do menu ……………………………………………………………………… 240 confi guração display …………………………………………………………………… 242 modo de funcionamento do esquentador …………………………………… 244 regulação da temperatura ambiente ………………………………………… 245 confi...
  • Página 235: Informações Gerais

    Informações gerais A interface de sistema SENSYS permi- Estas instruções de utilização consti- te dialogar com o esquentador desde o tuem parte integrante e essencial do ambiente preferido da sua casa. Assim produto. você poderá instalar o equentador no lo- Leia com atenção as instruções e as ad-...
  • Página 236: Normas De Segurança

    Normas de segurança Legenda dos símbolos: ATENÇÃO! O aparelho não pode ser usado por pesso- A falta de obediência a uma advertên- as (crianças inclusive) com capacidades fí- cia implica risco de lesões, em deter- sicas, sensoriais ou mentais reduzidas, ou minadas circunstâncias até...
  • Página 237: Características Técnicas

    características técnicas Dados técnicos Alimentação eléctrica BUS BridgeNet® Absorção eléctrica máx. < 0,5W Temperatura de funcionamento -10 ÷ 60°C Temperatura de armazenagem -20 ÷ 70°C Comprimento e secção do cabo bus NOTA: máx. 50 m - min. 0,5 mm² NA LIGAÇÃO ENTRE O SENSOR DE AMBIENTE E O ESQUEN- TADOR, PARA EVITAR PROBLEMAS DE INTERFERÊNCIAS, UTILIZE UM CABO BLINDADO OU UM PAR DE FIOS ENTRE- LAÇADOS.
  • Página 238: Descrição Do Produto

    descrição do produto Teclas e Ecrã: 1. tecla retroceder (visualização anterior) 2. selector 3. tecla (confi rma a operação ou acede ao menu principal) 4. ECRÃ Símbolos no ecrã: Verão ) Inverno OFF esquentador desligado ) Programação horária ) Funcionamento manual Indicação presença de chama Temperatura ambiente desejada Temperatura ambiente detectada...
  • Página 239 Pressão instalação Primeiro Acendimento 1.3 bar Na primeira vez que se liga a interface Presença chama de sistema SENSYS ao esquentador, Solar activo (se presente) será solicitada a escolha de algumas confi gurações básicas. Menu completo: Em primeiro lugar, é necessário confi - Confi...
  • Página 240: Tela Principal

    estrutura menu usuário TELA PRINCIPAL As funções presentes no dispositivo são organizadas em três níveis, conforme a importância e a frequência de utilização. 1 Tela principal 2 Menu confi gurações de base 3 Menu completo MENU CONFIGURAÇÕES DE BASE Tela principal Através deste menu é...
  • Página 241 estrutura menu usuário MENU COMPLETO...
  • Página 242: Confi Guração Display

    confi gurações ecrã A tela principal do controlo remoto é personalizável. Da tela principal é pos- sível controlar a hora, a data, o modo de funcionamento do esquentador, as temperaturas confi guradas ou detec- tadas pela interface de sistema, a pro- gramação horária, as fontes energéticas activas (se presentes) e a economia de emissões de CO...
  • Página 243 confi gurações ecrã - Temporização retroiluminação sar para a selecção e confi guração através do botão, confi gure o tempo dos minutos. para a retroiluminação do ecrã após Carregue na tecla OK para confi rmar. a última utilização da interface de sis- Rode o botão e seleccione a hora le- tema, se for deixado inactivo por um gal, carregue na tecla OK, seleccione...
  • Página 244: Modo De Funcionamento Do Esquentador

    modo de funcionamento do esquentador Para seleccionar o modo de funciona- mento do esquentador carregue na tecla O ecrã mostrará: - Programado / Manual - Verão / Inverno / Off - Menu completo Rode o botão e seleccione: - Verão / Inverno / Off Carregue na tecla OK.
  • Página 245: Regulação Da Temperatura Ambiente

    Carregue na tecla retroceder “ “ para sair da regulação sem gravar a modifi - cação. A interface de sistema SENSYS irá man- ter o valor da temperatura até o fi m do tempo confi gurado, em seguida voltará automaticamente para a temperatura ambiente pré-confi...
  • Página 246: Confi Guração Água Quente Aquecimento

    confi guração água quente aquecimento Para ter acesso às confi gurações de aquecimento, carregue na tecla OK. Rode o botão e seleccione: - Menu completo Carregue na tecla OK. Rode o botão e seleccione: - Confi guração aquecimento Carregue na tecla OK. Para confi...
  • Página 247: Programação Horária Do Aquecimento

    programação horária do aquecimento Carregue na tecla OK. voltar à visualização anterior. Rode o selector e modifi que o valor da A programação horária permite ao es- temperatura ambiente durante o perío- quentador aquecer o ambiente confor- do comfort (o ecrã visualiza o valor inter- me as próprias necessidades.
  • Página 248 programação horária do aquecimento Carregue na tecla OK para confi rmar. Rode o botão e seleccione: - Dias remanescentes se houver alguns dias ainda não pro- gramados, repita as operações des- critas acima. Rode o botão e seleccione: - Modifi car para modifi...
  • Página 249: Programas Pré-Configurados

    programação horária do aquecimento - PROGRAMAS PRÉ-CONFIGURADOS Carregue na tecla OK. Rode o botão e seleccione a zona para a qual deseja efectuar a programação horária. Carregue na tecla OK. Rode o botão e seleccione - Confi gurar programação Carregue na tecla OK. Rode o botão e seleccione de entre: - Programa família - Programa sem almoço...
  • Página 250: Funcionamento Modo Manual Aquecimento

    funcionamento modo manual aquecimento O modo manual, desactiva a programa- ção horária de aquecimento. O funcionamento manual, consente manter o aquecimento contínuo. Para seleccionar o funcionamento do esquentador no modo manual, carregue na tecla OK para ter acesso ao Menu. Rode o botão e seleccione: - Programado / Manual Carregue na tecla OK.
  • Página 251: Confi Guração Água Quente Sanitária

    confi guração água quente sanitária Para ter acesso às confi gurações de água quente sanitária, carregue na tecla Rode o botão e seleccione: - Menu completo Carregue na tecla OK. Rode o botão e seleccione: - Confi guração água quente Carregue na tecla OK.
  • Página 252: Programação Horária Água Quente Sanitária

    programação horária água quente sanitária Para confi gurar a programação horária Bomba de recirculação sanitária, da água quente sanitária, carregue na Electro-solar) tecla OK. Em ambos os casos, rode o botão e con- Rode o botão e seleccione fi gure a temperatura comfort e reduzida, - Menu completo carregue na tecla OK para confi...
  • Página 253: Funções Especiais

    funções especiais Para confi gurar a programação de uma A função AUTO confi gura automatica- das funções especiais, carregue na tecla mente o regime de funcionamento do esquentador conforme o tipo de instala- ção e condições ambientais. Rode o botão e seleccione A termorregulação de um edifício con- - Menu completo siste em manter a temperatura interna...
  • Página 254: Solar & Caldeira (Se Disponível)

    Solar & Caldeira (se presente) Em presença de uma instalação solar, é possível visualizar o desempenho ener- gético do sistema instalado. Rode o botão e seleccione - Menu completo Carregue na tecla OK. Rode o botão e seleccione - Desempenho do sistema Carregue na tecla OK.
  • Página 255: Instalação

    Antes de efectuar a montagem, desli- gue a alimentação do esquentador. Instalação na parede O sistema de interface SENSYS deve ser fi xado na parede antes da ligação à linha BUS. - antes de ligar os fi os na base da inter- face de sistema, faça passar a lingue-...
  • Página 256 instalação Ligação ao esquentador NOTA: Na ligação entre o sensor de O envio, a recepção e a descodifi cação ambiente e o esquentador, para evitar dos sinais ocorre através do protocolo problemas de interferências, utilize um BUS BridgeNet® que coloca em comu- cabo blindado ou um par de fi...
  • Página 257: Estrutura Menu Área Técnica

    estrutura menu área técnica Idioma, data e hora (Siga as indicações do ecrã, carregue na tecla OK para memorizar cada introdução) Confi guração Rede BUS BridgeNet (lista variável conforme os dispositivos ligados) Controlo remoto (local) Controlo solar Esquentador Menu completo (nas páginas seguintes estão indicados todos os menus/parâmetros disponíveis) Confi...
  • Página 258: Área Técnica

    área técnica - Carregue simultaneamente nas teclas Atenção retroceder “ “ e “OK” até que seja Para garantir a segurança e o correcto apresentado no ecrã “Inserção de có- funcionamento da interface de sistema, digo“. a colocação em funcionamento deve ser - Rode o botão para inserir o código téc- efectuada por um técnico qualifi...
  • Página 259: Menu Confi Guração Orientada

    área técnica Parâmetros Zona 3 Rode o botão e seleccione: Teste & Utilidades - Parâmetros Parâmetros Assistência (permite a visualização e confi guração Parâmetros Híbrido dos parâmetros essenciais para o cor- Outros periféricos recto funcionamento do esquentador) Free (periféricos 2ª camada) Carregue na tecla OK.
  • Página 260: Manutenção

    área técnica - Teste ventilador - Troca placa do esquentador Carregue na tecla OK para confi rmar. Carregue na tecla OK para confi rmar. Carregue na tecla retroceder “ " para Carregue na tecla retroceder “ " para voltar à visualização anterior. voltar à...
  • Página 261: Termorregulação

    termorregulação Para confi gurar os parâmetros de ter- me o tipo de instalação e de aquecimen- morregulação, carregue simultanea- to e carregue na tecla OK. - Instalação de baixa temperatura mente nas teclas retroceder “ “ e “OK” até que seja apresentado no ecrã (painéis de pavimento) curva de 0,2 a 0,8 “Inserção de código“.
  • Página 262: Temperatura Máxima De Vazão

    termorregulação Na representação gráfi ca abaixo, as cur- lável entre 20 (máxima infl uência) e 0 vas estão divididas em dois grupos: (infl uência excluída). Desta forma é pos- - instalações de baixa temperatura sível regular o contributo da temperatu- - instalações de alta temperatura ra ambiente no cálculo da temperatura A divisão em dois grupos é...
  • Página 263: Menu - Confi Gurações

    menu - confi gurações DESCRIÇÃO RANGE NOTA REDE Rede BUS Esquentador Interface de sistema Controlo solar Multifunção Energy Manager Energy Manager híbrido Gestor cascatas Bomba de calor Rede BUS actual Sensor de ambiente Controlo Multizona Modem remoto Clip multifunção Fresh Water Station Cotrolo piscinas Interface usuário Controlo multi quarto...
  • Página 264 menu - confi gurações DESCRIÇÃO RANGE NOTA Parâmetros genéricos esquentador Confi gurações Nível Lento acendimento Alta relação modulação ON - OFF 0. Excluída Modulação ventilador 1. Activa 0. Termostato Pavimento Termostato Pavimento ou TA2 1. Termostato Ambiente2 0. Ausente Termorregulação 1.
  • Página 265: Tabela Códigos De Erros

    tabela códigos de erros DESCRIÇÃO RANGE NOTA Aquecimento-1 Nível Máx Potência Aquec. Absoluta Nível Máx Potência Aquec. Regulável Percentual Potência Máx Sanitário Percentual Potência mín Percentual Potência Máx Aquecimento 0. Manual Tipo Atraso de Acendimento Aquecimento 1. Automático Confi guração Atraso Acendimento Pós-circulação Aquecimento 0.
  • Página 266 menu - confi gurações DESCRIÇÃO RANGE NOTA Sanitário 0. Desabilitada Função Comfort 1. Temporizada 2. Sempre Activa Tempo Anti-ciclagem Comfort Atraso Activação Sanitário 0. Anti-calcário Lógica Desligamento Queimador San. 1. Set-point mais 4°C Pós-arrefecimento Sanitário ON - OFF Atraso San->Aquec Celectic ON - OFF Função Anti-legionela...
  • Página 267 tabela códigos de erros DESCRIÇÃO RANGE NOTA Restabelecimento Conf. de Fábrica OK = Sim, esc = Não SOLAR Confi gurações Gerais Confi guração Temperatura Acumulador Confi guração Temp. Reduzida Acumulação Estatísticas Solares Energia Solar Energia Solar 2 Tempo Tot ON Bomba Solar Tempo Tot Sobretemperatura Coll Solar Confi...
  • Página 268 menu - confi gurações DESCRIÇÃO RANGE NOTA Confi guração Caudal Fluido Grupo de Circulação Digital ON - OFF Presença sensor pressão ON - OFF Presença Ânodo Pro-Tech ON - OFF 0. Pedido de Integração Função Saída AUX 1. Alarme 2. Bomba de-estratifi cação Delta T objectivo x modulação Frequência anti-legionela Temperatura objectivo anti-legionela...
  • Página 269 tabela códigos de erros DESCRIÇÃO RANGE NOTA Sonda saída colector Diagnóstico Solar 2 Caudal Circuito Solar Pressão Circuito Solar 0. Não defi nido 1. 150 l Capacidade do Acumulador 2. 200 l 3. 300 l Número de Duches Disponíveis % Preenchimento da Caldeira Histórico Erros Últimos 10 Erros Reposição da Lista de Erros...
  • Página 270 menu - confi gurações DESCRIÇÃO RANGE NOTA Confi gurações Zona 1 0. Baixa Temperatura Intervalos Temperatura 1. Alta Temperatura 0. Temperatura Fixa de vazão 1. Dispositivos On/Off 2. Apenas Sonda Ambiente Selecção Tipologia Termorregulação 3. Apenas Sonda Externa 4. Sonda ambiente + Sonda externa Curva Termorregulação Deslocamento paralelo...
  • Página 271 tabela códigos de erros DESCRIÇÃO RANGE NOTA 0. Velocidade fi xa Zone pump modulation 1. Modulante no deltaT 2. Modulante na pressão DeltaT objectivo para modulação Velocidade fi xa bomba PARÂMETROS ZONA 2 Confi gurar Temperaturas Temperatura Dia Temperatura Noite Temperatura Zona 2 Temperatura anticongelante zona Parâmetros genéricos...
  • Página 272 menu - confi gurações DESCRIÇÃO RANGE NOTA 0. Termossifões Rápidos 1. Termossifões Médios 2. Termossifões Lentos 3. Instalação Pavimento Rápida Tipologia Circuito Aquecimento 4. Instalação Pavimento Média 5. Instalação Pavimento Lenta 6. Controlo Ambiente apenas Proporcional Máx acção Integral no sensor ambiente Diagnóstico Zona 2 Temperatura Ambiente Temperatura Set ambiente...
  • Página 273 tabela códigos de erros DESCRIÇÃO RANGE NOTA Parâmetro genérico zona Parâmetro genérico zona Parâmetro genérico zona Confi guração zona 3 0. Baixa Temperatura Intervalos Temperatura 1. Alta Temperatura 0. Temperatura Fixa de vazão 1. Dispositivos On/Off 2. Apenas Sonda Ambiente Selecção Tipologia Termorregulação 3.
  • Página 274 menu - confi gurações DESCRIÇÃO RANGE NOTA Termossifões Rápidos Termossifões Médios Termossifões Lentos Instalação Pavimento Rápida Tipologia Circuito Aquecimento Instalação Pavimento Média Instalação Pavimento Lenta Controlo Ambiente apenas Pro- porcional Máx acção Integral no sensor ambiente Diagnóstico Zona 3 Temperatura Ambiente Temperatura Set ambiente Temperatura de vazão Temperatura de retorno...
  • Página 275 tabela códigos de erros DESCRIÇÃO RANGE NOTA 0. OFF Controlo da válvula de mistura Z2 1. Aberta 2. Fechada 0. OFF Controlo da válvula de mistura Z3 1. Aberta 2. Fechada Módulo de zona 0. Não defi nido 1. MCD 2.
  • Página 276 menu - confi gurações DESCRIÇÃO RANGE NOTA 0. OFF Controlo da válvula de mistura Z3 1. Aberta 2. Fechada Módulo de zona 2 0. Não defi nido 1. MCD 2. MGM II Esquema hidráulico 3. MGM III 4. MGZ I 5.
  • Página 277 tabela códigos de erros DESCRIÇÃO RANGE NOTA PARÂMETROS ASSISTÊNCIA Estatísticas Horas Queimador ON Aquec. (h x 10) Horas Queimador ON San. (h x 10) N.º Apagamentos de Chama (n x 10) N.º Ciclos Acendimento (n x 10) Duração Média Pedidos Calor Números Ciclos Enchimento Esquentador Nível Modulação Queimador...
  • Página 278 menu - confi gurações DESCRIÇÃO RANGE NOTA Temperatura Detectada Sanitário Temperatura fumos Temperatura externa Solar & Caldeira Temperatura Detectada Acumulação Temperatura Colector Solar Temperatura de entrada Sanitária Sonda Caldeira Baixa Temperatura Set Caldeira Estratifi cação Service Meses que faltam à manutenção Habilitação Avisos Manutenção ON - OFF Cancelamento Avisos de Manutenção...
  • Página 279 tabela códigos de erros DESCRIÇÃO RANGE NOTA Parâmetro genérico esquentador zona PARÂMETROS HÍBRIDO Parâmetros Usuário 0. Eco Plus 1. Eco Eco / Comfort 2. Médio 3. Comfort 4. Comfort Plus 0. Auto Forçamento manual PdC/Esquentador 1. Apenas Esquentador 2. Apenas PdC Estatísticas Energy Manager PdC horas de funcionamento (h/10) PdC n.º...
  • Página 280 menu - confi gurações DESCRIÇÃO RANGE NOTA Custos da energia 2 Modo Nocturno PdC ON - OFF Hora Início Modo Nocturno PdC [hh:mm] Hora Início Modo Nocturno PdC [hh:mm] Custo kWh gas (PCS) Custo kWh electricidade Custo kWh electricidade tarifa reduzida Parâmetro genérico energy manager Parâmetro genérico energy manager Parâmetro genérico energy manager...
  • Página 281 tabela códigos de erros DESCRIÇÃO RANGE NOTA PdC Erro presente Placa HYDI PdC Código Erro Placa ODU PdC Código Erro Placa HYDI Estado Energy Manager Info Energy Manager Custo actual KWh do PdC Custo actual KWh do Esquentador Custo estimado KWh do PdC Custo estimado KWh do Esquentador Temperatura de fornecimento de Aqueci- mento...
  • Página 282 menu - confi gurações DESCRIÇÃO RANGE NOTA Modo Manual Activação do modo manual ON - OFF Activa a bomba solar ON - OFF Activa a válvula de 3 vias ON - OFF Activa saída AUX ON - OFF 0. OFF Controlo da válvula de mistura 1.
  • Página 283 tabela códigos de erros DESCRIÇÃO RANGE NOTA Tempo Total ON Bomba FWS PLACA MULTIFUNÇÃO Geral 0. Não defi nido 1. 3 zonas directas 2. Notifi cação erros e reset Selecção função 3. Termóstato diferencial 4. Termóstato 5. Saída temporizada Activação do modo manual ON - OFF Controlo OUT1 ON - OFF...
  • Página 284 menu - confi gurações DESCRIÇÃO RANGE NOTA Temperatura confi gurada termóstato Histerese termóstato Parâmetros genéricos Parâmetro genérico multifuncional Parâmetro genérico multifuncional Parâmetro genérico multifuncional Parâmetro genérico multifuncional Parâmetro genérico multifuncional Parâmetro genérico multifuncional Parâmetro genérico multifuncional PARÂMETROS ZONA 4 Confi guração Temperaturas Temperatura Dia Temperatura Noite Temperatura set Z4...
  • Página 285 tabela códigos de erros DESCRIÇÃO RANGE NOTA Deslocamento paralelo Infl uência Ambiente Proporcional Máx Temperatura Mín Temperatura Termossifões Rápidos Termossifões Médios Termossifões Lentos Instalação Pavimento Rápida Tipologia Circuito Aquecimento Instalação Pavimento Média Instalação Pavimento Lenta Controlo Ambiente apenas Pro- porcional Máx acção Integral no sensor ambiente Diagnóstico Zona 4 Temperatura Ambiente...
  • Página 286 menu - confi gurações DESCRIÇÃO RANGE NOTA Temperatura Noite Temperatura set Z5 Temperatura anticongelante zona Parâmetros genéricos Parâmetro genérico zona Parâmetro genérico zona Confi guração zona 5 0. Baixa Temperatura Intervalo Temperatura Zona 5 1. Alta Temperatura 0. Temperatura Fixa de vazão 1.
  • Página 287 tabela códigos de erros DESCRIÇÃO RANGE NOTA Temperatura Set ambiente Temperatura de vazão Temperatura de retorno Estado Pedido Calor Z5 ON - OFF Estado Bomba ON - OFF Dispositivos Zona 5 0. Velocidade fi xa Modulação bomba zona 1. Modulante no delta T 2.
  • Página 288 menu - confi gurações DESCRIÇÃO RANGE NOTA Curva Termorregulação Deslocamento paralelo Infl uência Ambiente Proporcional Máx Temperatura Mín Temperatura Termossifões Rápidos Termossifões Médios Termossifões Lentos Instalação Pavimento Rápida Tipologia Circuito Aquecimento Instalação Pavimento Média Instalação Pavimento Lenta Controlo Ambiente apenas Pro- porcional Máx acção Integral no sensor ambiente Diagnóstico Zona 6...
  • Página 289: Tabela Códigos De Erros

    tabela códigos de erros ERRO DESCRIÇÃO ERRO DESCRIÇÃO Sobreaquecimento Sonda Entrada San. Defeituosa Erro Sensor Pressão Col Solar Max Temp Col Solar Anticongelante Sobretemp Acumul. Circulação insufi ciente Sonda acum. alta defeituosa Sonda retorno aquec. solar defeituosa Sonda entrada colector defeituosa Encher sistema Sonda saída colector defeituosa Premir Botão Enchimento...
  • Página 290 tabela códigos de erros ERRO DESCRIÇÃO ERRO DESCRIÇÃO Erro confi guração ATM Pressóstato ON Vent OFF Erro relé gás Pressóstato OFF Vent ON Erro esquentador Sobretemp. Fumos Erro esquentador Sonda Permut. Aberta Mdm-Bus Com err Erro Ventilador GPRS mdm error Atraso Press Fumos Sim Card erro Abertura Press Fumos...
  • Página 291 tabela códigos de erros Retoma de funcionamento ERRO DESCRIÇÃO Em caso de bloqueio, será visualizado no Sonda Retorno Separador Defeituosa ecrã de interface do sistema um código Bloqueio PdC Tipo 1 de erro que se refere ao tipo de paragem e à...
  • Página 292 Ariston Thermo SpA Viale Aristide Merloni 45 60044 Fabriano (AN) Italy Telefono 0732 6011 Fax 0732 602331 info.it@aristonthermo.com www.aristonthermo.com Ariston Thermo UK Ltd Hughenden Avenue - High Wycombe Bucks, HP13 5FT Telephone: (01494) 755600 Fax: (01494) 459775 www.aristonthermo.co.uk info.uk@aristonthermo.com Technical Advice: 0870 241 8180...

Este manual también es adecuado para:

3318585

Tabla de contenido
