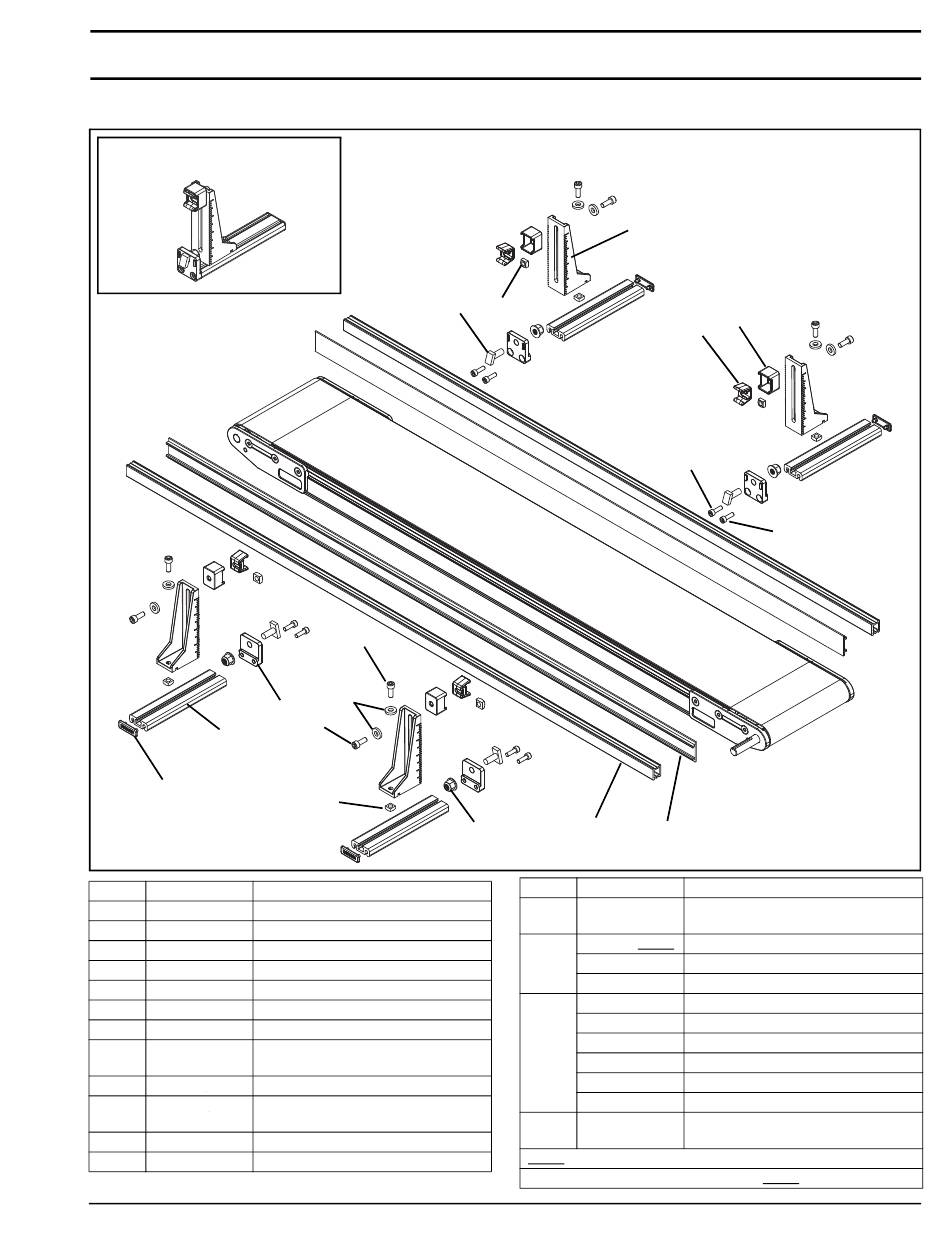

Perfiles # 16, 36 y 46 - Guía Ajustable Externa
16
Montaje de Abrazadera Ajustable
2
3
Pto.
No de Pieza
1
210848
Bloque de Montaje
2
210846-00600
Base de Extrusión
3
210849
Cubierta
4
210847
Montaje de Abrazadera
5
834-007
Tapón, M8 x 20 mm
6
990812M
Tuerca Hexagonal - M8-1.25
7
807-920
Tuerca Cuadrada - M6-1.0
8
920616M
Tornillo de Cabeza Hueca, M6-1.00 x
16 mm
9
605279P
Arandela
10
920622M
Tornillo de Cabeza Hueca, M6-1.00 x
22 mm
11
206383
Anillo de Guía
12
206397
Clip
5
8
9
1
10
7
Descripción
Transportadores de Banda Serie 2200 V2
4
7
14
6
Pto.
No de Pieza
13
920516M
14
834-238-LLLLL
GTB13A04
GTB13A08
15
834-241
GTB13B04
GTB13B08
206683
GTB13C04
GTB13C08
16
206193
LLLLL = longitud de pieza en pulgadas con 2 posiciones decimales
Ejemplo de Longitud: Longitud = 35.25" LLLLL = 03525
85
Repuestos
11
12
13
13
15
Descripción
Tornillo de Cabeza Hueca,
M5-.80 x 16 mm
Riel Guía
Riel Guía de 4' de longitud
Riel Guía de 8' de longitud
Guía de 1.3" UHMW (por pie)
Guía de 1.3" UHMW - 4' de largo
Guía de 1.3" UHMW - 8' de largo
Guía de 2" UHMW (por pie)
Guía de 2" UHMW - 4' de largo
Guía de 2" UHMW - 8' de largo
Montaje de Abrazadera Ajustable
(Incluye Puntos 1 -13)
DORNER
