Parlante Central
(Delantero)
Parlante Subwoofer
(Dorso)
1 . 6 S U R R O U N D
1 5 CENTER
Parlante Central
(Dorso)
c j 6 + R 5 F l
l
_,,
____f
B 5 FR
D CH. Solecl
8.3 Ac rNE

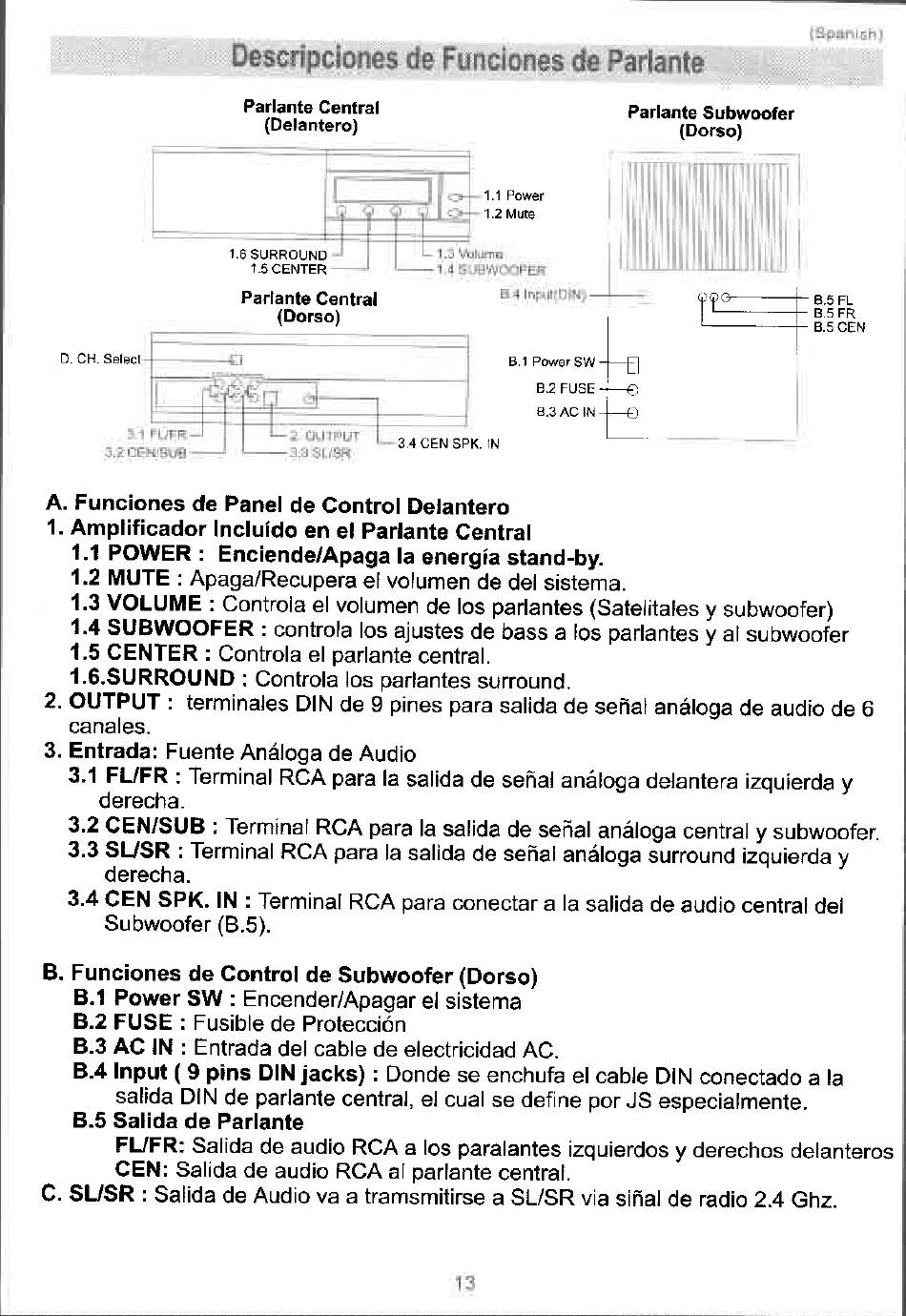

A. Funciones de Panel de Control Delantero
1. Amplificador Incluido en el parlante Central
!.! IOryER : Enciende/Apaga
ta energia stand-by.
1.2 MUTE : Apaga/Recupera el volumen de del sistema.
1.3 VOLUME : Controla el volumen de los parlantes (Satelitales y subwoofer)
't.4 SUBWOOFER
: controla los ajustes de bass a los parlantes y al subwooier
1.5 CENTER: Controla el parlante central.
1.6.SURROUND : Controla los parlantes surround.
2. OUTPUT: terminales DIN de 9 pines para salida de seial anäloga de audio de 6
canales.
3. Entrada: Fuente Anäloga de Audio
3.1 FUFR : Terminal RCA para la salida de seÄal anäloga delantera izquierda y
oerecna.
3.2 CEN/SUB : Terminal RCA para la salida de sefral anäloga central y subwoofer.
3.3 SUSR : Terminal RCA para la salida de seial anäloga surround izquierda y
derecha.
3.4 CEN SPK. lN : Terminal RCA para conectar a la salida de audio central del
Subwoofer (8.5).
B. Funciones de Control de Subwoofer (Dorso)
8.1 Power SW : Encender/Apagar el sistema
8.2 FUSE : Fusibte de Protecciön
8.3 AC lN : Entrada del cable de electricidad AC.
8.4 Input ( 9 pins DIN jacks) : Donde se enchufa el cable DIN conectado a la
_ - :"!ldg DIN de parlante central, el cual se define por JS especialmente.
8.5 Salida de Parlante
FUFR: Salida de audio RCA a los paralantes izquierdos y derechos delanteros
GEN: Salida de audio RCA al parlante central.
C. SUSR : Salida de Audio va a tramsmitirse a SL/SR via sifral de radio 2.4 Ghz.
3 4 CEN SPK. IN
