Lista de componentes

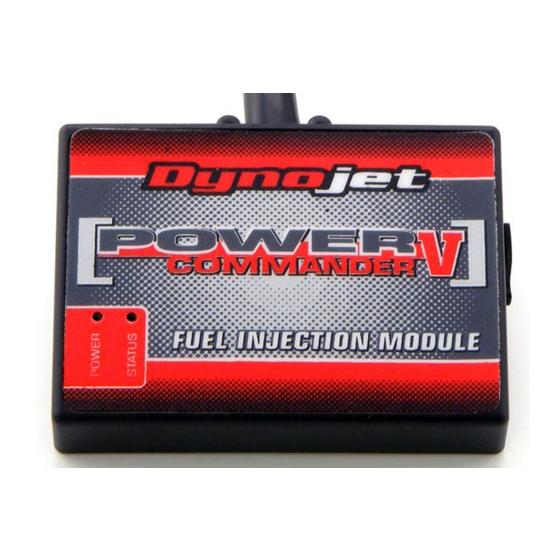

1 Power Commander
1 Cable USB
2009 HONDA CRF450 R
1 CD- ROM
1 Manual de instrucciones
Manual de instrucciones
2 Adhesivos Power Commander
2 Adhesivos Dynojet
1 Banda de sujeción
¡El contacto DEBE estar apagado
antes de iniciar la instalación!
TAMBIÉN PUEDE DESCARGAR EL SOFTWARE Y
LOS ÚLTIMOS MAPAS ACTUALIZADOS DEL POWER
COMMANDER DESDE NUESTRO SITIO WEB:
WWW.POWERCOMMANDER.COM
POR FAVOR, LEA ATENTAMENTE TODAS LAS INSTRUCCIONES ANTES
DECOMENZAR LA INSTALACIÓN
2191 Mendenhall Drive
North Las Vegas, NV 89081
(800) 992-4993
www.powercommander.com
2009 Honda CRF450R PCV - 1
16-003sp
www.powercommander.com
Publicidad
Manuales relacionados para Dynojet POWER COMMANDER V
Resumen de contenidos para Dynojet POWER COMMANDER V
- Página 1 2009 HONDA CRF450 R 1 CD- ROM 1 Manual de instrucciones Manual de instrucciones 2 Adhesivos Power Commander 2 Adhesivos Dynojet 1 Banda de sujeción ¡El contacto DEBE estar apagado antes de iniciar la instalación! TAMBIÉN PUEDE DESCARGAR EL SOFTWARE Y LOS ÚLTIMOS MAPAS ACTUALIZADOS DEL POWER...
- Página 2 “CERRADO”, se activará el Autotune. Shifter- Estas entradas son para utilizar el cambio rápido de Dynojet. Conecte los cables del cambio rápido Dynojet a las entradas SHIFTER. La polaridad de los cigüeñal (CRANK) cables no importa. Analógica (ANALOG) Speed- Si su aplicación incorpora un sensor de velocidad,...
- Página 3 FIG. A Desmontar el sillín y el depósito de la gasolina. Sujetar el PCV a la ECU de serie con la banda de sujeción que se suministra (Fig. A). Comprobar que el mazo de cables del PCV queda apoyado en el hueco del protector de goma del chasis.
- Página 4 FIG. D Desconectar TPS Desconectar el mazo de cables del Sensor de Posición del Acelerador (Fig. D). Este conector se encuentra a la izquierda del cuerpo del acelerador, en la parte interior del chasis. FIG. E Conectar el mazo de cables del PCV en línea con el TPS y el mazo de cables de serie (Fig.
