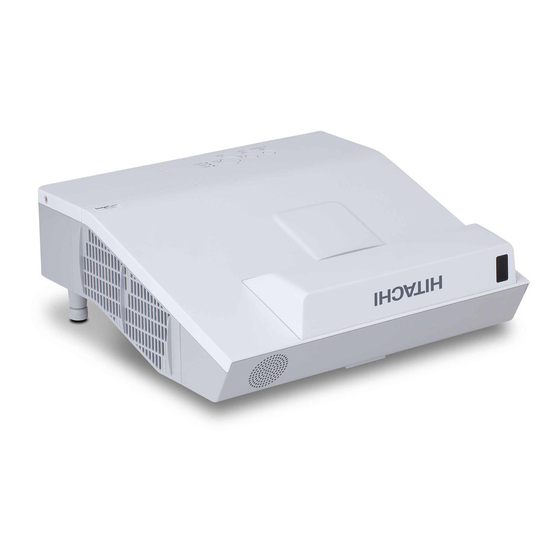

Proyector CP-AX2503/CP-AX3003/CP-AX3503 CP-AW2503/CP-AW3003 Manual de usuario (detallado) Guía de funcionamiento Gracias por adquirir este proyector. ADVERTENCIA Guía de seguridad ADVERTENCIA PRECAUCIÓN AVISO NOTA...
Introducción Características HDMI ® Comprobar el contenido del paquete Contenido del paquete Manual de usuario (resumen) NOTA...
Página 4
Introducción ón de las piezas ¡CALIENTE! Proyector 12, 23, 51 10 AC ¡CALIENTE! ADVERTENCIA ¡CALIENTE! PRECAUCIÓN...
Página 5
Introducción Panel de control STANDBY/ON INPUT 20, 107 POWER TEMP LAMP FOCUS +/- USB TYPE A MENU Puertos 9 ~ 14 USB TYPE A COMPUTER IN1 COMPUTER IN2 / MONITOR OUT USB TYPE B VIDEO HDMI CONTROL AUDIO IN1 AUDIO IN2 (L, R) AUDIO OUT...
Introducción Panel de control INPUT CALIBRATION INPUT CALIBRATION STANDBY/ON ASPECT AUTO ACCENTUALIZER HDCR D-ZOOM FOCUS ASPECT PAGE VOLUME MAGNIFY MYBUTTON AUTO ACCENTUALIZER DOWN KEYSTONE/ HDCR PERFECT FIT TEMPLATE FREEZE AV MUTE FOCUS - MENU FOCUS + ENTER D-ZOOM - POSITION RESET D-ZOOM + PAGE UP...
NOTA Conexión con los dispositivos ADVERTENCIA PRECAUCIÓN...
Página 10
Acerca de la función Conectar y Usar COMPUTER IN1 COMPUTER IN1 COMPUTER IN2 USB TYPE B USB TYPE B Ordenador Reproductor de VCR/ DVD/Blu-ray Disc...
Página 12
USB TYPE A VOLUME AV MUTE Altavoces Sistema de Monitor micrófono RGB IN NOTA...
Página 13
CONTROL Manual de usuario - Guía de red Ordenador Punto de acceso RS-232C USB TYPE A Adaptador inalámbrico Dispositivo de almacenamiento USB PRECAUCIÓN...
Control remoto Sobre la señal del control remoto NOTA Cambiar la frecuencia del control remoto INPUT CALIBRATION ASPECT AUTO ACCENTUALIZER HDCR FOCUS D-ZOOM PAGE VOLUME MAGNIFY MYBUTTON DOWN KEYSTONE/ PERFECT FIT TEMPLATE FREEZE AV MUTE MENU ENTER VOLUME- RESET POSITION RESET MAGNIFY OFF...
Control remoto Utilización como teclado y mouse de ordenador simples USB TYPE B Tecla PAGE UP: PAGE UP Tecla PAGE DOWN: PAGE DOWN USB TYPE B Botón izquierdo del mouse: ENTER Puntero de movimiento: INPUT CALIBRATION Tecla ESC: ASPECT AUTO ACCENTUALIZER HDCR Botón derecho del mouse: RESET...
Conexión/desconexión de la alimentación Conexión de la alimentación STANDBY/ON POWER POWER STANDBY/ON INPUT CALIBRATION ASPECT AUTO ACCENTUALIZER HDCR FOCUS D-ZOOM PAGE VOLUME MAGNIFY MYBUTTON DOWN KEYSTONE/ PERFECT FIT TEMPLATE FREEZE AV MUTE POWER MENU ENTER POSITION RESET Seleccionar una señal de entrada ENTER INPUT ENTER...
Página 21
Conexión/desconexión de la alimentación ADVERTENCIA...
Funcionamiento VOLUME+ - Ajuste del volumen INPUT CALIBRATION ASPECT AUTO ACCENTUALIZER HDCR VOLUME+ VOLUME- FOCUS D-ZOOM PAGE VOLUME MAGNIFY MYBUTTON DOWN KEYSTONE/ PERFECT FIT TEMPLATE FREEZE AV MUTE VOLUME +/- Desconexión temporal de la pantalla y de la salida de audio MUTE AV MUTE INPUT...
Funcionamiento Seleccionar una señal de entrada INPUT INPUT INPUT INPUT CALIBRATION ASPECT AUTO ACCENTUALIZER HDCR FOCUS D-ZOOM PAGE MAGNIFY MYBUTTON VOLUME USB TYPE B Seleccionar una relación de aspecto ASPECT ASPECT INPUT CALIBRATION Para una señal de ordenador ASPECT AUTO ACCENTUALIZER HDCR FOCUS D-ZOOM...
Funcionamiento Ajustar el elevador del proyector ADVERTENCIA NOTA Ajuste del zoom y el foco D-ZOOM - D-ZOOM + D-ZOOM - INPUT CALIBRATION ASPECT AUTO ACCENTUALIZER HDCR D-ZOOM + D-ZOOM - FOCUS D-ZOOM PAGE VOLUME MAGNIFY MYBUTTON DOWN KEYSTONE/ PERFECT FIT TEMPLATE FREEZE AV MUTE MENU...
Funcionamiento FOCUS - FOCUS + FOCUS - FOCUS + FOCUS - INPUT CALIBRATION FOCUS + ASPECT AUTO ACCENTUALIZER HDCR FOCUS - FOCUS D-ZOOM PAGE VOLUME MAGNIFY MYBUTTON DOWN MENU KEYSTONE/ PERFECT FIT TEMPLATE FREEZE AV MUTE MENU FOCUS + FOCUS +/- USB TYPE A Utilización de la característica de ajuste automático AUTO...
Funcionamiento Ajuste de la posición POSITION MENU ENTER POSITION RESET POSITION POSITION Corrección de las distorsiones trapezoidal/ajuste perf. KEYSTONE/PERFECT FIT KEYSTONE/ PERFECT FIT INPUT CALIBRATION ASPECT AUTO ACCENTUALIZER HDCR D-ZOOM FOCUS PAGE MAGNIFY MYBUTTON VOLUME DOWN KEYSTONE/ PERFECT FIT TEMPLATE FREEZE AV MUTE KEYSTONE/PERFECT FIT...
Funcionamiento Utilización de la característica de ampliación MAGNIFY MAGNIFY ON ON/OFF INPUT CALIBRATION MAGNIFY ON ASPECT AUTO ACCENTUALIZER HDCR FOCUS D-ZOOM PAGE MAGNIFY MYBUTTON VOLUME DOWN MAGNIFY ON Para señales de ordenador, señales HDMI (RGB) y señales de entrada de la LAN, USB TYPE A o del puerto USB TYPE B Para señales de vídeo, señales de vídeo por componentes o señales HDMI (componentes).
Página 30
Funcionamiento FREEZE FREEZE INPUT CALIBRATION ASPECT AUTO ACCENTUALIZER HDCR FOCUS D-ZOOM PAGE VOLUME MAGNIFY MYBUTTON DOWN KEYSTONE/ FREEZE PERFECT FIT TEMPLATE FREEZE AV MUTE...
Funcionamiento Utilización de las funciones del menú MENU MENU MENU INPUT CALIBRATION ASPECT AUTO ACCENTUALIZER HDCR FOCUS D-ZOOM PAGE MAGNIFY MYBUTTON VOLUME ENTER DOWN KEYSTONE/ PERFECT FIT TEMPLATE FREEZE AV MUTE MENU MENU ENTER POSITION RESET POSITION RESET RESET ENTER MENU En el MENU FACIL En el MENÚ...
Página 32
Funcionamiento MENU ENTER POSITION RESET Indicación en OSD (Visualización en pantalla) Indicación MENU...
Menú VISUALIZ ENTER Elemento Descripción Para una señal de ordenador For an HDMI siganl 16:9 16:10 14:9 ASPECTO Para una señal de video o señal de video componente Para una señal de entrada desde el puerto LAN, USB TYPE A o USB TYPE B, o si no hay ninguna señal 16:10 OVER SCAN...
Página 39
Menú VISUALIZ Elemento Descripción RESET POSI.V LAN USB TYPE A USB TYPE B HDMI 1/2 RESET POSI.H LAN USB TYPE A USB TYPE B HDMI 1/2...
Página 40
Menú VISUALIZ Elemento Descripción FASE H LAN USB TYPE A USB TYPE B HDMI LAN USB TYPE A USB TYPE B HDMI AMPLI H RESET Para una señal de ordenador Para una señal de video EJECUCION AJUSTE AUTO Para una señal de video componente...
Menú AUDIO ENTER Elemento Descripción VOLUMEN ALTAVOZ AUDIO OUT FUENTE DE AUDIO IN1 AUDIO IN2 AUDIO USB TYPE A USB TYPE B HDMI 1 HDMI 2 VIDEO COMPUTER IN1 COMPUTER IN2...
Menú PANTALLA ENTER Elemento Descripción IDIOMA ENTER INPUT POS. MENÚ MENU AV MUTE EN BLANCO BLANCO AUTO.
Página 54
Menú PANTALLA Elemento Descripción ARRANQUE arriba ENTER INPUT RESET Mi Pantalla "Se ha producido un error de captura. Por favor intente de nuevo." LAN USB TYPE A USB TYPE B HDMI 1/2...
Página 56
Menú PANTALLA Elemento Descripción ENTER NOMBRE FUENTE ENTER INPUT ENTER INPUT ENTER INPUT...
Página 57
Menú PANTALLA Elemento Descripción ENTER INPUT RESET INPUT ENTER INPUT NOMBRE FUENTE (continuación) ENTER INPUT ENTER INPUT ENTER INPUT ENTER PLANTILLA RESET...
Página 62
Menú OPC. Elemento Descripción BUTTON 1/2 ENTER ENTER INPUT COMPUTER IN1 COMPUTER IN2 USB TYPE A USB TYPE B HDMI 1 HDMI 2 VIDEO USB TYPE A MI BOTÓN Función de Mensajero Manual de usuario - Guía de red MY BUTTON...
Menú OPC. Elemento Descripción MI BOTÓN (continuación) ━ ┃ ━ ┳ Cómo configurar el elemento PROGRAMA NOTA Elemento Descripción FECHA Y HORA FECHA ESPECÍFICA EDICIÓN DE PROGRAMACIONES...
Página 68
Menú OPC. Elemento Descripción FREC REMOTO SERVICIO (continuación) CONTROL COMUNICACIÓN Manual de usuario - Guía de red...
Página 69
Menú OPC. Elemento Descripción TIPO DE COMUNICACIÓN CONTROL CONTROL Función Puente de red Manual de usuario - Guía de red CONTROL abajo CONFIGURACIÓN EN SERIE CONTROL VELOCIDAD EN BAUDIOS SERVICIO COMUNICACIÓN PARIDAD (continuación) (continuación) arriba MÉTODO DE TRANSMISIÓN CONTROL...
Menú SEGURIDAD Introduzca el menú SEGURIDAD. abajo Si olvidó su contraseña RESET INPUT Elemento Descripción CAMBIAR CONTRASEÑA SEGUR ENTER...
Página 76
Menú SEGURIDAD Elemento Descripción 1 Activar la CONTRASEÑA Mi Pantalla CONTRASEÑA Mi ENTER Pantalla 2 Desactivar la CONTRASEÑA Mi Pantalla 3 Si olvidó su CONTRASEÑA...
Menú SEGURIDAD Elemento Descripción 1 Encender el BLOQUEO PIN ENTER COMPUTER INPUT BLOQUEO PIN 2 Desactivar el BLOQUEO PIN 3 Si olvidó su Código PIN RESET INPUT...
Página 78
Menú SEGURIDAD Elemento Descripción 1 Activar CONTRASEÑA MI TEXTO CONTRASEÑA MI TEXTO ENTER 2 Apagar CONTRASEÑA MI TEXTO 3 Si olvidó su CONTRASEÑA...
Menú SEGURIDAD Elemento Descripción ENTER MOSTRAR MI TEXTO ENTER INPUT RESET INPUT ENTER INPUT ESCRIBIR MI TEXTO ENTER INPUT ENTER INPUT ENTER INPUT BLOQUEO CLONACIÓN...
Herramientas de presentación abajo USB TYPE A 90, 94 Presentación SIN PC USB TYPE A USB TYPE [Medios de almacenamiento compatibles] NOTA 13, 83 [Formatos compatibles] NOTA...
Página 81
Herramientas de presentación [Formato de archivo soportado y su extensión] NOTA Modo Vista miniatura USB TYPE A...
Herramientas de presentación Operación con botones o teclas Operación con botones Funciones PAGE UP [PÁGINA ARRIBA PAGE DOWN [PÁGINA ABAJO ENTER INPUT [INTRO abajo El menú colocacion para la imagen seleccionada Elemento Funciones ENTER ENTER...
Página 83
Herramientas de presentación Operación con el menú en la pantalla Vista miniatura Elemento Funciones ENTER ENTER ENTER USB TYPE A...
Página 84
Herramientas de presentación NOTE INPUT AUDIO IN...
Herramientas de presentación Modo Pantalla completa ENTER INPUT INTRO Operación con botones Funciones PAGE DOWN [PÁGINA ABAJO PAGE UP [PÁGINA ARRIBA ENTER INPUT [INTRO...
Página 86
Herramientas de presentación Operaciones para películas ENTER INPUT Operación con botones Funciones ENTER INPUT [INTRO PAGE DOWN – [PÁGINA ABAJO PAGE UP – [PÁGINA ARRIBA NOTA INPUT...
Herramientas de presentación Modo Presentación de diapositivas ENTER INPUT INTRO Operación con botones Funciones ENTER INPUT [INTRO NOTA INPUT ENTER INPUT...
Página 88
Herramientas de presentación NOTA “playlist.txt” “playlist.txt”...
Herramientas de presentación Visualización USB(Ordenador Windows) Requisitos de hardware y software para PC Sistema operativo ® ® ® Memoria Espacio en el disco duro Puerto USB Cable de USB Iniciar la visualización USB USB TYPE B NOTA Manual de usuario (resumen)
Página 91
Herramientas de presentación NOTA Guía de red USB TYPE B HDMI HDMI...
Herramientas de presentación Herramientas de presentación Ventana Opciones Optimize Performance (Optimización de desempeño) Transmission speed (Velocidad de transmisión) Image quality (Calidad de imagen) Keep PC resolution (Mantener la resolución del ordenador) [Keep PC resolution] Sound (Sonido) Mostrar LiveViewer Lite for USB About (Acerca de) NOTA AUDIO IN...
Página 94
Herramientas de presentación Visualización USB(Ordenador Mac) Requisitos de hardware y software para PC Sistema operativo Memoria Espacio en el disco duro Iniciar la visualización USB USB TYPE B NOTA Manual de usuario (resumen)
Página 95
Herramientas de presentación NOTA Guía de red USB TYPE B HDMI HDMI...
Página 96
Herramientas de presentación Menú NOTA...
Herramientas de presentación Ventana Opciones Optimize Performance (Optimización de desempeño) Transmission speed (Velocidad de transmisión) Image quality (Calidad de imagen) Keep PC resolution (Mantener la resolución del ordenador) [Keep PC resolution] Sound (Sonido) About (Acerca de) NOTA AUDIO IN...
Mantenimiento Sustitución de la lámpara Número de tipo : DT01511 Número de tipo : DT01411 Sustitución de la lámpara En caso de que usted mismo realice la sustitución, realice el siguiente procedimiento. MENU PRECAUCIÓN NOTA...
Solución de problemas ADVERTENCIA Mensajes relacionados Mensaje Descripción No hay señal de entrada. El puerto USB TYPE B se selecciona como la fuente de entrada de imágenes incluso si está seleccionado RATÓN para USB TYPE B USB TYPE B El proyector está esperando un archivo de imagen.
Página 106
Solución de problemas Mensaje Descripción La frecuencia horizontal o vertical de la señal de entrada Está entrando una señal inapropiada. El puerto COMPUTER IN2/MONITOR OUT se selecciona como fuente de entrada de la imagen incluso si se 43). selecciona SALIDA MONITOR para COMPUTER IN2 ( COMPUTER IN2/MONITOR OUT MONITOR OUT La temperatura interna está...
Solución de problemas Acerca de las lámparas indicadoras LAMP TEMP POWER Indicador Indicador Indicador Descripción POWER LAMP TEMP El proyector está en un estado de espera. Apagado. Apagado. anaranjada Luz intermitente El proyector está elevando la temperatura. Apagado. Apagado. El proyector está encendido. Apagado.
Página 108
Solución de problemas Indicador Indicador Indicador Descripción POWER LAMP TEMP Existe la posibilidad de que un parte interior se haya calentado. intermitente Apagado. roja o Luz roja verde Existe la posibilidad de que un parte interior se haya enfriado demasiado. verde Parpadeando En el proyector está...
Página 109
Solución de problemas Indicador Indicador Indicador Descripción POWER LAMP TEMP Cargando los datos guardados de la CLONACIÓN anaranjada roja roja en MODO ESPERA. No se pudieron cargar los datos guardados de la intermitente CLONACIÓN en MODO ESPERA. 70 ~ 73 anaranjada roja roja...
Solución de problemas Restauración de todos los ajustes Problemas que pueden confundirse fácilmente con anomalías mecánicas Página de Problemas Casos que no incluyen defectos mecánicos referencia El cable de alimentación no está enchufado. Se interrumpió la principal fuente de alimentación durante la operación, por ejemplo, por un corte del suministro eléctrico (apagón), etc.
Solución de problemas Página de Problemas Casos que no incluyen defectos mecánicos referencia Los cables de la señal no están conectados correctamente. La función MUDO está activada. VOLUME+/- extremadamente bajo. es correcta. desactivados. USB TYPE A USB TYPE B...
Página 112
Solución de problemas Página de Problemas Casos que no incluyen defectos mecánicos referencia Los cables de la señal no están conectados correctamente. El ordenador no puede detectar el proyector como un monitor para conectar y usar. Se visualiza la pantalla EN BLANCO. AV MUTE El puerto USB TYPE B se selecciona como la fuente de entrada de imágenes incluso si está...
Página 113
Solución de problemas Página de Problemas Casos que no incluyen defectos mecánicos referencia La función FIJA está activada. FREEZE extremadamente bajo. El proyector funciona en modo económico. Cuando la temperatura interna es elevada (incluso si la temperatura ambiente es inferior a 35ºC), el brillo de la lámpara podría reducirse automáticamente.
Página 114
Solución de problemas Página de Problemas Casos que no incluyen defectos mecánicos referencia Al seleccionar un puerto LAN, USB TYPE A o USB TYPE B, algunas partes de la emisión pueden perderse debido a una demora en el procesamiento de la señal. hardware actual.
Página 115
Solución de problemas Página de Problemas Casos que no incluyen defectos mecánicos referencia Desconecte el cable LAN y compruebe que el proyector está funcionando correctamente. – POWER La memoria USB está llena. No se pudieron encontrar los datos guardados desde la memoria USB. NOTA...
Página 116
Manual de usuario (resumen) Reconocimiento de marcas registradas ® ® ® ® ®...
