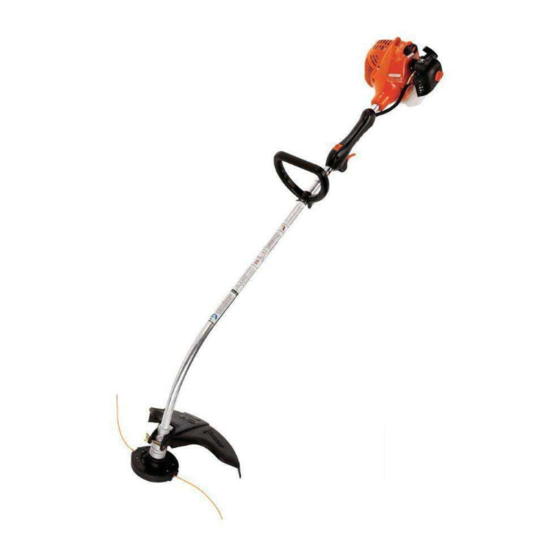

Echo GT-225 Manual Del Usuario

Ocultar thumbs Ver también para GT-225:

Manual del operador (48 páginas)

Manual del operador (44 páginas)

Manual del operador (32 páginas)

página de 48

/ 48
Marcadores

Enlaces rápidos

Descargar este manual

Recortadora de

El sistema de escape del motor de este producto contiene

químicos que pueden causar cáncer, defectos congénitos u

otros daños en la reproducción, de acuerdo a lo que se conoce

en el Estado de California.

Lea y comprenda toda la literatura incluida antes de su

uso. Si no lee los manuales, podría sufrir lesiones

graves.

Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2.

X7742274900

Manual del

operador

GT-225

hierba

Resumen de contenidos para Echo GT-225

Página 1 Estado de California. Lea y comprenda toda la literatura incluida antes de su uso. Si no lee los manuales, podría sufrir lesiones graves. Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2. X7742274900 © 11/23 ECHO Incorporated...
Página 2 Introducción ....................3 Información de servicio ................3 Número de serie y piezas ..............3 Servicio ....................4 Asistencia para productos del consumidor de ECHO......4 Registro de producto ................4 Literatura adicional ................4 Seguridad....................5 Información importante y símbolos de seguridad del manual....5 Símbolos internacionales..............
Página 3 INFORMACIÓN DE SERVICIO Número de serie y piezas Las piezas ECHO legítimas y los conjuntos y kits de mantenimiento para los productos ECHO sólo están disponibles en un distribuidor autorizado ECHO. Cuando necesite comprar piezas, siempre tenga a mano el número de modelo y de...
Página 4 Servicio Durante el período de garantía, el servicio de este producto lo debe realizar un distribuidor de servicio autorizado por ECHO. Para conocer el nombre y el domicilio del distribuidor de servicio autorizado ECHO más cercano, pregunte a su revendedor o llame al: 1-800-432-ECHO (3246). La información del distribuidor también está...
Página 5 Nota: Este mensaje adjunto proporciona sugerencias para el uso, cuidado y mantenimiento de la unidad. SÍMBOLO DE CÍRCULO Y BARRA OBLICUA Este símbolo significa que la acción específica que se muestra está prohibida. Ignorar estas prohibiciones puede ocasionar lesiones graves o mortales. X7742274900 © 11/23 ECHO Incorporated...
Página 6 !Cuidado! Evite todas las - Objectos líneas de rebotados y energía. arrojados. NO permita que Encendido haya llamas o Ignition activado/ chispas cerca del desactivado combustible. X7742274900 © 11/23 ECHO Incorporated...
Página 7 Accesorio giratorio 15 metros del corte (50 pies) de la máquina. Lleve calzado No exceder contra 10,000 RPM. las resbaladuras. Nota: No todos los símbolos aparecerán en su unidad. X7742274900 © 11/23 ECHO Incorporated...
Página 8 ANSI Z87.1 o CE. Para mayor seguridad, puede llevar puesta una careta de  protección facial sobre las gafas de seguridad para protegerse de las ramas cortantes o los escombros volantes. X7742274900 © 11/23 ECHO Incorporated...
Página 9 Protección auditiva ECHO recomienda utilizar protección personal cada vez que utilice la unidad. Protección respiratoria Los operarios que son sensibles al polvo o agentes alérgenos comúnmente presentes en el aire, pueden necesitar una máscara de protección contra el...
Página 10 En ausencia de la mencionada información, ECHO no recomienda el uso de sus productos a ninguna persona que tenga un marcapasos. Funcionamiento prolongado y condiciones extremas La exposición prolongada al frío o la vibración puede ocasionar...
Página 11 • Si siente hormigueo, entumecimiento o dolor en los dedos, las manos, las muñecas o los brazos, inmediatamente detenga el equipo eléctrico y consulte al médico. Lo antes que se diagnostique RSI/CTS, es más probable que se evite un daño permanente en los nervios o los músculos. X7742274900 © 11/23 ECHO Incorporated...
Página 12 • Mantenga un buen pie y el equilibrio en todo momento. No se que de pie sobre superficies resbaladizas, desiguales o inestables. No trabaje en posiciones raras o escaleras. No trate de alcanzar lugares alejados. • Mantenga el accesorio de corte debajo de la cintura. X7742274900 © 11/23 ECHO Incorporated...
Página 13 ECHO Incorporated. no será responsable por la falla de los dispositivos de corte, accesorios o conexiones que no hayan sido aprobados y aprobados por ECHO Incorporated. Lea y cumpla con todas las instrucciones de seguridad. No intente modificar este producto. Pueden producirse ...
Página 14 El cable o los conectores expuestos pueden ocasionar descargas, chispas y riesgo de incendio o explosión, resultando en lesiones graves. Inspeccione los terminales para verificar que las  conexiones estén firmes. X7742274900 © 11/23 ECHO Incorporated...
Página 15 Si se detectan daños o fugas, no use la unidad, de lo contrario pueden producirse lesiones personales graves o daños a los bienes. Solicite la reparación de la unidad a un agente de servicio autorizado antes de usar. X7742274900 © 11/23 ECHO Incorporated...
Página 17 Asegúrese de que sean legibles y que comprenda y siga las instrucciones. Si alguno no se puede leer, se pueden pedir reemplazos a su distribuidor ECHO. Las imágenes que se muestran a continuación son solo un ejemplo. Los de su unidad pueden parecer ligeramente diferentes.
Página 18 ® Cabezal Rapid Loader CONTENIDO El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, un poco de montaje tal vez sea necesario. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.
Página 19 La caja de engranajes y el área circundante pueden estar  calientes. Remueva la tuerca (A) la arandela (B), y el perno (C). Encaje la defensa sobre la caja de los rodamientos. Instale el perno (C), la arandela (B) y la tuerca (A). X7742274900 © 11/23 ECHO Incorporated...
Página 20 (A) en una posición de operación cómoda y apriete la tuerca de orejas (B). El accesorio de corte debe estar a 5 - 7,5 cm (2 - 3 pulg) por encima del terreno y lo más horizontal posible. X7742274900 © 11/23 ECHO Incorporated...
Página 21 Comuníquese con el departamento de bomberos de la localidad para que le expliquen las leyes o reglamentos sobre los requisitos para la prevención de incendios. X7742274900 © 11/23 ECHO Incorporated...
Página 22 (alcohol etílico) o un 15 % de MTBE (éter metil tertbutílico). La gasolina que contiene metanol (alcohol de madera) NO está aprobada. Se recomienda el combustible de la marca ECHO para prolongar la vida útil de los motores refrigerados por aire de 2 tiempos y motores híbridos de 2 o 4 tiempos.
Página 23 EVITE inhalar nieblas o vapores de aceite.  Los aceites para motores de 2 tiempos de la marca ECHO se pueden mezclar en una proporción de 50:1 para su aplicación en todos los motores ECHO vendidos en el pasado, independientemente de la relación especificada en esos manuales.
Página 24 Instrucciones de mezcla El combustible almacenado envejece. No mezcle más combustible del que espera usar en 30 días, y 90 días si se agrega un estabilizador de combustible. X7742274900 © 11/23 ECHO Incorporated...
Página 25 SIEMPRE agite bien el recipiente de combustible antes de cada uso. El aceite y la gasolina usados, y las toallas sucias son materiales de desecho peligrosos. Las leyes de eliminación varían según la localidad. X7742274900 © 11/23 ECHO Incorporated...
Página 26 Rápidamente jale el agarrador de arranque de retroseso/cuerda (D) hasta que el motor se encienda (o déle [5] jaladas máximo). X7742274900 © 11/23 ECHO Incorporated...
Página 27 Nota: Si mueva el accesorio, reajuste el carburador según las instrucciones de “Ajuste del carburador” de este manual o vea a su distribuidor ECHO, ya que de lo contrario se pueden producir lesions personales graves. Interruptor de parada Mueva el botón del interruptor...
Página 28 Si el motor no se para cuando se mueve el interruptor de parada a la posición de PARADA, cierre el estrangulador - posición de ARRANQUE EN FRÍO - para calar el motor. Su distribuidor ECHO debe reparar el interruptor de parada antes de volver a usar la unidad. Acelerador...
Página 29 Podado Alimente la línea giratoria en el material a cortar. Incline la cabeza de corte hacia la izquierda mientras corta para dirigir la suciedad lejos del operador. X7742274900 © 11/23 ECHO Incorporated...
Página 30 Deje que la unidad se enfríe antes de realizar mantenimiento o ajustes. Use guantes para protegerse las manos de bordes afilados y superficies calientes. X7742274900 © 11/23 ECHO Incorporated...
Página 31 Nivel 1 = fácil de hacer. Pueden necesitarse herramientas comunes. Nivel 2 = dificultad moderada. Pueden necesitarse algunas herramientas especializadas. Nivel 3 = consulte a su distribuidor. Haga clic AQUÍ o diríjase a http://www.echo-usa.com/products/ maintenance-kit AQUÍ https://www.shindaiwa-usa.com/you-can.aspx X7742274900 © 11/23 ECHO Incorporated...
Página 32 NOTAS DE PROCEDIMIENTOS DE MANTENIMIENTO: Aplique el grasa a base de litio grasar cada 25 horas de uso. * Todas las recomendaciones de reemplazo se basan en encontrar piezas dañadas o desgastadas durante la inspeccion. X7742274900 © 11/23 ECHO Incorporated...
Página 33 • Enjuague con agua limpia y deje que se seque completamente antes de reutilizar. Instale el filtro de aire en la caja del filtro de aire. Instale la cubierta del filtro de aire. X7742274900 © 11/23 ECHO Incorporated...
Página 34 2012 y posteriores, sólo se podrán utilizar mangueras de suministro de combustible certificadas por la EPA para cambiar la manguera de suministro original del equipo. Las autoridades pueden imponer multas de hasta $37,500 por usar una parte de repuesto que no esté certificada. X7742274900 © 11/23 ECHO Incorporated...
Página 35 No limpie con chorro de arena. La arena que se queda en la bujía dañará el motor. 0,65 mm (0,026 pulg.) Calibre la bujía, doblando el electrodo exterior. Apriete la bujía a 130-170 kgf•cm (112-150 lbf•pulg). X7742274900 © 11/23 ECHO Incorporated...
Página 36 Remueva la tapa del filtro de aire (A). Quite la tapa del motor (B). NO use un raspador de metal para quitar la suciedad de las aletas del cilindro. X7742274900 © 11/23 ECHO Incorporated...
Página 37 Piezas necesarias: Rejilla de apagachispas, empaquetadura. Quite el cable de la bujía. Quite la tapa del motor (B). Ponga el pistón en el punto muerto superior para impedir la entrada de carbón/polvo en el cilindro. X7742274900 © 11/23 ECHO Incorporated...
Página 38 Ponga el pistón en el punto muerto superior. Quite el silenciador (A) y el protector térmico (B). Use una herramienta raspadora de madera o plástico para limpiar los depósitos del orificio de escape del cilindro (C). X7742274900 © 11/23 ECHO Incorporated...
Página 39 335 m (1.100 pies) por encima del nivel del mar, ya que de lo contrario se pueden producir daños importantes en el motor. X7742274900 © 11/23 ECHO Incorporated...
Página 40 Cuando se completa el ajuste del carburador, no se debe hacer mueva el accesorio de corte en vacío, ya que de lo contrario se pueden producir lesiones personales graves. X7742274900 © 11/23 ECHO Incorporated...
Página 41 Deslice el eje de impulsión flexible hacia atrás en la caja de impulsión teniendo cuidado de que no entre polvo en el eje de impulsión flexible. Instale la caja de cojinetes y el protector. X7742274900 © 11/23 ECHO Incorporated...
Página 42 LOCALIZACIÓN Y REPARACIÓN DE FALLAS GT-225 LOCALIZACIÓN Y REPARACIÓN DE FALLAS CUADRO DE SOLUCIÓN DE PROBLEMAS DEL MOTOR Problema Controlar Estado Causa Solución Filtro del No hay combustible Limpiar o Combustible combustible obstruido - línea reemplazar - en el en el...
Página 43 GT-225 LOCALIZACIÓN Y REPARACIÓN DE FALLAS CUADRO DE SOLUCIÓN DE PROBLEMAS DEL MOTOR Problema Controlar Estado Causa Solución Limpiar y Bujía de Bujía sucia o Desgaste normal ajustar o encendido desgastada reemplazar El motor funciona, Ajuste Carburador Vibración Ajustar pero muere...
Página 45 FD, aceite de motor de dos tiempos, refrigerado por aire Capacidad del tanque de 0,38 L (12,8 onzas fluidas) combustible Sistema de motor de Arrancador de rebobinado automático arranque Embrague Tipo centrífugo Eje de impulsión 6,0 mm (0.25 pu.) eje flexible X7742274900 © 11/23 ECHO Incorporated...
Página 46 Gracias por elegir ECHO Power Equipment Por favor, ingrese a sitio we http://www.echo-usa.com/Warranty/Register- Your-ECHO para registrar su nuevo producto en línea. Es RAPIDO y FACIL! NOTA: Su información nunca será vendida o mal utilizada por ECHO, Incorporado. El registro de su compra nos permite comunicarnos con usted en el caso de una actualización de servicio, o el retiro del...
Página 48 U78012001001 - U78012999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
