Pasos

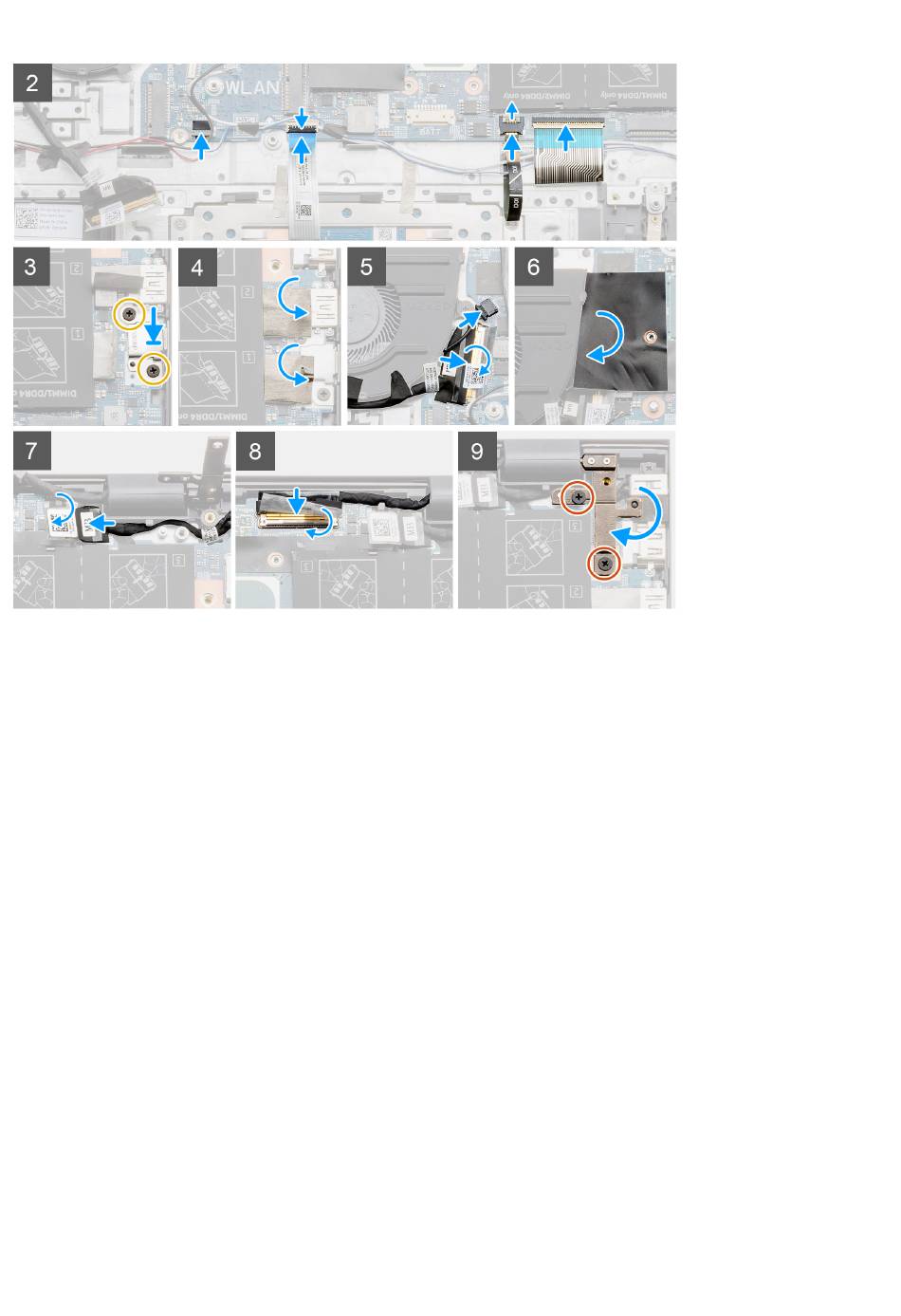

1. Coloque la tarjeta madre en el ensamblaje del teclado y el reposamanos.
2. Reemplace los dos tornillos (M2x3) que aseguran la tarjeta madre al ensamblaje del teclado y el reposamanos.
3. Conecte el cable del altavoz a la tarjeta madre.
4. Conecte el cable del panel táctil a la tarjeta madre.
5. Conecte el cable de iluminación del teclado a la tarjeta madre.
6. Conecte el cable del teclado a la tarjeta madre.
7. Coloque el soporte del puerto USB de tipo C en la tarjeta madre.
8. Alinee los orificios para tornillos del soporte del puerto USB de tipo C con los orificios para tornillos de la tarjeta madre del sistema.
9. Reemplace los dos tornillos (M2x3) que aseguran el soporte del puerto USB de tipo C a la tarjeta madre.
10. Adhiera la cinta que cubre el soporte del puerto USB de tipo C.
11. Conecte el cable de la placa de I/O a la tarjeta madre del sistema y cierre el pestillo.
12. Adhiera la cinta que asegura el pestillo del cable de la placa de I/O a la tarjeta madre.
13. Conecte el cable del ventilador a la tarjeta madre.
14. Adhiera el mylar que cubre la tarjeta madre.
15. Conecte el cable del puerto del adaptador de alimentación a la tarjeta madre.
16. Adhiera la cinta que cubre el conector del cable del puerto del adaptador de alimentación en la tarjeta madre.
17. Conecte el cable de pantalla a la tarjeta madre y cierre el pestillo.
18. Pegue la cinta que fija el pestillo del conector de cable de la pantalla a la tarjeta madre.
19. Empuje la bisagra de la pantalla hacia abajo y alinee los orificios para tornillos en la bisagra de la pantalla con los orificios para tornillos en
la tarjeta madre.
20. Reemplace los dos tornillos (M2.5x5) que aseguran la bisagra de la pantalla derecha a la tarjeta madre.
Siguientes pasos
1. Instale el
disipador de
calor.
2. Instale la
tarjeta
inalámbrica.
3. Instale la
unidad de estado sólido 2230
4. Instale la
unidad de estado sólido 2230
o la
unidad de estado sólido 2280
o la
unidad de estado sólido 2280
en la ranura M.2 uno.
en la ranura M.2 dos. (si corresponde)
Extracción e instalación de componentes
61
