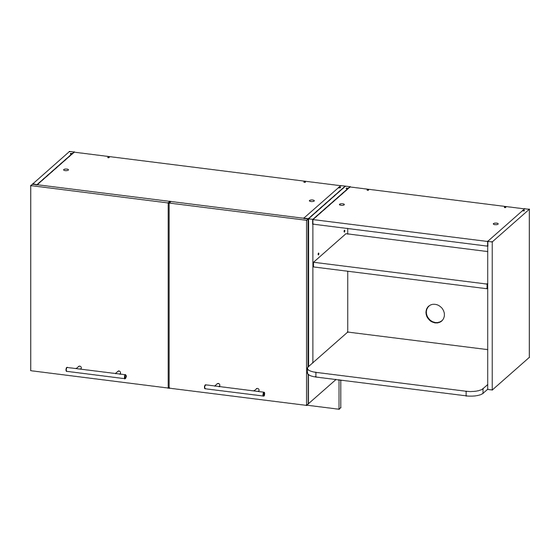

MUEBLE SUPERIOR COCINA 150 TOKYO
TOKYO 150 WALL KITCHEN CABINET
Alto: 72 cm
Ancho: 150 cm
Fondo: 40 cm
LOTE No:
BAÑOS Y COCINAS
Línea de atención
Bogotá: 404 88 84
Colombia: 01 8000 51 20 30
Otros países: +57 (1) 404 88 84
Costumer service
+57 (1) 404 88 84
corona
INSTRUCCIONES DE ENSAMBLE
/ASSEMBLY INSTRUCTIONS
.co
Para mesón con pozuelo
izquierdo
For countertop with
left sink
