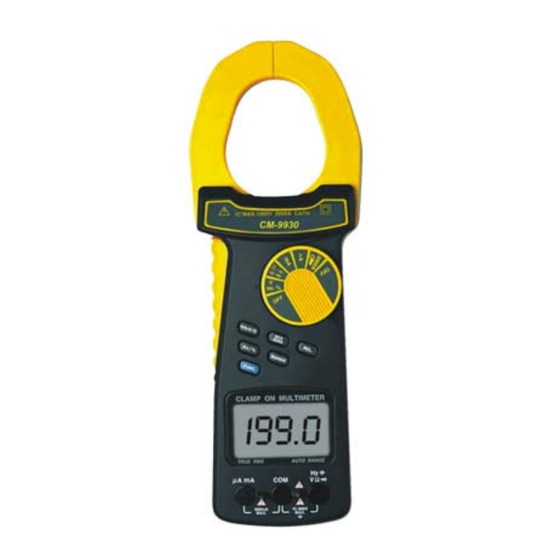

Pinza amperimétrica CM - 9930
I.
Introducción
II.
Especificaciones técnicas
III.
Funciones
IV.
Medición
V.
Calibración / Recalibración
VI.
Cambio de la batería
I. Introducción
Lea atentamente las siguientes informaciones
antes de realizar cualquier tipo de medición.
Utilice el aparato de la manera indicada, ya que
de otro modo la garantía carecerá de validez.
Condiciones ambientales:
Sólo PCE Group podrá realizar las reparaciones que precise la pinza amperimétrica. Mantenga
el aparato limpio y seco. El aparato cumple con las normativas y estándares vigentes y está
certificado.
Altitud hasta a 2000 m
-
Clase de contaminación II según IEC para interiores
-
Cumple con la EU 89/336 EEC (compatibilidad electromagnética) y 73/23 (baja tensión)
-
CAT III 1000 V, 2000 A
-
Atención:
Lea atentamente estas instrucciones de uso antes de poner en funcionamiento esta pinza
amperimétrica. Respete las indicaciones de seguridad vigentes al manejar instalaciones
eléctricas. De no ser así se pueden producir daños personales o incluso se puede producir la
muerte (descarga de corriente). Existe peligro hasta en mediciones de bajas tensiones.
Compruebe visualmente si la pinza, los cables / sujeciones se encuentran en buen estado.
-
No exponer el aparato a temperaturas ni a humedad extremas ni a radiaciones solares
-
directas.
Realice las mediciones sobre un aislante, póngase calzado de goma y ropa seca o utilice
-
una alfombrilla de goma a modo de base.
Realice mediciones de tensiones > 40 VDC o 25 VAC sólo de acuerdo con las indicaciones
-
de seguridad relevantes.
No supere nunca los valores de entrada máximos específicos de la pinza amperimétrica.
-
No toque cables descubiertos o componentes cargados de tensión.
-
No realice mediciones en entornos con riesgo de explosiones.
-
Antes de accionar el selector de rango deberá retirar los cables de control del objeto a
-
comprobar.
Instrucciones de uso
Humedad máxima ambiental
Rango de temperatura ambiental = 0 ... + 50 °C
= < 80 % H.r.
PCE Ibérica S.L.
C/ Mayor, 53 - Bajo
02500 Tobarra
Albacete-España
Tel. : +34 967 543 548
Fax: +34 967 543 542
info@pce-iberica.es
www.pce-iberica.es
