MANUAL DE MONTAGEM
INSTRUCCIONES DE ARMADO
ASSEMBLY INSTRUCTIONS

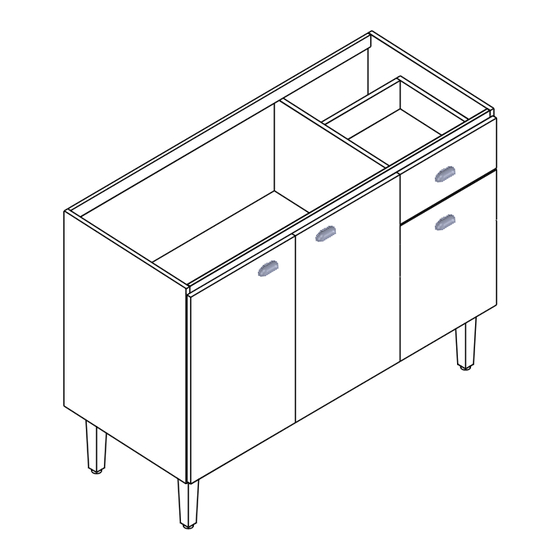

1800- BALCÃO PIA
1800 - MURAL BASE
1800 - SINK CABINET
Peças/Piezas/Parts
13
07
08
07
12
09
12
02
06
04
03
0
Av. Alvi Azul, n°801 - Fones: +55(54)3452-4400 / +55(54)3451-6329
CEP:95707-300 - Bento Gonçalves/RS - Site:
Ferragens/Herrajes/Hardware
A
C
E
F
G
H
J
K
L
M
01
N
O
14
P
04
Q
10
03
11
05
1
2
3
4
5
Fellicci Indústria de Móveis Ltda.
www.fellicci.com.br
- E-mail: engenharia@fellicci.com.br
Cavilha
Clavija
08
Dowel
6x30
Parafuso chato
Tornillo de cabeza plana
05
Flat head screw
5,0x45
Corrediça
Corredera
01
Sliding
350mm
Prego
Clavo
50
Nail
10x10
Parafuso chato
Tornillo de cabeza plana
50
Flat head screw
3,5x12
Parafuso chato
Tornillo de cabeza plana
08
Flat head screw
3,5x25
Dobradiça com calço
Bisagra con calzo
06
Hinge with shim
Cola
01
Pegamento
Glue
Prego
Clavo
04
Nail
13x15
Parafuso chato
Tornillo de cabeza plana
10
Flat head screw
3,5x40
Puxador
04
Tirador
Handle
Pé
05
Pata
Foot
Cantoneira de metal
Soporte metálico
04
Metal angle bracket
13x13
União costa
10
Fijador revés
Union back
6
7
8
9
10
11
Relação de peças/ Relación de las piezas/Parts list
Nº
Descrição/Descripción/Description
Lateral direita/Lateral derecha/Right side
01
Lateral esquerda/Lateral izquierda/Left side
02
Lateral gaveta/Lateral cajón/Drawer side
03
Porta/Puerta/Door
04
Frente gaveta/Frente cajón/Drawer front
05
Base/Base/Base
06
Travessa/Travessaño/Crossbar
07
Divisão/Divisória/Division
08
Prateleira fixa/Repisa fija/Fixed shelf
09
Traseiro gaveta/Revés cajón/Drawer back
10
11
Fundo gaveta/Fondo cajón/Drawer bottom
12
Costa/Fondo/Back panel
13
Costa/Fondo/Back panel
14
Porta/Puerta/Door
VOCÊ VAI PRECISAR DE / USTED NECESITARÁ / YOU WILL NEED
Ferramentas não fornecidas / Herramientas no incluidas / Tools not supplied
Chave Phillips
Trena
Martelo
Destornillador cruz
Cinta de medición
Martillo
Screwdriver Phillips
Measuring tape
Hammer
12
13
14
15
16
cm
Medidas mm
Qtde
Medidas mm
Cant
Measures mm
Qty
670x496x12
01
670x496x12
01
350x100x12
02
610x408x15
02
156x364x15
01
1176x496x12
01
1176x60x12
02
598x496x12
01
808x254x12
01
306x8 0 x12
01
317x355x03
01
824x315x03
02
630x372x03
01
450x364x15
01
Furadeira
Taladro
Drill machine
