Instalação da unidade exterior

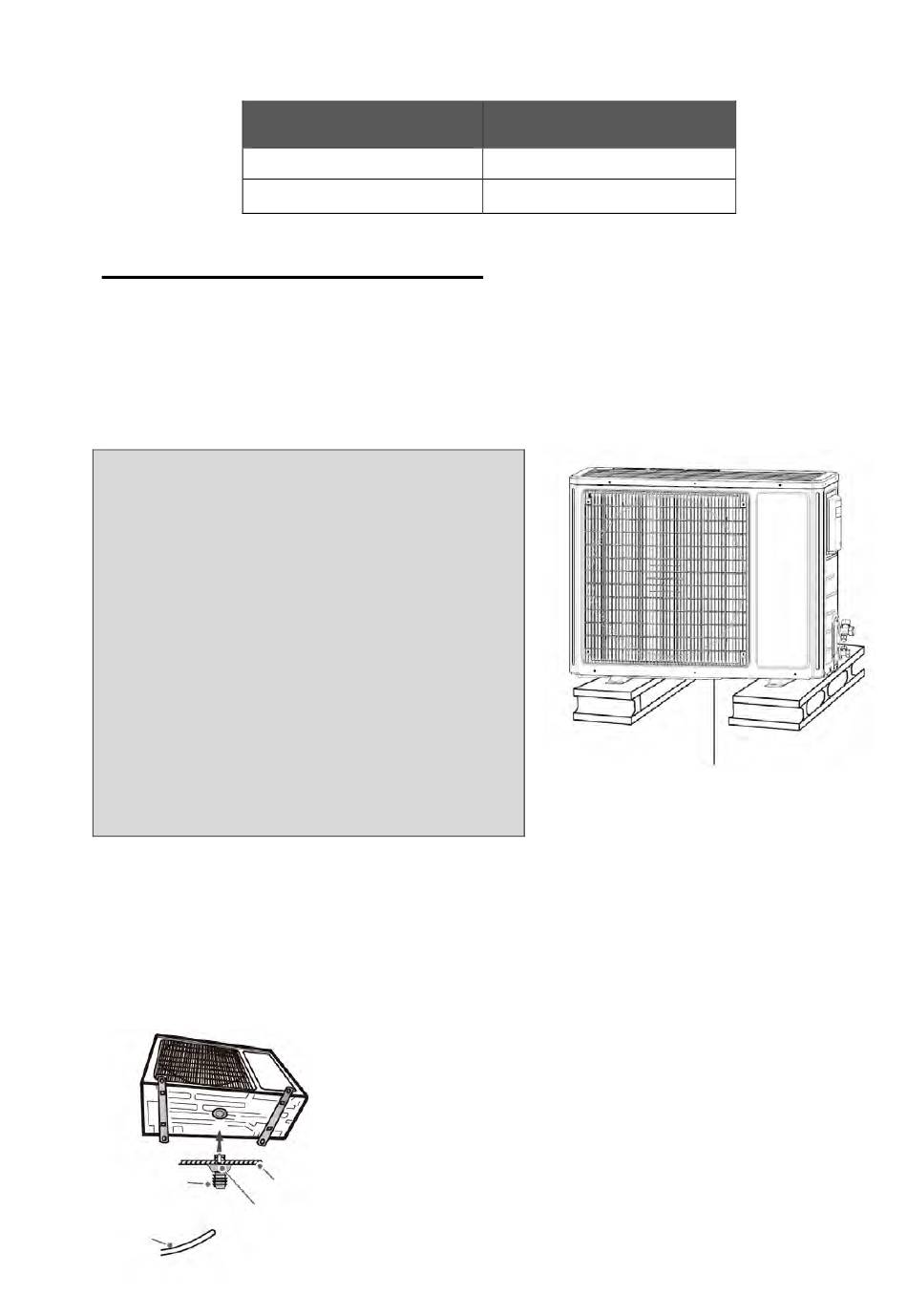

Passo um: fixe o suporte da unidade exterior
(selecione-o de acordo com a real situação da instalação)
1. Selecione o local de instalação de acordo com a estrutura da casa.
2. Fixe o suporte da unidade exterior no local selecionado com os parafusos
expansores.
Nota:
● Tome medidas de proteção suficientes ao
instalar a unidade exterior.
● Certifique-se que o suporte pode suportar pelo
menos quatro vezes o peso da unidade.
● A unidade exterior deverá ser instalada pelo
menos cm acima do solo para instalar uma junta
de drenagem.
● Para a unidade
arrefecimento de 2300W~5000W, são necessários
6 parafusos expansores; para a unidade com
capacidade de arrefecimento de 6000W~8000W,
são necessários 8 parafusos expansores; para a
unidade com capacidade de arrefecimento de
10000W~16000W, são necessários 10 parafusos
expansores.
Passo dois: instale a junta de drenagem (Apenas para a
unidade de arrefecimento e aquecimento)
1. Conecte a junta de drenagem exterior no orifício no chassis, conforme
mostrado na figura abaixo.
2. Conecte a mangueira de drenagem à saída de drenagem.
saída de
drenagem
Tubo de
escoamento
Aparelho de
condicionado
9K 12K 18K
24K
com capacidade
chassis
junta de drenagem
exterior
ar
Capacidade do disjuntor
16A
25A
de
Pelo menos 3cm acima do solo
6
