UNITÉ 24K

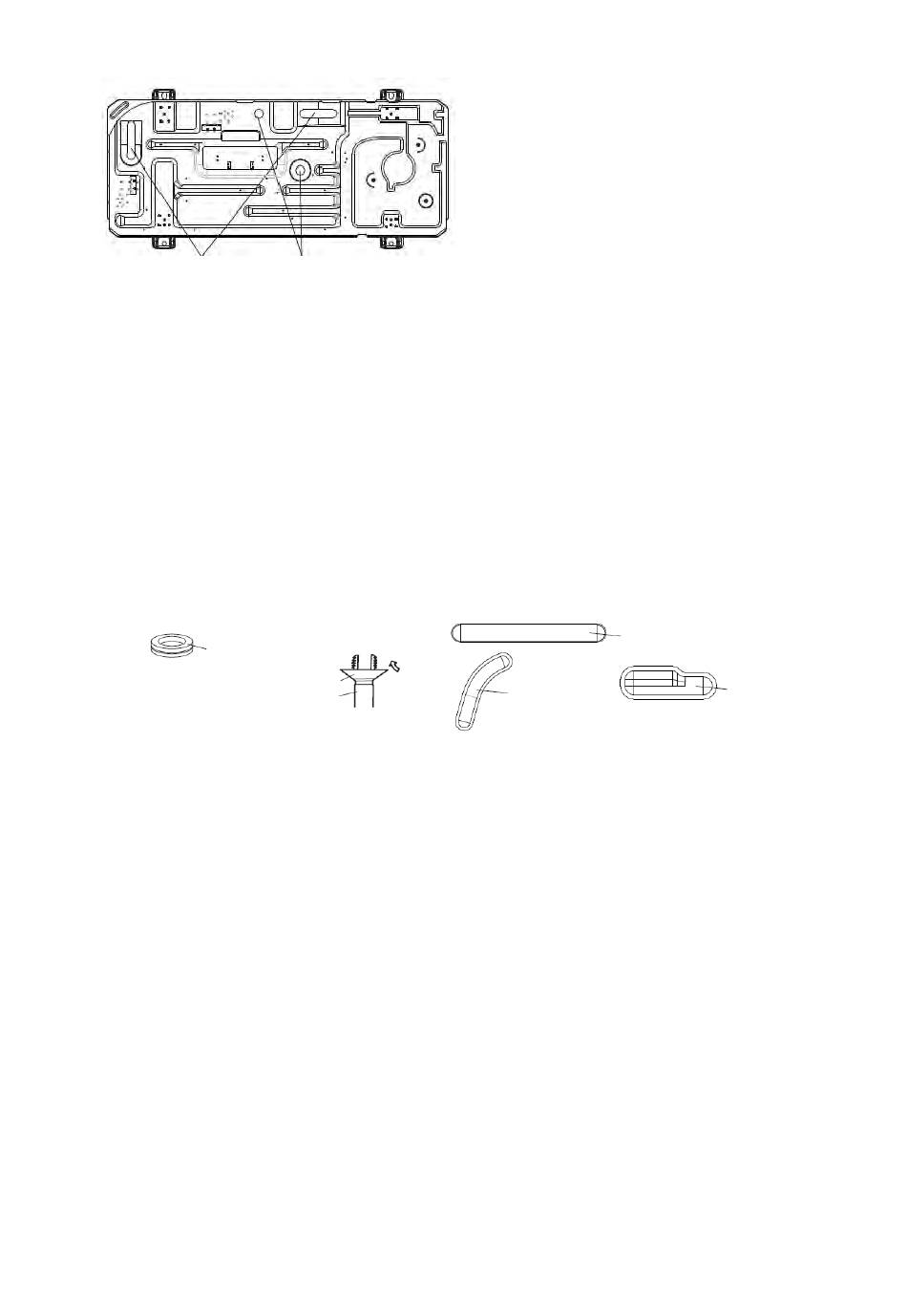

Trous oblongs - Orifices d'évacuation de l'eau
Cadre inférieur
L'orifice de drainage de l'UNITÉ 9K 12K 18K 24K se compose de deux orifices de Φ 25
et de deux trous oblongs (voir image 1). Le bouchon du drain se compose d'un
bouchon de Φ 25 et deux bouchons oblongs.
(Les images de ce manuel peuvent différer des objets. Veuillez vous référer aux objets
pour référence)
Bouchon de
vidange
Raccord de vidange
Tuyau (disponible dans le
commerce, diamètre intérieur.
16 mm)
Trous oblongs
Image 1
10
Trous oblongs
Trous oblongs
