PINOUT
NOMBRE
DESCRIPCION
VCC (6-30) V
Alimentación (6-30) V DC (+).
GND (-)
Masa V DC (-)
DIN 1
Entrada digital 1
DIN 2
Entrada digital 2
DIN 3
Entrada digital 3
Entrada analógica 1. Rango: 0-30 V
AIN 1
DC.
Salida digital 1. Colector Abierto,
DOUT 1
Max. 0,5 Amp. DC.
Salida digital 2. Colector abierto.
DOUT 2
Max. 0,5 Amp. DC.
1WIRE DATA Datos para dispositivos 1–Wire.
1WIRE
Alimentación +3,8 V para
POWER
dispositivos 1–Wire.
+6...30 V DC
GND
DIN1
DIN2
DIN3
AIN1
DOUT1
DOUT2
1WIRE DATA
POWER

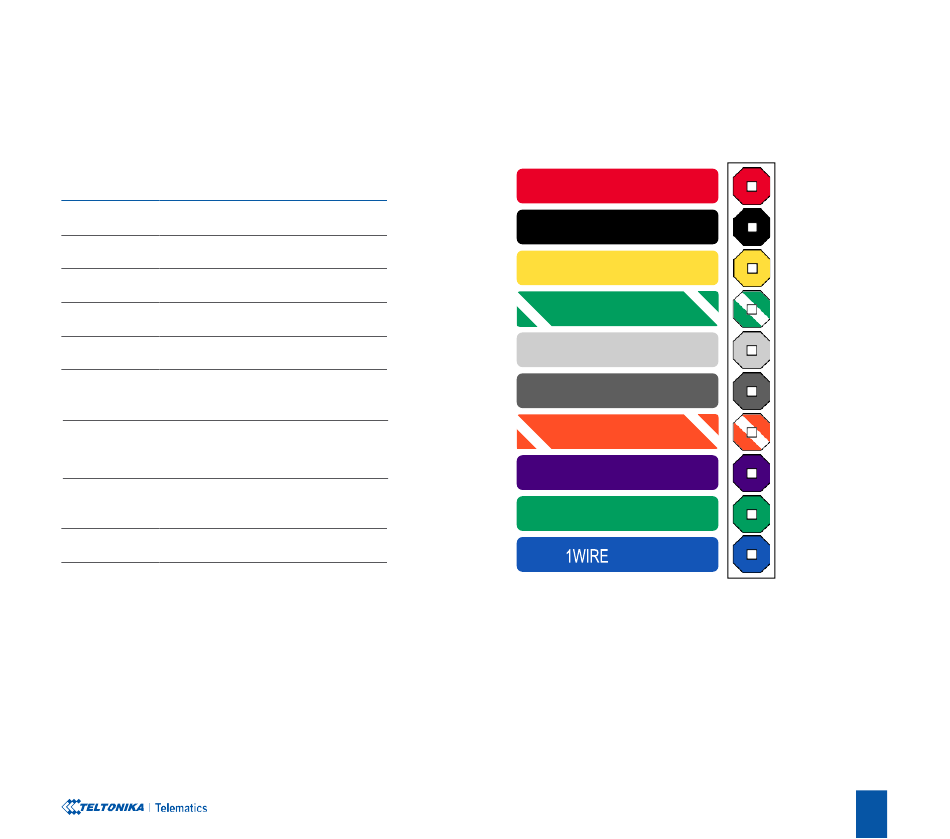

FMB204 - cableado
Quick Manual v1.5 // FMB204
