NETGEAR XS512EM Instrucciones De Instalación

Instalación
Switch gestionable Smart Plus de NETGEAR
Switch Ethernet 10 Gigabit/Multigigabit de 12 puertos con
2 puertos combinados SFP+ (XS512EM)
Switch Ethernet 10 Gigabit/Multigigabit de 24 puertos con
2 puertos combinados SFP+ (XS724EM)

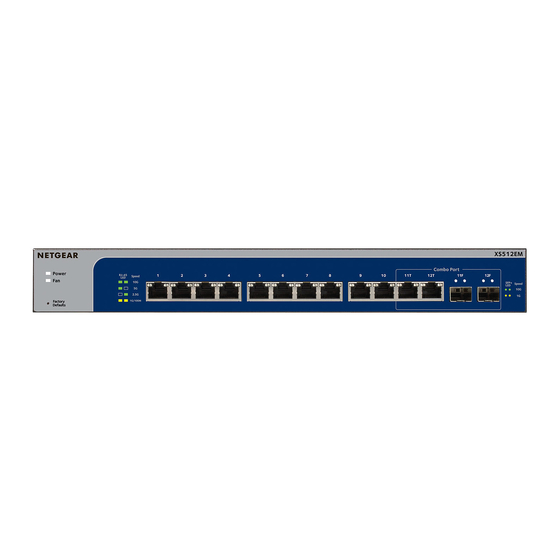

XS512EM
Contenido de la caja
Abra la caja y compruebe el contenido:
• Modelo de switch XS512EM o XS724EM
• Cable de alimentación (adaptado según el país de venta)
• Cuatro almohadillas de goma para instalación en sobremesa
• Kit de montaje en bastidor
• Guía de instalación
Conectar el switch a la red
Para las conexiones Gigabit, utilice cables Ethernet de categoría 5e (CAT5e) o
superior con conectores RJ-45. Para utilizar un puerto SFP+, deberá insertar un
módulo de transceptor 10G SFP+ o 1G SFP (disponible en NETGEAR).
Paso 1. Conecte el equipo.
Internet
Enlace de 10 G
para NAS 10 G
SFP+
LED
SFP+
LED
Enlace de 1 G
XS724EM
al equipo
Paso 2. Conecte la alimentación.
Conexiones de muestra
Router de red
Switch
XS724EM
Switches
GS110EMX
Enlace de Enlace de
2,5 G al punto 1 G al punto
de acceso de acceso
Enlace de 2,5 G Enlace de 10 G al
al ordenador de equipo con un puerto
juegos de 2,5 G Thunderbolt
Paso 3. Consulte el estado.
Indicador de alimentación Indicadores de puerto Ethernet
Encendido Enlace de 10 G (los dos indicadores de puertos
encendidos). Si ambos indicadores de puertos
Apagado
parpadean significa que hay actividad de tráfico.
Enlace de 5 G (indicador de puerto izquierdo apagado,
indicador de puerto derecho encendido). Si el
indicador de puerto de la derecha parpadea significa
que hay actividad de tráfico.
Indicador de ventilador
Compruebe el Enlace de 2,5 G (indicador de puerto izquierdo
ventilador encendido, indicador de puerto derecho apagado).
Si el indicador de puerto de la izquierda parpadea
Normal
significa que hay actividad de tráfico.
Enlace de 1 G o 100 M (los dos indicadores de
puertos encendidos). Si ambos indicadores de puertos
parpadean significa que hay actividad de tráfico.
Sin conexión (los dos indicadores de puertos apagados).
Indicadores de puertos SFP (redondos)
Enlace de 10 G (los dos indicadores de puertos
encendidos). Si ambos indicadores de puertos
parpadean significa que hay actividad de tráfico.
Enlace de 1 G (los dos indicadores de puertos
encendidos). Si ambos indicadores de puertos
parpadean significa que hay actividad de tráfico.
Sin conexión (los dos indicadores de puertos apagados).
Nota: Los puertos combinados permiten establecer una conexión 1G o 10 G en
el puerto Ethernet RJ-45 o el puerto SFP+. No es posible utilizar los puertos
RJ-45 y SPF+ al mismo tiempo.
Cables y velocidades
La siguiente tabla indica los cables de red que pueden utilizarse para las
conexiones del switch, así como las velocidades que admiten dichos cables a una
distancia de hasta 100 metros.
(Continúa en la página siguiente)
