INSTRUCTIVO
DE INSTALACIÓN
Y OPERACIÓN
Lea cuidadosamente este instructivo antes de hacer la instalación
Este instructivo aplica al producto en cualquier acabado
E-99
Hola soy Fluxy te
ayudaré a instalar

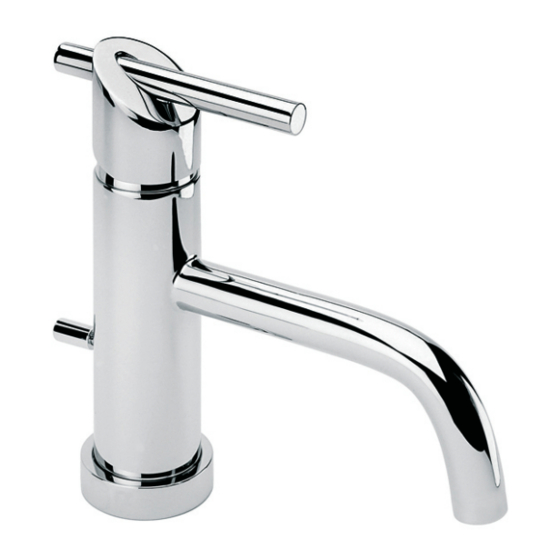

Mezcladora
tu producto.
Monomando Nuva
para Lavabo con
El producto ilustrado puede sufrir cambios de
Desagüe Automático
aspecto como resultado de la mejora continua
a la que está sujeto.
Servicio técnico al 01800 909 2020
servicio.tecnico@helvex.com.mx
Centro de capacitación
01 (55) 53-33-94-00
Publicidad
Manuales relacionados para Helvex Nuva E-99
Resumen de contenidos para Helvex Nuva E-99
- Página 1 Monomando Nuva para Lavabo con El producto ilustrado puede sufrir cambios de Desagüe Automático aspecto como resultado de la mejora continua a la que está sujeto. Servicio técnico al 01800 909 2020 servicio.tecnico@helvex.com.mx Centro de capacitación 01 (55) 53-33-94-00...
- Página 2 Requerimientos de Herramienta Requerida Operación Para el correcto funcionamiento perico de este producto, la presión llave hexagonal mínima es de (0,6 kg/cm²) 8,53 (incluida) PSI. llave allen Relación de 2mm (incluida) Altura Tinaco - Presión llave Cada metro de altura, de su inglesa Altura(h) kg/cm²...
- Página 3 Dimensiones para la Instalación Para placas de mármol barrene de acuerdo a las distancias que se muestran en la figura. *Ø barreno 3,2 cm (1 ¼”) max. Placa de mármol *4 cm lavabo Espesor máximo de placa de 3 cm. * Medidas Recomendadas Instalación General Desenrosque la tuerca, la rondana...
- Página 4 Instalación General Fije la salida. Enrosque las mangueras (incluidas). Apriete firmemente la tuerca. separador rondana tuerca manguera ½”-14 NPSM X 3/8”-24 UNF X 12” Sh-372 (incluida) Conecte las mangueras a las válvulas angulares. mangueras (incluidas) válvula angular Antes de conectar (no incluida) purgue la línea de alimentación.
- Página 5 Instalación General Instalación de la Contra Desagüe 1. Desarme la contra desagüe. 2. Inserte la rondana y el empaque en la contra. empaque protector rondana tapón elevador contra superior tuerca Verifique que el mueble tenga rebosadero. 3. Inserte la contra en el lavabo. silicón Utilice silicón para evitar filtraciones.
- Página 6 Instalación de la Contra Desagüe 4. Suba el empaque, la rondana y apriete 5. Enrosque el tubo unión. con la tuerca. empaque rondana tuerca tubo unión Utilice teflón en la Apriete firmemente para unión roscada. evitar filtraciones. Inserte el tapón elevador. tapón elevador...
- Página 7 Instalación de la Contra Desagüe 7. Inserte el delrin para varilla con esfera en la contra. delrin para varilla con esfera 8. Coloque el delrin y la tuerca sujetadora en la varilla con esfera. tuerca sujetador delrin para varilla con esfera varilla con esfera...
- Página 8 Instalación de la Contra Desagüe Instalación de la Contra Desagüe 9. Inserte la varilla con esfera y el delrin hasta atravesar el tapón elevador y enrosque la tuerca. delrin para varilla con esfera varilla con delrin ya esfera colocado tuerca Apriete firmemente la tuerca.
- Página 9 Instalación de la Contra Desagüe 11. Ajuste la varilla y apriete el tornillo. tornillo Apriete firmemente el tornillo del gancho elevador. Instalación de Cubre-Taladros En caso de que su lavabo cuente con dos taladros extras colocar los cubre-taladros. 1. Coloque el empaque y el cubre-taladro en el bidet y fije enroscando la tuerca mariposa incluida en el paquete de sujeción.
- Página 10 Instalación Contra Desagüe 1. Abra la línea de alimentación principal. Para abrir o cerrar el flujo de agua levante la palanca maneral y gire para regular la temperatura. + fría + caliente abrir Desag üe Automático para cerrar tapón contra para abrir tapón contra Mantenimiento del Aireador...
- Página 11 Mantenimiento del Aireador 2. Enrosque nuevamente el aireador. aireador Apriete firmemente Problemas y Soluciones Problema Causa Solución La válvula principal del Abra la válvula principal de agua se encuentra agua. cerrada. No sale agua. Levante la palanca maneral, La palanca maneral se según la operación del encuentra cerrada.
