H-10923, H-10924
H-10925, H-10926

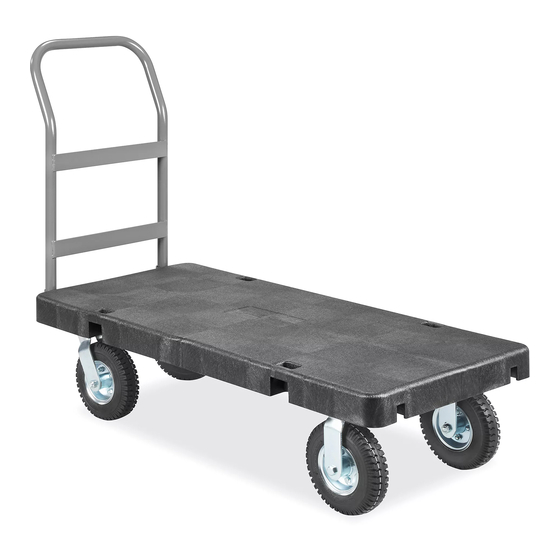

PLASTIC PLATFORM TRUCKS
TOOLS NEEDED
9⁄16" Wrench
Deck x 1
Socket Stiffeners with Welded Nut x 2
1.
Place deck upside down on a smooth non-marring
surface.
2. Fit socket stiffeners into groove in deck. Face the
welded nuts toward the middle of the deck.
NOTE: A nut is welded to each socket.
3. Place the swivel casters on the deck, at the socket
end.
4. Place the rigid casters at the opposite end.
5. The top plate of each caster is centered over the
socket stiffener tube and lined up with the four
caster holes in the deck.
6. Secure casters to deck using washers, long screws
and 9/16" socket wrench.
NOTE: Four long screws and four washers are
required per caster.
NOTE: Do not fully tighten long screws.
PAGE 1 OF 6
1-800-295-5510
uline.com
9⁄16" Socket Wrench
Handle x 1
Swivel Caster x 2
ASSEMBLY
PARTS
Rigid Caster x 2
Long Screw x 16
5
6
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
Nut x 2
Washer x 16
Bolt x 2
4
3
5
2
1
0823 IH-10923

Publicidad

loading

Resumen de contenidos para Uline H-10923

  • Página 1 Para Español, vea páginas 3-4. Pour le français, consulter les pages 5-6. H-10923, H-10924 1-800-295-5510 H-10925, H-10926 uline.com PLASTIC PLATFORM TRUCKS TOOLS NEEDED 9⁄16" Wrench 9⁄16" Socket Wrench PARTS Deck x 1 Handle x 1 Swivel Caster x 2 Rigid Caster x 2...
  • Página 2 Tighten securely with 9⁄16" socket wrench. 10. Tighten the nut securely against the welded nut attached to the socket. (Requires 9⁄16" wrench.) 11. Turn deck onto its side and fully tighten long screws. 9-11 1-800-295-5510 uline.com PAGE 2 OF 6 0823 IH-10923...
  • Página 3 H-10923, H-10924 800-295-5510 H-10925, H-10926 uline.mx CARRITOS CON PLATAFORMA DE PLÁSTICO HERRAMIENTAS NECESARIAS Llave de 9⁄16" Llave de Dado de 9⁄16" PARTES 1 Plataforma 1 Asa 2 Ruedas Giratorias 2 Ruedas Fijas 2 Tuercas 16 Rondanas 2 Refuerzos para Soporte con...
  • Página 4 10. Apriete bien la tuerca contra la tuerca soldada fijada a la ranura. (Se requiere una llave de 9⁄16"). 11. Voltee la plataforma de lado y apriete por completo los tornillos largos. 9-11 800-295-5510 uline.mx PAGE 4 OF 6 0823 IH-10923...
  • Página 5 H-10923, H-10924 1-800-295-5510 H-10925, H-10926 uline.ca CHARIOTS À PLATEFORME EN PLASTIQUE OUTIL REQUIS Clé de 9⁄16 po Clé à douilles de 9⁄16 po PIÈCES Plateau x 1 Poignée x 1 Roulette pivotante x 2 Roulette fixe x 2 Écrou x 2 Rondelle x 16...
  • Página 6 à douilles de 9⁄16 po. 10. Serrez fermement l'écrou contre l'écrou soudé fixé à l'emboîture. (Clé de 9⁄16 po requise.) 11. Retournez le plateau sur le côté et serrez fermement 9-11 les longues vis. 1-800-295-5510 uline.ca PAGE 6 OF 6 0823 IH-10923...
