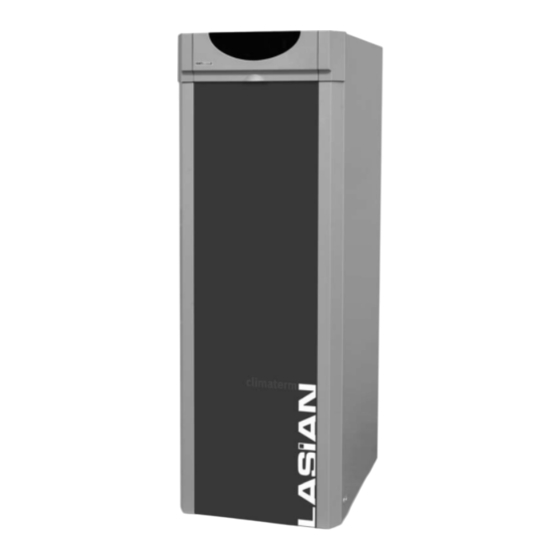

- Página 1 CALDERA DE HIERRO FUNDIDO A GASÓLEO PARA CALEFACCIÓN POR SUELO RADIANTE y AGUA CALIENTE CLIMA AV SR 30/40 MANUAL DE INSTALACIÓN, USUARIO Y MANTENIMIENTO COD. 55841.07 01/2022...
- Página 2 ¡GRACIAS POR ELEGIRNOS! Les damos las gracias por confiar en nosotros, y haber elegido un producto de nuestra marca. Ahora usted posee una fuente de calor con un diseño compacto y fácil instalación. o Le rogamos que lea atentamente este manual, ya que le aportará instrucciones importantes en cuanto a la seguridad en la instalación, uso y mantenimiento.
- Página 3 INDICE 1. INFORMACION PRELIMINAR 2. PRESENTACIÓN 3. INFORMACIÓN TÉCNICA 4. INSTALACIÓN 5. CHIMENEA 6. COMBUSTIBLE 7. CONEXIONES 7.1 CIRCUITO DE AGUA 7.2 SISTEMA ELECTRICO 8. CUADRO DE MANDOS TERMOSTATOS CMT-17 8.1 DESCRIPCIÓN DE ELEMENTOS 8.2 FUNCIONAMIENTO 8.2.1 MODO: AGUA CALIENTE 8.2.2 MODO: CALEFACCIÓN + AGUA CALIENTE 8.3 POSICIÓN ACONSEJADA DE LOS SELECTORES 8.4 ESQUEMAS DE FUNCIONAMIENTO SEGÚN MODELO...
- Página 4 12.2.2 AJUSTE DEL MONTAJE DE BOQUILLAS 12.2.3 AJUSTE DE LA ENTRADA DE AIRE 12.2.4 MÉTODO DE AJUSTE DE LA CANTIDAD DE AIRE 12.3 MANTENIMIENTO 12.3.1 POSICIÓN DE MANTENIMIENTO 1 12.3.2 MANTENIMIENTO DE LA LÍNEA DE COMBUSTIÓN 12.4 DIAGRAMA ELÉCTRICO 12.5 LOCALIZACIÓN DE FALLOS 12.5.1 EL QUEMADOR NO ARRANCARÁ...
- Página 5 1. INFORMACION PRELIMINAR Las calderas por elementos de hierro fundido LASIAN, tienen un diseño de tiro forzado horizontal de 3 pasos para la utilización de combustibles líquidos. Las calderas de esta serie disponen del siguiente marcado CE: Directiva de Ecodiseño ErP 2009/125/CE Directiva de Baja Tensión 2006 / 95 / CE y 2014 / 35 / UE...
- Página 6 Es imprescindible respetar los límites de trabajo de la caldera, y que figuran en la placa de características y en el presente manual de instrucciones. La instalación debe efectuarse, por profesionales técnicamente cualificados y autorizados para éste tipo de instalaciones, de acuerdo a las leyes y reglamentaciones vigentes para este tipo de calderas y atendiendo siempre al cuidado y observación de unos requisitos mínimos de seguridad para las personas y los edificios donde se emplacen.
- Página 7 3. INFORMACIÓN TÉCNICA MODELO (Uds) Nº Elementos Potencia térmica ÚTIL (salida) kcal/h 23.220 30.960 28,9 38,3 Potencia térmica NOMINAL (alimentación) kcal/h 24.834 32.936 Clase eficiencia energética estacional de calefacción Clase de eficiencia energética de caldeo de agua Temperatura gases de combustión ºC Caudal másico de humos kg/s...
- Página 8 COD. 55841.07 01/2022...
- Página 9 4. INSTALACIÓN Las calderas deben ser instaladas directamente sobre un suelo suficientemente liso, totalmente nivelado, de material no combustible. Si se desea, puede utilizarse una bancada elevada. Se recomienda que la bancada sea de al menos 100 mm y de un tamaño según las dimensiones de la caldera. Antes de determinar el lugar de instalación de la caldera, es necesario tener la previsión de estudiar cada uno de los elementos que intervienen, para que una vez instalada y en funcionamiento sea, además de útil, práctica en utilización y cómoda en sus revisiones y limpieza.
- Página 10 5. CHIMENEA La salida de humos (chimenea) es un elemento muy importante en todas las instalaciones de caldera. Puede considerarse a la chimenea como una prolongación de la propia caldera, y por lo tanto debe cumplir unos requisitos mínimos en cuanto al trazado y dimensiones para garantizar que ésta evacue los gases al exterior.
- Página 11 7. CONEXIONES 7.1 CIRCUITO DE AGUA Realizar las conexiones de los tubos correspondientes siguiendo las indicaciones que figuran en el dibujo de la caldera, y en la etiqueta situada en el envolvente posterior. Campo de trabajo de la bomba de agua: Velocidad constante (ΔP=c) Diferencial de presión constante (ΔP=c) Diferencial de presión variable (ΔP=v)
- Página 12 La bomba viene ajustada desde fábrica a la curva 3 en modo velocidad constante, de manera que la bomba trabaja a máxima potencia. Este ajuste se puede modificar en función de la demanda real de calefacción. - Función purgado de aire. Pulsar el botón durante 3 segundos. Esta función dura 10 minutos. - Función arranque manual.
- Página 13 En caso de bloqueo de la bomba por un largo período de parada, la bomba ejecuta automáticamente su proceso de desbloqueo que consiste en alternar el giro hasta conseguir su desbloqueo. Instalar las válvulas antirretorno incluídas en el suministro de la caldera, en los tubos de ATENCION ida de calefacción y A.C.S.
- Página 14 8. CUADRO DE MANDOS TERMOSTATOS CMT-17 El cuadro de mandos es el elemento que controla el funcionamiento de todos los componentes de la caldera. Incluye los elementos de regulación y componentes de seguridad. La carcasa frontal del cuadro de mandos puede retirarse fácilmente. Basta con retirar la puerta, tirar del techo hacia atrás y extraerlo hacia arriba, para acceder a los tornillos de fijación de la carcasa a los envolventes de la caldera.
- Página 15 3. INTERRUPTOR DE SELECCIÓN Tiene tres posiciones: Paro de caldera. Desconectado. Agua caliente (verano) Calefacción + Agua caliente (invierno) 4 / 5. MANDO SELECCIÓN TEMPERATURA AGUA / RADIADORES Permite seleccionar la temperatura deseada según la barra de rango para el agua del cuerpo de caldera (mantenimiento) (4), o la de primario ACS en verano o radiadores en invierno (5).
- Página 16 8.2 FUNCIONAMIENTO 8.2.1 MODO: AGUA CALIENTE El quemador recibe la señal a través del termostato de mantenimiento y del termostato de Seguridad, permaneciendo en funcionamiento hasta alcanzar la temperatura de consigna de dicho termostato de mantenimiento (60º). La demanda de Agua Caliente se produce por la petición del termostato de A.C.S. Cuando esta demanda se produce, se pone en funcionamiento la bomba correspondiente para enviar agua al serpentín del interacumulador.
- Página 17 8.3 POSICIÓN ACONSEJADA DE LOS SELECTORES EN VERANO Poner el interruptor de selección en posición de sólo agua caliente: Situar los selectores de temperatura dentro de la zona intermedia (2 segmentos): EN INVIERNO Poner el interruptor de selección en posición de calefacción + agua caliente: Situar los selectores de temperatura en la zona final (más alta, 3 segmentos) de la regulación: COD.
- Página 18 8.4 ESQUEMAS DE FUNCIONAMIENTO SEGÚN MODELO Termostato calefacción (0-90º reg.) TSR Termostato ACS (0-60º reg.) Termostato seguridad Termostato mantenimiento (60º fijo) PRQ Piloto rojo quem. (bloqueo) PRS Piloto rojo seg. (sobretemp.) Piloto verde (conexión) Conmutador encendido (V/I) Relé+base BCD Bomba circuito directo BAC Bomba ACS BSR Bomba suelo radiante Quemador...
- Página 19 9. SUELO RADIANTE 9.1 CARACTERÍSTICAS GENERALES Los modelos para suelo radiante han sido fabricados tomando como base el sistema hidráulico y eléctrico interno de los grupos térmicos de acumulación para calefacción por radiadores. Además de los componentes que integran las calderas de acumulación por radiadores, los modelos para suelo radiante incorporan una válvula mezcladora cuya apertura y cierre son controlados por un termostato regulable de rango 0º-60º, al cual se puede acceder extrayendo la puerta frontal (previamente subir la tapa de protección del cuadro de mandos).
- Página 20 Ajuste: Control automático sin limitación kv CABEZA DE VÁLVULA ABV-NO (Normalmente ABIERTA) Para el llenado de la instalación hay que poner la válvula mezcladora de forma manual en una posición intermedia a fin de que exista comunicación entre todas las zonas de la ATENCIÓN caldera y la instalación.
- Página 21 A través del puente del termostato de ambiente (fichas 9 y 10) activamos el circuito directo. La bomba recibe alimentación de forma continua, mientras que el quemador es conectado y desconectado por el termostato de caldera, en función de la posición del mando de selección de temperatura de radiadores (6) del cuadro de mandos, el cual debe situarse por encima de la temperatura de mantenimiento (60ºC).
- Página 22 PUESTA EN MARCHA 10.1 COMPROBACIONES PREVIAS AL ENCENDIDO • Comprobar que las instalaciones de electricidad, combustible e hidráulica han sido realizadas de acuerdo a las Normativas Vigentes. • Comprobar la situación de las conexiones de tuberías a caldera. • Llenar de agua en la instalación con presión de 1,2 bares y cerrar la llave de llenado de la instalación. •...
- Página 23 Para más información consultar el Apartado 12 y para ampliar la información el manual del quemador en la página web del fabricante. MANTENIMIENTO Y LIMPIEZA Es esencial para el buen funcionamiento del equipo un mantenimiento regular a manos de personal técnicamente cualificado y autorizado específicamente por el fabricante y los organismos oficiales correspondientes.
- Página 24 • Desmontar la puerta quemador (cuerpo de caldera) que da acceso a la cámara de combustión, y la tapa frontal de limpieza para el paso de humos. • Retirar todos los retenedores de los pasos de humos. • Limpiar el interior de la cámara de combustión y paso de humos con cepillo y aspirador. •...
- Página 25 QUEMADOR 12.1 CONEXIÓN DEL QUEMADOR El circuito de alimentación del gasóleo debe realizarse según lo indicado en los siguientes esquemas, sin superar las longitudes totales máximas de tubería de aspiración indicadas en las tablas. 12.1.1 TANQUE ELEVADO Sistema una-tubería Altura m Diámetro 4 mm Sistema dos-tuberías Altura m...
- Página 26 Las tablas se aplican para calentadores de gasoil estándares de un grado comercial normal acordado a las normas existentes. Cuando se comienzan las operaciones con un sistema de tuberías vacío, la bomba no debe ponerse en marcha sin gasoil por más de 5 min. Las tablas dan la longitud total del conducto de aspiración en metros con una capacidad de boquilla de 2,1 kg/h.
- Página 27 12.2.2 AJUSTE DEL MONTAJE DE BOQUILLAS El quemador está instalado con un regulador el cual cambia la posición del deflector del quemador (tiro) en el tubo de combustión. Esto es usado para fijar una caída de presión correcta a través de la línea de combustión y así...
- Página 28 3. Quite la caja del ventilador desde la pieza frontal del quemador y tire hacia atrás hasta que la línea de combustión esté fuera de la parte frontal del quemador. 4. Dejar suspendida en el aire la caja del ventilador por el punto de unión de la caja del ventilador (para unir la pieza frontal a la caja del ventilador) al tornillo como se ilustra a la izquierda.
- Página 29 12.4 DIAGRAMA ELÉCTRICO COD. 55841.07 01/2022...
- Página 30 A1 Control del quemador de gasoil E1 Pre-calentador F1 Fusible, max 10 A H1 Lámpara de alarma M1 Motor del quemador P1 Reloj (Accesorio) R1 Fotocélula QRB U2 Detector-UV QRC S3 Termostato de operaciones S4 Limitador de temperatura S7 Enchufe principal T1 Transformador de ignición Y1 Válvula de solenoide X3 Conector, quemador...
- Página 31 12.5.2 QUEMADOR NO ARRANCARÁ DESPUÉS DEL USO NORMAL Síntoma Causas Remedios Comprueba y cambia los fusibles que sean Quemador no arranca Fusible fundido necesarios. Investiga la causa del fallo El termostato de la caldera no se ha Ajustar el termostato reestablecido La protección contra el Restablecer la protección contra el...
- Página 32 GARANTIA Y RESPONSABILIDADES Una vez instalado el equipo, es obligatorio realizar la puesta en marcha del mismo por un Servicio de Asistencia Técnica Oficial del fabricante o personal autorizado por el mismo. La puesta en marcha del equipo es obligatoria y está incluida en el precio del mismo (excepto el desplazamiento del SAT).
- Página 33 FICHA DE PRODUCTO CALDERA DE CALEFACCIÓN Y ACS CLIMA TERM AV / CLIMA TERM AV SR según el Reglamento de la UE nº 811/2013 y nº 813/2013 Modelos: Clima Term AV SR 30 Caldera de condensación: Caldera de baja temperatura: Caldera B1: Aparato de calefacción de cogeneración:...
- Página 34 45,72 Consumo anual de combustible 18,30 LASIAN Tecnología del Calor S.L Datos de contacto: Polígono Industrial Las Norias, Parcela Nº 7. 50450 Muel (Zaragoza) - España (*) Régimen de alta temperatura significa una temperatura de retorno de 60ºC a la entrada del calefactor y una temperatura de alimentación de 80ºC a la salida del calefactor.
- Página 35 Fabricante de calderas para calefacción y A.C.S, Marca: LASIAN En sus diferentes modelos: CLIMA TERM AV SR 30 y CLIMA TERM AV SR 40, DECLARAMOS bajo nuestra responsabilidad, que los aparatos arriba indicados están fabricados conforme a todo lo dispuesto por las directivas: Directiva de Ecodiseño ErP 2009/125/CE.
- Página 36 GARANTIA DE FABRICACION COD. 51630.6 Consumidores y usuarios IMPORTANTE Lea atentamente el contenido de la presente hoja de garantía, si tuviese alguna duda de interpretación consulte con su instalador, vendedor o SAT de su zona. El SAT o persona autorizada por el fabricante debe rellenar todos los datos solicitados en la tabla de intervenciones del presente manual y conservarlo siempre, ya que será...
- Página 37 INTERVENCIONES SAT Usuario: Dirección: S.A.T.: Modelo del aparato: Nº Serie del Equipo: HORAS FIRMA Y SELLO FIRMA FECHA INTERVENCIÓN FUNCIONAMIENTO USUARIO PUESTA EN MARCHA COD. 55841.07 01/2022...
- Página 38 HORAS FIRMA Y SELLO FIRMA FECHA INTERVENCIÓN FUNCIONAMIENTO USUARIO PUESTA EN MARCHA COD. 55841.07 01/2022...
- Página 39 COD. 55841.07 01/2022...
- Página 40 LASIAN Tecnología del Calor S.L Separe este producto de otros tipos de residuos y Pol. Ind. Las Norias – Parc. 7 recíclelo correctamente para promover la reutilización...
