Modo Conexión Directa - Vivax Metrotech vLoc 2 Serie Manual De Instrucciones

6 Loc-10Tx Transmisor
Icon

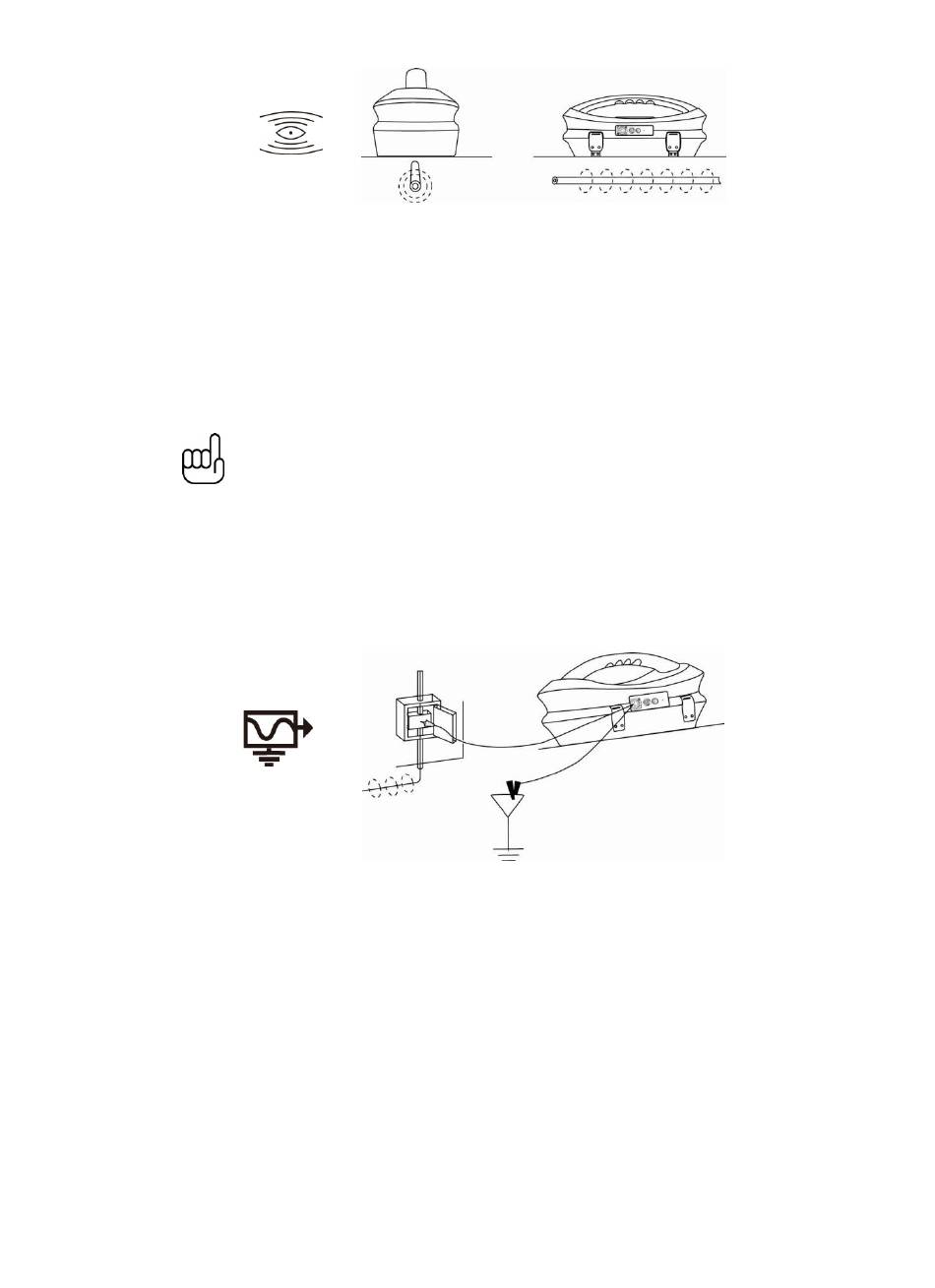

El modo Inducción generalmente se utiliza cuando no hay acceso para hacer una conexión directa, o una
conexión mediante pinzas. Cuando se utiliza la inducción es muy probable que la señal que está siendo
inducida a la línea también se inducirá a otras líneas de la zona, y sobre las características del terreno por
encima, como alambradas. Esto puede influir en la exactitud de las mediciones de localización, profundidad
y la corriente. Este modo es también la forma menos eficiente de la aplicación de la señal de transmisión a la
línea. La distancia situado con este modo es generalmente mucho menor que el conseguido con una
conexión directa o conexión con pinzas. Este modo generamentel, funciona mejor en frecuencias más altas,
33 kHz, kHz y 65 kHz o 83,1 o 200 kHz (dependiendo de la región). La ventaja de la inducción es que no
requiere acceso a "conectar" el transmisor, por lo que es un proceso muy rápido. Las antenas en el
transmisor está sintonizado para inducir frecuencias específicas o rango de frecuencias. Por lo tanto sólo un
número limitado de frecuencias se pueden seleccionar en modo "Inducción"
NOTA
Para conocer la ubicación precisa y medición de la profundidad de localización
del receptor deben ser usados cerca de 50 pies (20m) desde el transmisor
6.3.2 Modo Conexión directa
Al conectar un cable de conexión a la toma de salida, "Conexión directa", se selecciona el modo. Un icono
confirma esto y lo muestra en la pantalla. El icono parpadea cuando el transmisor está transmitiendo. El
cable de conexión directa consta de dos cables, uno (clip rojo) se debe conectar al conductor que se
encuentra, el otro (clip negro) a una pica (un anclaje en el suelo se proporciona con el transmisor). Un cable
de tierra auxiliares también se suministra. Si el cable de tierra auxiliar se utiliza, el clip de tierra del cable de
conexión (clip negro) está unido a un extremo del cable de tierra auxiliar.
Icon
Donde quiera que una conexión directa puede ser de forma segura hecha sin el riesgo de lesiones, el daño
del cliente, o el transmisor, que es la mejor manera de aplicar la señal del transmisor.
El acoplamiento de la señal transmitida a otros tubos y cables en la zona será mucho menor que con la
inducción, aunque los sistemas donde comúnmente se encuentran unidos - acoplamiento no puede ser
evitado
El posicionamiento de la conexión a tierra también puede influir en el grado de acoplamiento experimentado.
Conexiones a tierra en general, no se deben hacer a otras tuberías o cables, o las estructuras metálicas por
encima del suelo, tales como cercas de alambre. En general, cuanto menor es la frecuencia, cuanto mayor
sea la señal viajará, y el acoplamiento de la señal se va a producir menos. Las frecuencias más comunes
que se utilizan para la conexión directa son entre 512 Hz/640 Hz y 8 kHz.
Los Reglamento de muchos países exigen que la producción de energía se limita por encima de ciertas
frecuencias. El Loc-10TX permite a las frecuencias por debajo de 45 kHz que se transmiten a través de
salida de hasta 10 vatios, pero las frecuencias de más de 45 kHz se limitan a 1 vatio. Uso de una conexión
directa y la mayor potencia en las frecuencias bajas ayuda significativamente en el logro de mayores
distancias de ubicación. Las conexiones directas no se deben hacer a los cables que llevan más de 35
