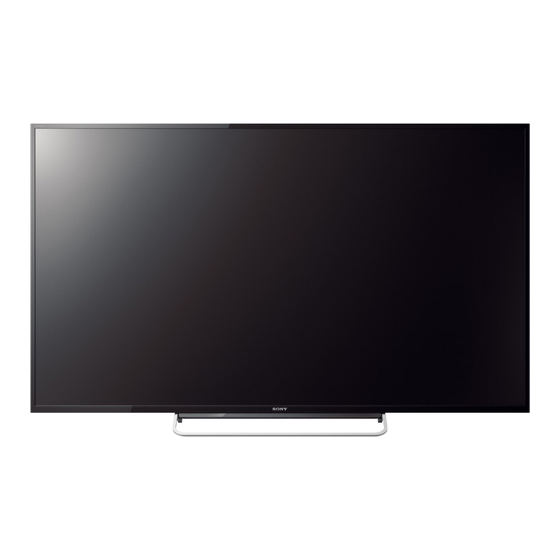

Sony KDL-60W605B Manual De Reparación
Ocultar thumbs
Ver también para KDL-60W605B:
- Guía de referencia (184 páginas) ,
- Manual de instrucciones (40 páginas)
Publicidad
Enlaces rápidos
HISTORIAL INFORMATIVO PARA EL SIGUIENTE MANUAL:
MANUAL DE REPARACIÓN
Versión
Fecha
1.0
22/04/2014
KDL-60W605B
Descripción
Fecha de emisión del Manual Original.
MODELO
CONTROL REMOTO
KDL-60W605B
RM-YD101
KDL-60W607B
RM-YD101
Self Diagnosis
Supported model
RB2G
Chasis
Segmento: HM
REGIÓN
CHILE/PERÚ/ECU
COLOMBIA
TV LCD Digital a Color
9-888-606-31
Publicidad
Manuales relacionados para Sony KDL-60W605B
Resumen de contenidos para Sony KDL-60W605B
- Página 1 Self Diagnosis Supported model HISTORIAL INFORMATIVO PARA EL SIGUIENTE MANUAL: MANUAL DE REPARACIÓN RB2G Chasis Segmento: HM MODELO CONTROL REMOTO REGIÓN KDL-60W605B RM-YD101 CHILE/PERÚ/ECU KDL-60W607B RM-YD101 COLOMBIA KDL-60W605B Versión Fecha Descripción 22/04/2014 Fecha de emisión del Manual Original. TV LCD Digital a Color...
- Página 2 TABLA DE CONTENIDO Precauciones y Advertencias .................ii Sección 4 - Panorama General/Información de Número de Parte ....18 Soporte de Sobremesa ................18 Sección 1 - Descripción General y Especificaciones ........1 KDL-60W605B/60W607B ................19 Especificaciones ....................1 KDL-60W605B ....................20 Verificación de Accesorios ..................1 KDL-60W607B ....................21 Esquema General del Chasis ................2...
- Página 3 Asegúrese de seguir los pasos descritos en: “Prueba de Fuga de Corriente”. ¡ATENCIÓN! Por cuestiones de seguridad, la reparación a nivel componente de las Placas de Fuente de Poder y/o los Inversores está prohibida. KDL-60W605B/60W607B...
- Página 4 VCA son adecuados. (Véase en la figura A) Figura B. Revisión de tierra física. Parte de metal expuesta del televisor Voltímetro 0.15 µF (0.75V) Tierra física Figura A. Utilice un voltímetro AC para revisar: Prueba de Fuga de Corriente. KDL-60W605B/60W607B...
- Página 5 SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES ESPECIFICACIONES Sistema Nombre del modelo KDL-60W605B/60W607B Alimentación y otras especificaciones Sistema de TV Analógico: NTSC 3.58 (para modelos series W607B) NTSC 3.58 / PAL-M / PAL-N (para modelos series W605B) Requisitos de alimentación...
- Página 6 SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES ESQUEMA GENERAL DEL CHASIS KDL-60W605B/60W607B MÓDULO MULTIMEDIA (SMART CORE BLOCK) HSC2 BOARD BT MODULE TUNER BOARD MAIN BOARD (TUS BOARD) (BAXL BOARD) POWER BOARD (GL2 BOARD) SWITCH TCON WIRELESS UNIT LAN CARD HJM BOARD...
- Página 7 SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES MAPA DEL CABLEADO KDL-60W605B/60W607B MÓDULO MULTIMEDIA (SMART CORE BLOCK) KDL-60W605B/60W607B...
- Página 8 Tiempo de Operación total por Hora (MAX:65535) de Servicio (Volumen +). *Formato del Historial de Errores = YYMMDDhhmmss example 120123132522= Enero 23, 2012 13:25:22 (1:25:22PM) NOTA: La fecha y hora deben ingresarse para el correcto funcionamiento. EJEMPLO DE LA PANTALLA DE AUTODIAGNÓSTICO KDL-60W605B/60W607B...
- Página 9 WIFI AUDIO/ BACK- SOFT- EMIT- Problema POWER TCON TEMP POWER LIGHT WARE *NOTA: CONSULTE EL MANUAL DE SERVICIO DE PANELES LCD EN ESI (REFERENCE LIBRARY) PARA SELECCIONAR CORRECTAMENTE LA PARTE DE REEMPLAZO BASADA EN EL NÚMERO DE PARTE. KDL-60W605B/60W607B...
- Página 10 LUZ DE FONDO LED HEADPHONES AUDIO TUNER DEMODULATOR SWITCH TUNER BOARD - TUS UNIT ADC / DACAMP VIDEO 1 CVBS OPTICAL VIDEO 2 CVBS/COMP AUDIO OUT TUNER CABLE ANTENNA BAXL IR RX SWITCH WIFI UNIT FUENTE AC IN DE PODER KDL-60W605B/60W607B...
- Página 11 LD_PWR_4/SPI0_RDATA/BLU_TEMP DIGITAL_STBY LD_PWM_3/SPI0_3(CLKF) LD_PWM_2/SPI0_2(DATAF) CN6801 (CN3) +OUT1 LD_MODE_SW +OUT2 +OUT3 +OUT4 LED 1+ LED 4 - CN6802 (CN4) LED 5+ -OUT1 LED 8- -OUT2 LED 9+ -OUT3 LED 12- -OUT4 LED 13+ LED 16 - CN6101 AC-N AC_IN AC-L KDL-60W605B/60W607B...
- Página 12 Placa LD. en 3.3 volts? Sí Sí Consulte Diagrama Adaptador CA* Placa LD de Destellos LED en Standby *Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página KDL-60W605B/60W607B...
- Página 13 Revise la ventilación Inmediatamente Sí Sí Sí Panel LCD / TCON Panel LCD* Placa Principal* Placa LD* (Panel LCD)* *Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página KDL-60W605B/60W607B...
- Página 14 Panel LCD* horizontales? ¿Alguna línea Sí Panel LCD* vertical aislada? ¿Más de Sí TCON* una banda (Panel LCD) vertical? *Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página KDL-60W605B/60W607B...
- Página 15 Sección 4 - Panorama General/Información de Número de Parte en la página 18. 1. Identifique el arnés y remuevalo como se muestra en la ilustración. 2. Identifique y remueva todos los tornillos de la Cubierta Posterior. 2. Desconecte todos los conectores restantes de la Placa Principal. KDL-60W605B/60W607B...
- Página 16 ACTUALIZAR SOFTWARE a la versión más reciente. Consulte las instrucciones en el sitio web oficial de Sony. a. Inserte el dispositivo USB con la versión más reciente de Software en el televisor. b. Conecte el televisor a la Fuente de Alimentación CA.
- Página 17 Software y requerir reemplazo de la Placa Principal. 002 MODEL 12. Presione hasta que la región correcta del televisor se muestre 003 MODELNAME KDL-60W605B en pantalla. (Utilice la siguiente tabla como referencia). WRITE Nombre del Modelo Región...
- Página 18 26. Desconecte y reconecte el Cable de Alimentación CA de la SerialNumberEdit tomacorriente de CA. *1 SerialNumber 27. Accese al menú de Service Mode al presionar los siguientes botones 7000001 WRITE con un intervalo de un segundo: Channel Volume POWER DISPLAY KDL-60W605B/60W607B...
- Página 19 Sintonizador se mostrará el siguiente mensaje en pantalla: “NG: WRONG COMBINATION OF MAIN BOARD AND TUNER BOARD”. 31. Presione después para guardar los cambios. RETURN MUTE DIGITAL (MODEL) SERVICE Board Check 1. Replace MAIN BOARD (and TUNER BOARD) 2. Replace TUNER BOARD only WRITE KDL-60W605B/60W607B...
- Página 20 --------------------- --------------------- --------------------- 00 00345 000333 06789 c. Para borrar el historial y registro de errores, presione d. Presione para salir de la pantalla de autodiagnóstico. POWER 35. Desconecte y reconecte el Cable de Alimentación CA de la tomacorriente de CA. KDL-60W605B/60W607B...
- Página 21 REEMPLAZO DE LA UNIDAD DE BOTONES DE CONTROL (SWITCH UNIT) 1. Desconecte el conector de la Unidad de Botones de Control y libere los clips para removerla. 2. Instale la nueva Unidad de Botones de Control y el conector. KDL-60W605B/60W607B...
- Página 22 Consulte el Apéndice A: Componentes con seguridad. Reemplace solo con el número de parte Información Encriptada al final del manual. especificado. REF. NO. PART NO. DESCRIPCIÓN 4-531-504-01 STAND, NECK ASSEMBLY 4-530-894-01 STAND, SHAFT ASSEMBLY KDL-60W605B/60W607B...
- Página 23 PART NO. DESCRIPCIÓN 4-535-999-11 COVER UNDER (REAR COVER) 4-299-531-01 AC COVER ! 53 1-839-691-12 POWER SUPPLY CORD (SOLO KDL-60W605B) ! 53 1-839-679-12 POWER SUPPLY CORD (SOLO KDL-60W607B) 4-262-708-04 CLAMPER, CABLE 4-484-999-81 LABEL, UNDER TERMINAL ORDENE ESTA PARTE AL REEMPLAZAR EL COVER UNDER (REAR COVER).
- Página 24 SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE NOTA: Los componentes identificados con un margen rojo y un contienen información NOTA: Los componentes identificados con un KDL-60W605B confidencial. Instrucciones específicas deben ser seguidas cuando alguno de estos sombreado y un signo de son críticos para la componentes es reparado o reemplazado.
- Página 25 ORDENE ESTA PARTE AL REEMPLAZAR EL MAIN BOARD. 4-528-972-03 BRACKET, SIDE 1-798-510-11 SWITCH UNIT LCD PANEL MODULE PARA INFORMACIÓN DE NÚMERO DE PARTE DE LCD PANEL Y TCON, CONSULTE: LCD PANELS SERVICE MANUAL. 4-476-156-21 PANEL, ORNAMENTAL LL (SCL) 4-530-895-02 BEZEL KDL-60W605B/60W607B...
- Página 26 Consulte el Apéndice A: Componentes con seguridad. Reemplace solo con el número de parte Información Encriptada al final del manual. especificado. REF. NO. PART NO. DESCRIPCIÓN 1-910-804-75 CONNECTOR ASSEMBLY 4P 1-848-329-11 (LVDS) FLEXIBLE FLAT CABLE 51P 1-910-804-73 CONNECTOR ASSEMBLY 30P 1-910-804-74 HARNESS ASSEMBLY KDL-60W605B/60W607B...
- Página 27 Consulte el Apéndice A: Componentes con seguridad. Reemplace solo con el número de parte Información Encriptada al final del manual. especificado. DESCRIPTION KDL-60W605B/60W607B 2-580-639-01 SCREW, +BVTP 4X12 TYPE2 IT-3 Rear Cover (6) 2-990-421-41 SCREW (+PSW) (M3X6)
- Página 28 4-443-737-02 SUPPORT BELT KIT (TORNILLOS PARA MONTAR EL SOPORTE DE SOBREMESA AL TV) Para protección del producto y por seguridad, Sony altamente recomienda CONTROL REMOTO que utilice los tornillos proporcionados con el televisor. PRECAUCIÓN: No utilizar estos tornillos para montar el televisor en la pared.
- Página 29 Si se encuentra protegida dentro de la garantía del producto, la placa DEBE SER DEVUELTA a Sony, sin reparación y/o modificación alguna. b. Si NO cuenta con cobertura dentro de la garantía del producto, la placa sin reparación y/o modificación DEBE SER DESTRUIDA.
