Manual de Instalación, Usuario
y Control Remoto

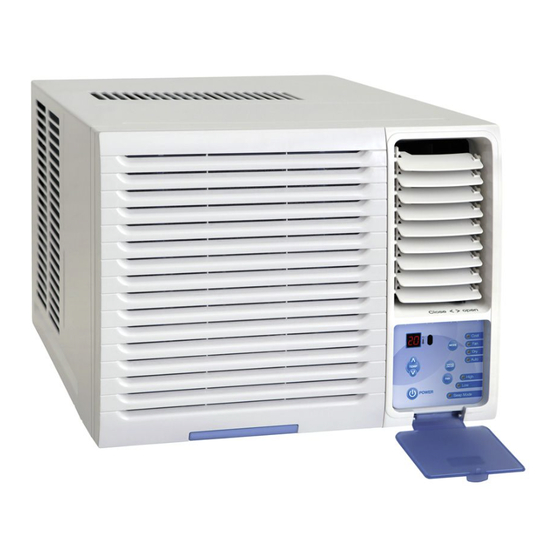

Aire Acondicionado de ventana (con control remoto)
Refrigerante Ecológico R410A
Frío Solo
UCVE09REF UCVE12REF UCVE18REF
Frío Calor
UQVE12REF
Gracias por adquirir nuestro acondicionador de aire. Por favor lea atentamente este manual antes de operar el equipo.
Junio 2015
Publicidad
Manuales relacionados para SURREY UCVE12REF
Resumen de contenidos para SURREY UCVE12REF
- Página 1 Control Remoto Aire Acondicionado de ventana (con control remoto) Refrigerante Ecológico R410A Frío Solo UCVE09REF UCVE12REF UCVE18REF Frío Calor UQVE12REF Gracias por adquirir nuestro acondicionador de aire. Por favor lea atentamente este manual antes de operar el equipo. Junio 2015...
- Página 3 CONTENIDOS INSTALACIÓN Y USUARIO Pág 4 LECTURA DEL MANUAL ..................5 PRECAUCIONES DE SEGURIDAD .
- Página 4 INSTALACIÓN Y USUARIO AIRE ACONDICIONADO DE VENTANA REFRIGERANTE ECOLÓGICO R410A...
- Página 5 LECTURA DEL MANUAL En este manual podrá encontrar varias sugerencias útiles sobre el correcto uso y mantenimiento de su acondicionador de aire. PRECAUCIÓN El cuidado preventivo lo ayudará a ahorrar tiempo y dinero Este símbolo indica la posibilidad de lesiones o daños durante la vida útil del equipo.
- Página 6 ADVERTENCIA No encienda el equipo o no detenga su funcio- Enchufe la ficha del cable correctamente. namiento enchufando o desenchufando del tomacorriente. De lo contrario, se producirá Producirá descargas eléctricas o una descarga eléctrica o incendio incendios por el calor generado. por el calor generado.
- Página 7 PRECAUCIONES DE SEGURIDAD Uso del acondicionador de aire • No almacene o utilice gasolina u otros productos inflamables cerca de este equipo u otros artefactos. • Evite la posibilidad de generar incendios o descargas eléc- PRECAUCIÓN tricas. No utilice un cable de extensión o adaptadores. No re- Para reducir el riesgo de incendio, descarga eléctrica o tire ninguna punta del cable de alimentación.
- Página 8 IDENTIFICACIÓN DEL EQUIPO NOTA El panel frontal y el gabinete pueden ser ligeramente diferentes según los modelos, pero las funciones son iguales. La si- guiente ilustración es solamente a efectos explicatorios, la forma real de la máquina que ha adquirido puede ser diferente. 1.
- Página 9 INSTRUCCIONES DE FUNCIONAMIENTO DEL CONTROL ELECTRÓNICO Antes de comenzar, familiarícese con el panel de control y con el control remoto como se indica a continuación y con todas sus funciones; luego siga las instrucciones según las funciones que quiera utilizar. Este equipo puede ser controlado desde el panel de con- trol únicamente o con el control remoto.
- Página 10 SLEEP (Sueño) Botón SWING (Oscilación) Presione y mantenga apretado el botón SWING (oscilación) Presione el botón SWING para activar la opción oscilación por 2 segundos o utilice el control remoto para activar la función (swing) de aire automática. Las aletas verticales oscilarán hacia SLEEP.
- Página 11 Pantalla indicadora de fallas Ajuste de la dirección del flujo de aire Indica un mal funcionamiento del sensor de temperatura Ajuste del flujo de aire horizontal del interior. Indica un mal funcionamiento del sensor de temperatura del evaporador. Indica un mal funcionamiento del sensor de temperatura del condensador exterior.
- Página 12 NOTA Normalmente se debería mantener CERRADA la PALANCA DE VENTILACIÓN durante el proceso de refrigeración para obtener el efecto frío máximo. Solamente para el proceso de ventilación se mantiene ABIERTA. CERRADO ABIERTO Para abrir la ventilación, mueva la palanca hacia la derecha; para cerrarla muévala hacia la izquierda.
- Página 13 CUIDADO Y LIMPIEZA Mantenimiento y limpieza del filtro de aire lavable Mantenimiento en invierno (filtro grande) Si tiene la intención de mantener el acondicionador de aire Se debe verificar el filtro de aire una vez por mes como mínimo durante el invierno, ponga en funcionamiento el ventilador para ver si requiere una limpieza.
- Página 14 INSTRUCCIONES DE INSTALACIÓN Alero Alero Pared Pared 10 mm aprox. Más de 50 cm Más de 50 cm Herramientas sugeridas Instalación del Gabinete 1. Destornillador (Phillips tamaño mediano) Paso 1 2. Cinta métrica o regla. Retire el acondicionador de aire de su caja, remueva los tornillos y deslice el equipo fuera de su gabinete (vea los Pasos de 3.
- Página 15 Instalación del equipo en la pared Relleno o sello en todo el marco externo de la pared o arquitrabe. Entrada de aire Entrada de aire Entrada de aire Bandeja de drenaje Salida de aire Marco de madera Estructura de soporte externo resistente sobre en un punto de equilibrio del 100mm mínimo...
- Página 16 TRATAMIENTO DEL AGUA CONDENSADA Para cumplir con los diferentes requisitos de los distintos modelos de acondicionadores de aire, existen dos métodos a su elección para el tratamiento del agua condensada. Se puede optar por el drenaje posterior o el drenaje por la parte inferior dependiendo de los accesorios provistos en el equipo.
- Página 17 PASOS DE INSTALACIÓN Paso 1 - Remueva el panel frontal y el filtro de aire Sostenga la ranura debajo del panel frontal, luego levántela hacia arriba y remueva el panel frontal; el filtro de aire está jun- to a la parte posterior del panel frontal de aire está junto a la parte posterior del panel frontal (ver Figura 1).
- Página 18 PASOS DE INSTALACIÓN (continuación) 2 Soportes fijadores 1 Soporte fijador (modelo <12000 Btu/h) (modelo ≥12000 Btu/h) Fig. 4 Fig. 7 Fig. 5 Fig. 8 Pared Gabinete Bandeja de drenaje Soporte Tornillos Fig. 6 Fig. 9...
- Página 19 SOLUCIÓN DE PROBLEMAS • Es posible que escuche un clic en el termostato cuando el Antes de consultar por reparaciones, observe esta lista. compresor se encienda y apague. Puede ahorra tiempo y gastos. Esta lista incluye las situaciones • Se juntará agua en la bandeja durante días lluviosos o muy comunes que no son el resultado de un problema en la mano de húmedos.
- Página 20 TABLA DE ESPECIFICACIONES Marca comercial Modelo Conjunto UCVE09REF UCVE12REF Tensión Tensión 220 V (50hz) 220 V (50hz) kcal/h 2300 2800 Refrigeración 2,680 3,260 Capacidad Nominal kcal/h Calefacción Refrigeración 0,881 1,079 Consumo eléctrico Calefacción Refrigeración Corriente Calefacción Netas 600x560x380 600X560X380 Dimensiones Equipo...
- Página 21 CONTROL REMOTO AIRE ACONDICIONADO DE VENTANA REFRIGERANTE ECOLÓGICO R410A...
- Página 22 MANEJO DEL CONTROL REMOTO PRECAUCIÓN • El acondicionador de aire no funcionará si hay cortinas, puertas o materiales de otro tipo que intercepten las señales del control remoto a la unidad interior. • Evite el derrame de líquidos de cualquier tipo sobre el control remoto.
- Página 23 FUNCIÓN DE LOS BOTONES Botón TEMP DOWN Botón TEMP UP Presione este botón para Pulse este botón para disminuir la configuración aumentar la configuración de la temperatura interior de la temperatura interior de a 1ºC hasta 16ºC. de a 1ºC hasta 31ºC. TEMP Botón TIMER Botón ON/OFF...
- Página 24 USO DE LOS BOTONES Modo automático Asegúrese de que la unidad esté conectada y haya electricidad. 1. Presione el botón ON/OFF (encendido/apagado) para encen- der el equipo. 2. Presione el botón MODE (modo) para seleccionar AUTO (au- tomático) TEMP 3. Presione el botón TEMP UP/DOWN (aumento/disminución de temperatura) para fijar la temperatura deseada.
- Página 25 Modo deshumidificación Asegúrese de que la unidad esté conectada y haya electricidad. 1. Presione el botón ON/OFF (encendido/apagado) para encen- der el equipo. 2. Presione el botón MODE (modo) para seleccionar el modo DRY (Deshumidificación). TEMP 3. Presione el botón TEMP UP/DOWN (aumento/disminución de temperatura) para fijar la temperatura deseada.
- Página 26 Función del temporizador Presione el botón TIMER para configurar el tiempo de encen- dido automático y apagado automático. El tiempo puede esta- blecerse en el rango de 0~12 horas o 0~24 horas depen- diendo de los modelos. TEMP NOTA • Para configurar el tiempo de encendido automático, la POWER unidad debe estar apagada (OFF).
- Página 28 Vedia 3616 / (C1430DAH) / Ciudad de Buenos Aires / Argentina / Tel-Fax: (54 11) 4014-5000 / www.surrey.com.ar Manual Nº U(C-Q)VE--RB-01M Junio 2015 MGralWS01-15...
