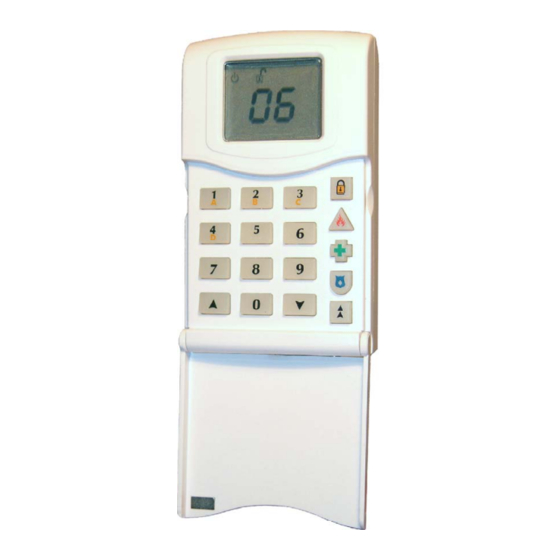

- Página 1 MATRIX 6/816 (SPANISH) Panel de Control con Teclados Remotos Software Versión 1.34 MANUAL DE INSTALACIÓN (Installation) RINS730-5...
-
Página 3: Tabla De Contenido
Manual de Instalación Matrix 6/816 CONTENIDO 1. INSTALACIÓN Y ENCENDIDO ........................1 1.1 Ensamble de la Caja Plástica........................1 1.2 Direccionando Teclados ........................1 1.3 Reglas cableado del Bus de la Matrix....................2 1.4 Encendido del Sistema ........................3 1.4.1 Retardo de Encendido ........................3 2. DIAGRAMAS DE CABLEADO ........................4 2.1 Tarjeta Matrix 6 ..........................4... -
Página 5: Instalación Y Encendido
Manual de Instalación Matrix 6/816 1. INSTALACIÓN Y ENCENDIDO Antes de instalar el panel usted debe decidir el sitio de instalación. El uso de los teclados remotos indica que el panel puede ser ocultado en cualquier lugar, y es recomendado que el panel sea instalado en sitio cerrado. -
Página 6: Reglas Cableado Del Bus De La Matrix
Manual de Instalación Matrix 6/816 1.3 Reglas cableado del Bus de la Matrix Tenga precaución cuando conecte los dispositivos al bus sobre el recorrido del cable. Esto para asegurar la máxima Integridad del Sistema en todas las circunstancias (respaldo de batería etc.). La siguiente información está... -
Página 7: Encendido Del Sistema
Manual de Instalación Matrix 6/816 1.4 Encendido del Sistema IMPORTANTE La corriente AC debe ser suministrada solamente por personal técnico competente, de acuerdo a las regulaciones nacionales y locales de instalaciones eléctricas. Medios e Instrumentos de seguridad personal. 1.4.1 Retardo de Encendido El inicio del encendido del panel tarda 90 segundos. -
Página 8: Diagramas De Cableado
Manual de Instalación Matrix 6/816 2. DIAGRAMAS DE CABLEADO 2.1 Tarjeta Matrix 6 Terminal Significado 17V ~ Entrada de fuente de 17V AC para la conexión del transformador +BAT- Entrada de fuente de 12V DC para la conexión de la batería +AUX- Salida de fuente auxiliar para detectores. -
Página 9: Tarjeta Matrix 816
Manual de Instalación Matrix 6/816 2.2 Tarjeta Matrix 816 Terminal Significado 17V ~ Entrada de fuente de 17V AC para la conexión del transformador . Protegida por un “AC FUSE” (fusible AC) de 2 Amp. +BAT- Entrada de fuente de 12V DC para la conexión de la batería. Protegida por un “BATTERY FUSE” (fusible de batería) de 5 Amp. -
Página 10: Cableado De Fuente Y Línea Telefónica
Manual de Instalación Matrix 6/816 2.3 Cableado de Fuente y Línea Telefónica 2.3.1 Matrix 6 2.3.2 Matrix 816 Page 6 RINS730-5... -
Página 11: Cableado Contactos De Sabotaje
Manual de Instalación Matrix 6/816 2.4 Cableado Contactos de Sabotaje 2.4.1 Matrix 6 2.4.2 Matrix 816 RINS730-5 Page 7... -
Página 12: Conexión Del Teclado
Manual de Instalación Matrix 6/816 2.5 Conexión del teclado 2.5.1 Matrix 6 Sin Sabotaje de teclado Page 8 RINS730-5... - Página 13 Manual de Instalación Matrix 6/816 Cableado del teclado a Matrix 6 con supervisión de sabotaje – Suráfrica RINS730-5 Page 9...
- Página 14 Manual de Instalación Matrix 6/816 Cableado del teclado a Matrix 6 con supervisión de sabotaje – Otros Países Page 10 RINS730-5...
-
Página 15: Matrix 816
Manual de Instalación Matrix 6/816 2.5.2 Matrix 816 Sin Sabotaje de teclado Mismo esquema de conexión que para Matrix 6 en página 8 Con sabotaje de teclado – Sudáfrica Mismo esquema de conexión que para Matrix 6 en página 9 Con sabotaje de teclado –... -
Página 16: Cableado De Zonas Normalmente Cerradas Con Tamper/Sabotaje - Suráfrica
Manual de Instalación Matrix 6/816 Matrix 816 – Cableado de zonas NC sin Sabotaje/Tamper Mismo esquema de conexión que para Matrix 6 en página 11 2.6.2 Cableado de zonas normalmente cerradas con Tamper/Sabotaje - Suráfrica Matrix 6 Page 12 RINS730-5... -
Página 17: Cableado De Zonas Normalmente Cerradas Con Tamper/Sabotaje - Otros Países
Manual de Instalación Matrix 6/816 Matrix 816 – Cableado de zonas NC con Sabotaje/Tamper - Suráfrica Mismo esquema de conexión que para Matrix 6 en página 12 2.6.3 Cableado de zonas normalmente cerradas con Tamper/Sabotaje – Otros países Matrix 6... -
Página 18: Resistencia 4K7
Manual de Instalación Matrix 6/816 Matrix 816 – Cableado de zonas NC con Sabotaje/Tamper – Otros países Mismo esquema de conexión que para Matrix 6 en página 13 2.6.4 Resistencia 4k7 Amarill Violet Rojo Page 14 RINS730-5... -
Página 19: Cableado Con Una Resistencia De Fin De Línea (Seol) Sin Tamper
Manual de Instalación Matrix 6/816 2.6.5 Cableado con una resistencia de fin de línea (SEOL) sin tamper Matrix 6 Matrix 816 – Cableado de zonas SEOL sin Sabotaje/Tamper Mismo esquema de conexión que para Matrix 6 en página 15 RINS730-5... -
Página 20: Cableado Con Una Resistencia De Fin De Línea (Seol) Con Tamper
Manual de Instalación Matrix 6/816 2.6.6 Cableado con una resistencia de fin de línea (SEOL) con tamper Matrix 6 Page 16 RINS730-5... -
Página 21: Cableado Con Dos Resistencias Fin De Línea (Deol)-Alarma Y Tamper Por Zona
Manual de Instalación Matrix 6/816 Matrix 816 – Cableado de zonas SEOL con Sabotaje/Tamper Mismo esquema de conexión que para Matrix 6 en página 16 2.6.7 Cableado con dos resistencias fin de línea (DEOL)-Alarma y Tamper por zona Matrix 6... -
Página 22: Expansor De Zonas Local (Matrix 816 Solamente)
Manual de Instalación Matrix 6/816 Matrix 816 – Cableado de zonas DEOL Mismo esquema de conexión que para Matrix 6 en página 17 2.7 Expansor de zonas local (Matrix 816 solamente) Z13 COM Z14 +AUX- Z15 COM Z16 J4 PLACED ON... -
Página 23: Módulo De Voz Mx-Voice
Manual de Instalación Matrix 6/816 2.8 Módulo de Voz MX-VOICE PROGRAMACIÓN Estado Inicial: El módulo MX-VOICE debe ser conectado al panel o una fuente de energía auxiliar. SELECCIONAR EL NÚMERO DE MENSAJE DE VOZ. Presione la tecla «MESSAGE NUMBER» hasta llegar al número requerido …... -
Página 24: Cableado De Sirena De Corneta, Lámpara Flash Y Led
Manual de Instalación Matrix 6/816 2.9.2 Cableado de Sirena de corneta, Lámpara flash y LED Matrix 6 Matrix 816 El cableado en Matrix 816 es idéntico. Page 20 RINS730-5... -
Página 25: Cableado De La Sirena Belle, Decibell Con Zona Dedicada Para Tamper
Manual de Instalación Matrix 6/816 2.9.3 Cableado de la sirena Belle, Decibell con zona dedicada para tamper Matrix 6 Matrix 816 El cableado en Matrix 816 es idéntico. RINS730-5 Page 21... -
Página 26: Cableado De La Sirena Twin Alert Con Zona Dedicada Para Tamper
Manual de Instalación Matrix 6/816 2.9.4 Cableado de la sirena Twin Alert con zona dedicada para tamper Matrix 6 Matrix 816 El cableado en Matrix 816 es idéntico que en la Matrix 6. Page 22 RINS730-5... -
Página 27: Cableado De Los Detectores De Humo
Manual de Instalación Matrix 6/816 2.10 Cableado de los Detectores de Humo 2.10.1 Matrix 6 Normalmente Abierta Normalmente Cerrada RINS730-5 Page 23... -
Página 28: Matrix 816
Manual de Instalación Matrix 6/816 2.10.2 Matrix 816 Normalmente Abierta El cableado en Matrix 816 es idéntico que en la Matrix 6. Normalmente Cerrada El cableado en Matrix 816 es idéntico que en la Matrix 6. 3. TECLADO 3.1 Botones del Teclado Botones numéricos... -
Página 29: Indicaciones Del Teclado
Manual de Instalación Matrix 6/816 3.2 Indicaciones del Teclado Dinamarca. Noruega, Finlandia y Energía Resto del Mundo Suecia Iluminado Fuentes AC & DC correctas Fuente AC correcta Parpadeando Falla de fuente DC (batería) Falla de AC Apagado Falla de AC / panel no energizado... -
Página 30: Especificaciones Tecnicas
Manual de Instalación Matrix 6/816 4. ESPECIFICACIONES TECNICAS 4.1.1 Matrix 6 ZONAS FUENTE Número zonas programables – 6 Voltaje de Entrada – 17V AC Tipo de lazo de zonas – Normalmente abierto, Voltaje de Salida Mínimo 13.8V DC regulados –... -
Página 31: Matrix 816
Manual de Instalación Matrix 6/816 4.1.2 Matrix 816 ZONAS FUENTE Número zonas programables – 6 Voltaje de Entrada – 17V AC Tipo de lazo de zonas – Normalmente abierto, Voltaje de Salida Mínimo 13.8V DC regulados – Normalmente Cerrado, Resistencia fin de línea, Máx. -
Página 32: Cálculos De La Capacidad De La Batería
Manual de Instalación Matrix 6/816 4.2 Cálculos de la Capacidad de la Batería El máximo tiempo de carga de la batería no debe exceder de 72 horas en cumplimiento con EN50131-6. La corriente total del sistema (incluyendo el panel y los equipos auxiliares) no debe exceder de 610mA (panel + Aux + bell + K+). -
Página 33: Seguridad Y Aprobaciones
Manual de Instalación Matrix 6/816 5. SEGURIDAD Y APROBACIONES Un Técnico competente debe proveer la instalación de energía principal de acuerdo con las regulaciones de instalaciones eléctricas nacionales y locales Protección de Tierra: Este equipo debe ser aterrizado Tierra funcional: Debe ser conectada al terminal de tierra para permitir al equipo operar correctamente. - Página 34 Manual de Instalación Matrix 6/816 Page 30 RINS730-5...
- Página 35 Manual de Instalación Matrix 6/816 RINS730-5 Page 31...
- Página 36 Este producto se vende sujeto a nuestras normas de garantía estándar y es garantizado contra defectos de fabricación por un periodo de 2 años. En el propósito de continuar mejorando la calidad, atención al cliente y diseño, Pyronix se reserva el derecho de reformar las especificaciones sin previo aviso.
