INSTALACIONES DE
CONFIGURACIÓN
SATÉLITE
Debido a las numerosas posibilidades, sólo se
proporcionan indicaciones generales para la
instalación de los sistemas satélite.
ALLEGIANT SATELLITE
SWITCH CONCEPT
Video and
data links
Satellite
System
#1
Satellite
System
#2
The central station can view/control cameras
located at any site. The satellite sites can view/control
cameras located only within their own site.

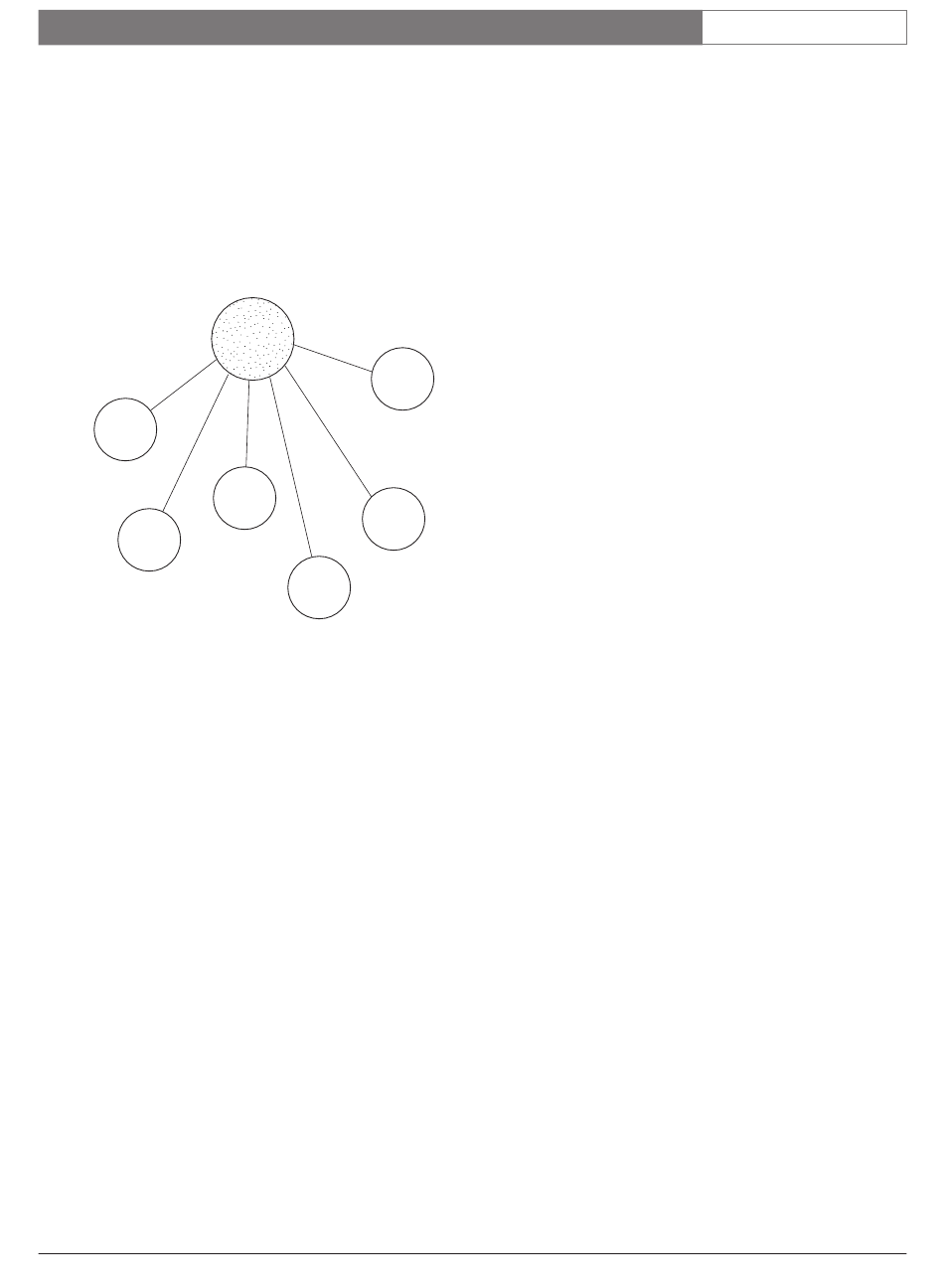

FIGURA 22: Configuración de concepto de satélite
8.1 Salidas de monitor de línea troncal
en ubicación satélite
En cada ubicación satélite remota, deben establecerse
las salidas de monitor del conmutador que se
asignarán como líneas troncales. El número de líneas
troncales puede estar comprendido entre 1 y el
número máximo de salidas de monitor que
proporcione el conmutador. Observe que el número
de líneas troncales procedentes de una ubicación
satélite determina el número máximo de cámaras
diferentes de esa ubicación que pueden visualizarse
simultáneamente en la ubicación principal. Si en la
ubicación satélite va a haber operadores destinados,
deberá impedirse su acceso a las salidas de monitor
designadas como líneas troncales. Esto se puede
lograr por medio de las tablas de bloqueo de monitor
del paquete de software de configuración basado en
PC de Allegiant.
Bosch Security Systems | 09 de agosto de 2004
CENTRAL
CONTROL
STATION
Satellite
System
#6
Satellite
System
Satellite
#3
System
#5
Satellite
System
#4
8.2 Entradas de vídeo de línea troncal
en ubicación principal
En la ubicación principal, las conexiones de línea
troncal de vídeo procedentes de cada una de las
ubicaciones remotas deben conectarse (y terminarse
correctamente) utilizando cualquier entrada de vídeo
disponible en el módulo principal. No existen
restricciones de programación respecto a las
conexiones, pero puede mantenerse un orden si un
grupo de entradas de vídeo se utiliza en el extremo
superior de la capacidad designada del sistema. Esto
permitirá que, en el futuro, el sistema principal se
pueda ampliar con cámaras locales o líneas troncales
adicionales con mayor facilidad. Como ejemplo,
supongamos que existen 8 líneas troncales en total
procedentes de todas las ubicaciones satélite que se
conectarán a un sistema de la ubicación principal
diseñado para 32 entradas. Las entradas 25 a 32 se
pueden reservar para las líneas troncales, dejando las
entradas 1 a 24 para las conexiones de cámara local.
Si no hay entradas de cámara local, las líneas
troncales pueden comenzar en la primera entrada de
vídeo.
8.3 Líneas de datos de control en
sistemas satélite
Todas las ubicaciones satélite deben proporcionarse
con una línea de control de datos de Allegiant
procedente de LTC 8568/00 situado en la ubicación
principal. Esta línea de datos transporta todos los
comandos de control de panorámica, inclinación y
zoom, además de los comandos de conmutación
generados por el conmutador de la ubicación
principal. La línea de datos de control debe
conectarse a una unidad de conversión de datos de la
serie LTC 8780/x0, que proporciona funciones de
decodificación de direcciones a la ubicación satélite.
Se necesita una serie LTC 8780/x0 en cada ubicación
satélite y se le debe asignar un número único de
dirección de ubicación.
Si los operadores en la ubicación satélite están
autorizados para controlar las cámaras equipadas con
funciones de panorámica, inclinación y zoom, se debe
instalar una unidad de fusión de código de la serie
LTC 857x/x0 en la ubicación satélite. La unidad de
fusión de código combina el código generado por la
ubicación principal y la ubicación satélite de forma
que ambas ubicaciones tengan control sobre las
cámaras equipadas con funciones de panorámica,
inclinación y zoom en la ubicación satélite. La serie
LTC 8780/x0 se podrá conectar entonces a una de las
salidas de datos de la unidad de la serie LTC 857x/x0.
