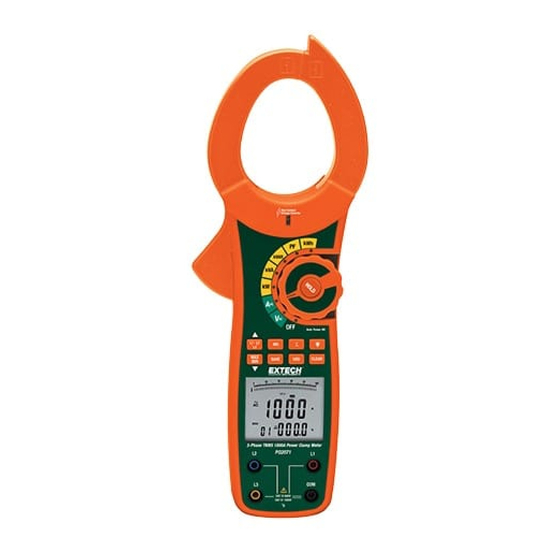

- Página 1 Manual del usuario Individual o 3 fases de verdadero valor eficaz 1000A Medidor de energía abrazadera con sin contacto detector de voltaje y la interfaz de PC Modelo PQ2071...
-
Página 2: Introducción
(tipo K) y tensión (potencia real, tensión aparente, potencia reactiva, y potencia activa). Además, el PQ2071 tiene integrado un detector de voltaje sin contacto con alerta LED. La conexión USB para PC ofrece guardar y recuperar (manual) hasta 99 conjuntos de datos de lecturas. El uso y cuidado adecuado de este medidor le proveerá... - Página 3 Apague el medidor cuando no esté en uso y quite la batería cuando vaya a guardar o no usar el medidor durante largo tiempo. Lleve un registro de la antigüedad de la batería y reemplace cuando sea necesario. Las baterías que se derraman pueden dañar el medidor. PQ2071-es-ES_V1.3 7/15...
-
Página 4: Descripción
Luz de alarma del detector de voltaje Perilla interruptor de función (botón retención (HOLD) Botones pulsadores (ver lista enseguida) Terminales de entrada L1, L2, L3 Cable de conexión para PC Nota: Compartimiento de la batería atrás del instrumento Figura 1 PQ2071-es-ES_V1.3 7/15... -
Página 5: Descripción De Iconos En Pantalla
Factor de potencia KVA Potencia activa Figura 2 KWh Kilovatios‐hora Hz Frecuencia (Hercio) PG Ángulo de fase KVAr Potencia reactiva Σ W Suma de las mediciones de vataje Batería débil MAX‐MIN Lecturas máxima y mínima Gráfica de barras analógica CLR Borrar Datos ̶ Símbolo negativo Símbolo de alto voltaje CA Voltaje o corriente CA RCL Recuperar datos guardados MEM Almacenamiento de datos FULL Registrador de datos lleno RETENCIÓN Retención de datos activa PQ2071-es-ES_V1.3 7/15... -
Página 6: Descripción De Botones Pulsador
Presione HOLD (retención) para entrar al modo retención, aparece el icono H, el medidor pita y se inmoviliza la lectura indicada. Presione HOLD de nuevo para salir del modo Retención, el medidor pita y el icono H se apaga. PQ2071-es-ES_V1.3 7/15... -
Página 7: Operación
Figura 4 Nota: El detector es altamente sensible. Algunas fuentes de electricidad estática u otras fuentes de energía pueden disparar el sensor en cualquier momento. Es normal en operación. PQ2071-es-ES_V1.3 7/15... -
Página 8: Medición De Voltaje Ca
10. La pantalla indica "OL" cuando la tensión de entrada es superior a 750V rms. Nota: Al terminar la sesión de medición, desconecte los cables de prueba del circuito a prueba y de las terminales de entrada del medidor. PQ2071-es-ES_V1.3 7/15... - Página 9 La pantalla indica ‘OL’ cuando el voltaje de entrada es mayor a 1000V rms. Nota: Al terminar la sesión de medición, desconecte los cables de prueba del circuito a prueba y de las terminales de entrada del medidor. PQ2071-es-ES_V1.3 7/15...
-
Página 10: Mediciones De Tensión
Al terminar la sesión de medición, desconecte los cables de prueba del circuito a prueba y de las terminales de entrada del medidor. Las conexiones de alimentación y de las mediciones 3-Fase 4-wire 3-Fase 3-wire solo y Split fase PQ2071-es-ES_V1.3 7/15... -
Página 11: Phase, 4-Wire Las Mediciones De Potencia
(Figura 13. Pulse el botón ▲ para mostrar la fase 3 suma de kVAR en la pantalla principal. 14. Pulse y mantenga pulsado el botón ∑ durante 1 segundo para volver al funcionamiento normal. PQ2071-es-ES_V1.3 7/15... - Página 12 Figure 8 Figure 9 PQ2071-es-ES_V1.3 7/15...
-
Página 13: Fase, 3-Cable De Alimentación Mediciones
10. Pulse el botón ▲ para mostrar la fase 3 suma de kVAR en la pantalla principal. 11. Pulse y mantenga pulsado el botón ∑ durante 1 segundo para volver al funcionamiento normal. de la Figura 9: 3-wire ∑W = W1 W3 PQ2071-es-ES_V1.3 7/15... -
Página 14: Monofásico Y Medidas De Potencia De Split Fase
4. Ajuste el interruptor giratorio a la KW, kVA o kVAR posición 5. Pulse el L1-L2-L3 botón para elegir fase L1. 6. La pantalla mostrará el valor de energía. La pantalla mostrará el valor de potencia. Monofásico Fase de Split PQ2071-es-ES_V1.3 7/15... -
Página 15: Factor De Potencia
Pulse el botón L1-L2-L3 para seleccionar el conductor que se sujeta. (Figura 11) La pantalla doble muestra el factor de potencia (FP) en el indicador principal y ángulo de fase (PG) en el indicador secundario Figura 11 PQ2071-es-ES_V1.3 7/15... - Página 16 11. La energía activa máxima es 9999kWh. Indica OL cuando la lectura excede este límite. 12. La función MAXMIN no está disponible al medir energía activa. 13. Presione y sostenga el botón CLEAR (borrar) durante 1 segundo para restablecer los valores de tiempo y energía. PQ2071-es-ES_V1.3 7/15...
-
Página 17: Botón De Retroiluminación Lcd
Las mediciones promedio representan el valor medio de la señal de onda sinoidal El medidor de pinza amperimétrica usa las siguientes formulas: KW = KVA × Cosθ KVA = KW KVAr KVAr = KVA × Sinθ PQ2071-es-ES_V1.3 7/15... -
Página 18: Mantenimiento
Usted puede entregar sus baterías en los centros de recolección de su comunidad o donde sea que se venden las baterías. Disposición: Cumpla las estipulaciones legales vigentes respecto a la disposición del dispositivo al final de su vida útil. PQ2071-es-ES_V1.3 7/15... -
Página 19: Especificaciones Eléctricas
4.00 KW 16.00 KW 30.00 KW 100A 10.00 KW 40.00 KW 75.00 KW Escalas de 400A corriente 40.00 KW 160.0 KW 300.0 KW 1000A 100.0 KW 400.0 KW 750.0 KW Precisión ±(3%+5) Resolución <1000kW: 0.01 KW; 100kW: 0.1 KW PQ2071-es-ES_V1.3 7/15... - Página 20 4.00 KVAR 16.00 KVAR 30.00 KVAR 100A 10.00 KVAR 40.00 KVA 75.00 KVAR Corriente Escalas 400A 40.00 KVAR 160.0 KVAR 300.0 KVAR 1000A 100.0 KVAR 400.0 KVAR 750.0 KVAR Precisión ±(3%+5) Resolución <1000KVAr: 0.01 KVAR; 100kW: 0.1 KVAR PQ2071-es-ES_V1.3 7/15...
- Página 21 0° ~90° ±2° 1° Corriente mínima 10A Voltaje mínimo 45V (capacitativa o inductiva) 0° ~90° Para referencia solamente Corriente menor a 10A Voltaje menor a 45V (capacitativa o inductiva) Kilovatios-hora (kWh) Escala Precisión Resolución 1~9999kWh ±(3%+2) 0.001 kWh PQ2071-es-ES_V1.3 7/15...
-
Página 22: Especificaciones Generales
292 x 95 x 38mm (11.5 x 3.75 x 1.5”); 522g (18.4oz) Seguridad Para uso en interiores y en conformidad con los requisitos de doble aislante de IEC1010-1 (2001): EN61010-1 (2001) categoría de sobre voltaje IV 600V y categoría III 1000V, grado de contaminación 2 Copyright © 2015 FLIR Systems, Inc. Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio www.extech.com PQ2071-es-ES_V1.3 7/15...
