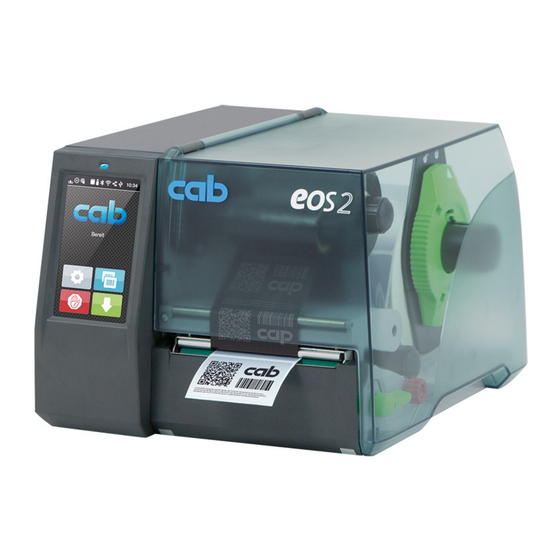

- Página 1 Instrucciones de uso Impresoras EOS2 / EOS5 de etiquetas Made in Germany...
- Página 2 Encontrará más información en www.cab.de/opensource. Redacción En caso de dudas o sugerencias, póngase en contacto con la dirección de cab Produkttechnik GmbH & Co KG en Alemania. Actualidad Debido al perfeccionamiento constante de los dispositivos pueden existir diferencias entre la documentación y el dispositivo.
-
Página 3: Tabla De Contenido
Contenido Introducción ............................4 Indicaciones ............................. 4 Uso indicado ............................4 Indicaciones de seguridad ........................5 Medio ambiente ............................5 Instalación .............................. 6 Vista general del dispositivo ........................6 Desembalaje y emplazamiento del dispositivo ..................8 Conexión del dispositivo .......................... 8 2.3.1 Conexión a la red de corriente ...................... -
Página 4: Introducción
Introducción Indicaciones A lo largo de esta documentación, la información e indicaciones importantes se identifican de la siguiente forma: Peligro Avisa de un peligro para la vida o la integridad física, de carácter extraordinario e inminente, debido a una tensión eléctrica peligrosa. Peligro Avisa de un peligro con un nivel de riesgo elevado que, de no ser evitado, tiene como consecuencia la muerte o lesiones graves. -
Página 5: Indicaciones De Seguridad
Introducción Indicaciones de seguridad El dispositivo ha sido diseñado para redes de suministro de corriente desde 100 V hasta 240 V. Conectar solo a • tomas de corriente con contacto de puesta a tierra. • Conectar el dispositivo solo a dispositivos conductores de baja tensión de protección. Antes de establecer o interrumpir cualquier conexión es necesario desactivar todos los dispositivos implicados •... -
Página 6: Instalación
Instalación Vista general del dispositivo EOS2 EOS5 1 Tapa 2 Posicionador 3 Soporte de carrete 4 Desbobinador de ribbon 5 Rebobinador de ribbon 6 Rodillo de inversión 7 Módulo del cabezal de impresión 8 Pantalla táctil Figura 1 Vista general... - Página 7 Instalación 9 Sensor de etiquetas 10 Soporte del cabezal con cabezal 11 Posicionador 12 Botón giratorio para ajustar el posicionador 13 Botón giratorio para ajustar el sensor de etiquetas 14 Palanca para bloquear el cabezal de impresión 15 Placa de corte manual 16 Rodillo de presión Figura 2 Módulo del cabezal de impresión...
-
Página 8: Desembalaje Y Emplazamiento Del Dispositivo
Instalación Desembalaje y emplazamiento del dispositivo Extraer la impresora de etiquetas de la caja de cartón. Comprobar si la impresora de etiquetas presenta daños debidos al transporte. Emplazar la impresora sobre una base plana. Retirar los seguros de transporte de espuma situados en el área del cabezal de impresión. ... -
Página 9: Pantalla Táctil
Pantalla táctil La pantalla táctil permite al usuario controlar el funcionamiento de la impresora, por ejemplo: • interrumpir, continuar o cancelar las colas de impresión, ajustar los parámetros de impresión, p. ej. nivel de calor del cabezal, velocidad de impresión, configuración de las •... - Página 10 Pantalla táctil En determinadas configuraciones de software o hardware aparecen símbolos adicionales en la pantalla de inicio: Impresión a petición sin Impresión a petición en la Corte directo cola de impresión cola de impresión cuando está conectado un cortador (accesorio) Figura 5 Botones opcionales de la pantalla de inicio Inicio de la impresión, incl.
-
Página 11: Navegación Dentro Del Menú
Pantalla táctil Navegación dentro del menú Nivel de inicio Nivel de selección Nivel de parámetros / funciones Figura 7 Niveles de menús Pulsar para saltar al menú del nivel de inicio. Seleccionar el tema en el nivel de selección. Los diferentes temas contienen subestructuras con otros niveles de selección. -
Página 12: Colocación Del Material
Colocación del material Colocación del material en carrete Figura 9 Colocación del material en carrete 1. Girar el anillo de ajuste (2) en sentido antihorario, de tal forma que la flecha apunte al símbolo , y soltar así el posicionador (1). 2. -
Página 13: Ajuste Del Sensor De Etiquetas
Colocación del material Ajuste del sensor de etiquetas Nota En el estado de suministro, el sensor de etiqueta (2) se encuentra en el centro del paso del papel. El ajuste del sensor de etiquetas (1) solo debe realizarse cuando se utilizan determinados materiales: Material con marcas de reflexión o cortes fuera del centro •... -
Página 14: Colocación Del Ribbon
Colocación del material Colocación del ribbon Nota En el caso de impresión térmica directa, no colocar ribbon y, si está colocado, retirarlo. Figura 11 Ajuste del posicionador Figura 12 Colocación del ribbon 1. Antes de colocar el ribbon es necesario limpiar el cabezal de impresión ( 6.3 en la página 18). 2. -
Página 15: Ajuste Del Paso Del Ribbon
Colocación del material Ajuste del paso del ribbon La formación de dobleces en el paso del ribbon puede causar errores de impresión. Para evitar la formación de dobleces es posible ajustar el desvío del ribbon (2). Figura 14 Ajuste del paso del ribbon Nota Es mejor realizar el ajuste durante el servicio de impresión. -
Página 16: Servicio De Impresión
Tras la impresión se corta a mano la tira de material. Para ello, la impresora está equipada con una placa de corte manual. Impresión en modo de corte Los cortadores están disponibles como accesorios para EOS2 y EOS5. Con el cortador instalado, las etiquetas y el material continuo se pueden cortar automáticamente después de la impresión. -
Página 17: Limpieza
Limpieza Instrucciones de limpieza Peligro Peligro mortal debido a descarga eléctrica. Antes de iniciar cualquier trabajo de mantenimiento, desconectar la impresora de la red de corriente. La impresora de etiquetas requiere muy poco mantenimiento. Es importante limpiar regularmente el cabezal de impresión térmico. Esto garantiza una imagen de impresión óptima constante y contribuye de forma esencial a evitar un desgaste prematuro del cabezal de impresión. -
Página 18: Limpieza Del Cabezal
Limpieza Limpieza del cabezal Intervalos de limpieza: Impresión térmica directa - tras cada cambio del carrete de etiquetas Impresión por transferencia térmica - tras cada cambio del carrete de ribbon Durante la impresión puede acumularse en el cabezal de impresión suciedad que afectará a la imagen de impresión, p. -
Página 19: Resolución De Errores
Resolución de errores Indicación de error Al producirse un error, en la pantalla aparece una indicación de error: Figura 17 Indicaciones de error El tratamiento de los errores depende del tipo de error 7.2 en la página 19. Para continuar el funcionamiento, en la indicación de error se ofrecen las siguientes posibilidades: Repetir La cola de impresión continúa tras la resolución de la causa del error. - Página 20 Resolución de errores Mensaje de error Causa Solución Error lectura Error de lectura durante el acceso al Comprobar los datos en el soporte de memoria. soporte de memoria. Guardar los datos. Volver a formatear el soporte de memoria. Error de sintaxis Pulsar Ignorar para saltar el comando o La impresora recibe del ordenador un pulsar Cancelar para cancelar la cola de impresión.
-
Página 21: Resolución De Problema
Resolución de errores Resolución de problema Problema Causa Solución El ribbon se arruga No está ajustado el desvío del ribbon. Ajuste del paso del ribbon. 4.4 en la página 15. Usar ribbon que sea solo un poco más Ribbon demasiado ancho. ancho que la etiqueta. -
Página 22: Etiquetas / Material Continuo
Etiquetas / material continuo Dimensiones de las etiquetas / material continuo Etiquetas Material continuo / Tubo termorretráctil Figura 18 Dimensiones de las etiquetas / material continuo Dimensiones Denominación Medida en mm Anchura de etiqueta 10 - 116 para etiquetas multipista 5 - 57 Altura de etiquetas 5 - 1000... -
Página 23: Dimensiones Del Dispositivo
Etiquetas / material continuo Dimensiones del dispositivo Sensor de gap y sensor de reflexión Cabezal de impresión Placa de corte manual Borde de corte Figura 19 Dimensiones del dispositivo Dimensiones Denominación Medida en mm Distancia línea de impresión - placa de corte manual 13,7 Distancia línea de impresión - borde de corte del cortador 20,3... -
Página 24: Etiquetas / Material Continuo
Etiquetas / material continuo Dimensiones para marcas de reflexión Etiquetas con marcas de reflexión Material continuo con marcas de reflexión Principio virtual de la etiqueta Marca de reflexión Figura 20 Dimensiones para marcas de reflexión Dimensiones Denominación Medida en mm Distancia de la etiqueta etiquetas >... -
Página 25: Dimensiones Para Cortes
Etiquetas / material continuo Dimensiones para cortes Etiquetas con cortes Material continuo con cortes para corte marginal Grosor mínimo del material de soporte 0,06 mm Figura 21 Dimensiones para cortes Dimensiones Denominación Medida en mm Distancia de la etiqueta etiquetas >... -
Página 26: Certificaciones
Certificaciones Nota sobre la declaración UE de conformidad Las impresoras de etiquetas EOS2 y EOS5 cumplen los correspondientes requisitos esenciales de seguridad y de salud de las Directivas UE siguientes: • Directiva 2014/35/UE relativa al material eléctrico destinado a ser utilizado dentro de determinados límites de tensión. -
Página 27: Índice Alfabético
Índice alfabético Activar..........8 Tensión de red ........8 Ajuste del paso del ribbon ..14, 15 Trabajos de servicio ......5 Alimentación de corriente ....5 Uso indicado ........4 Batería de litio........5 Vista general del dispositivo ....6 Cabezal de impresión Volumen de suministro .......8 Daño ...........16 Limpiar ........18 Colocación de las etiquetas....12... - Página 28 Esta página se ha dejado en blanco intencionadamente.
