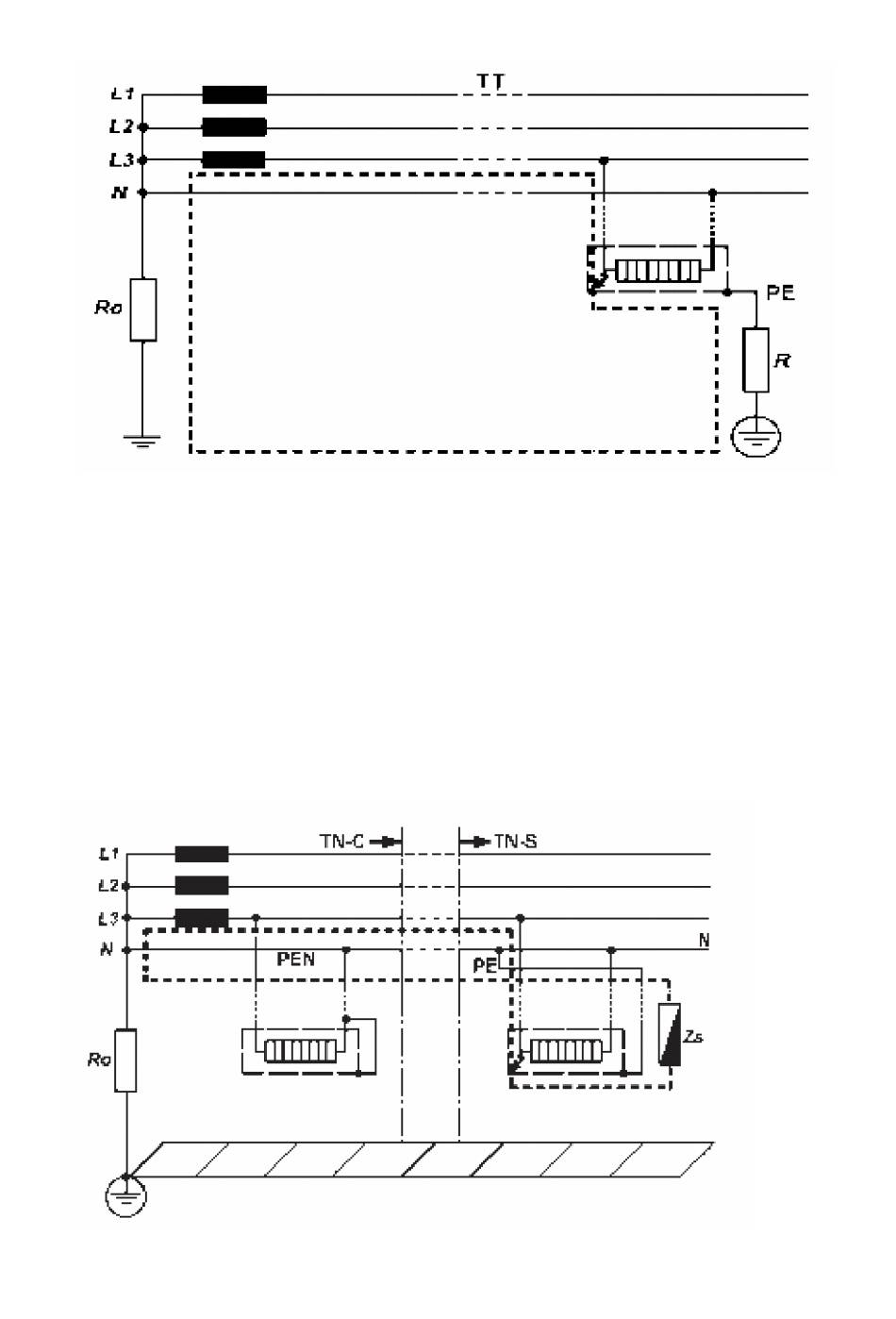

Fig 9
●Impedancia del bobinado secundario del transformador de potencia.
●Impedancia del conductor de fase, desde el transformador hasta el punto del fallo.
●Impedancia del conductor de protección, desde el punto de fallo hasta el sistema
de tierra local.
●Resistencia del sistema de tierra local (R).
●Resistancia del sistema de tierra del transformador (Ro).
Para sistemas TN , la impedancia de bucle es la suma de las siguientes
impedancias (Vea la Fig 10):
Fig 10
