Instalación De La Batería Raid - Dell PowerEdge T710 Manual Del Propietário

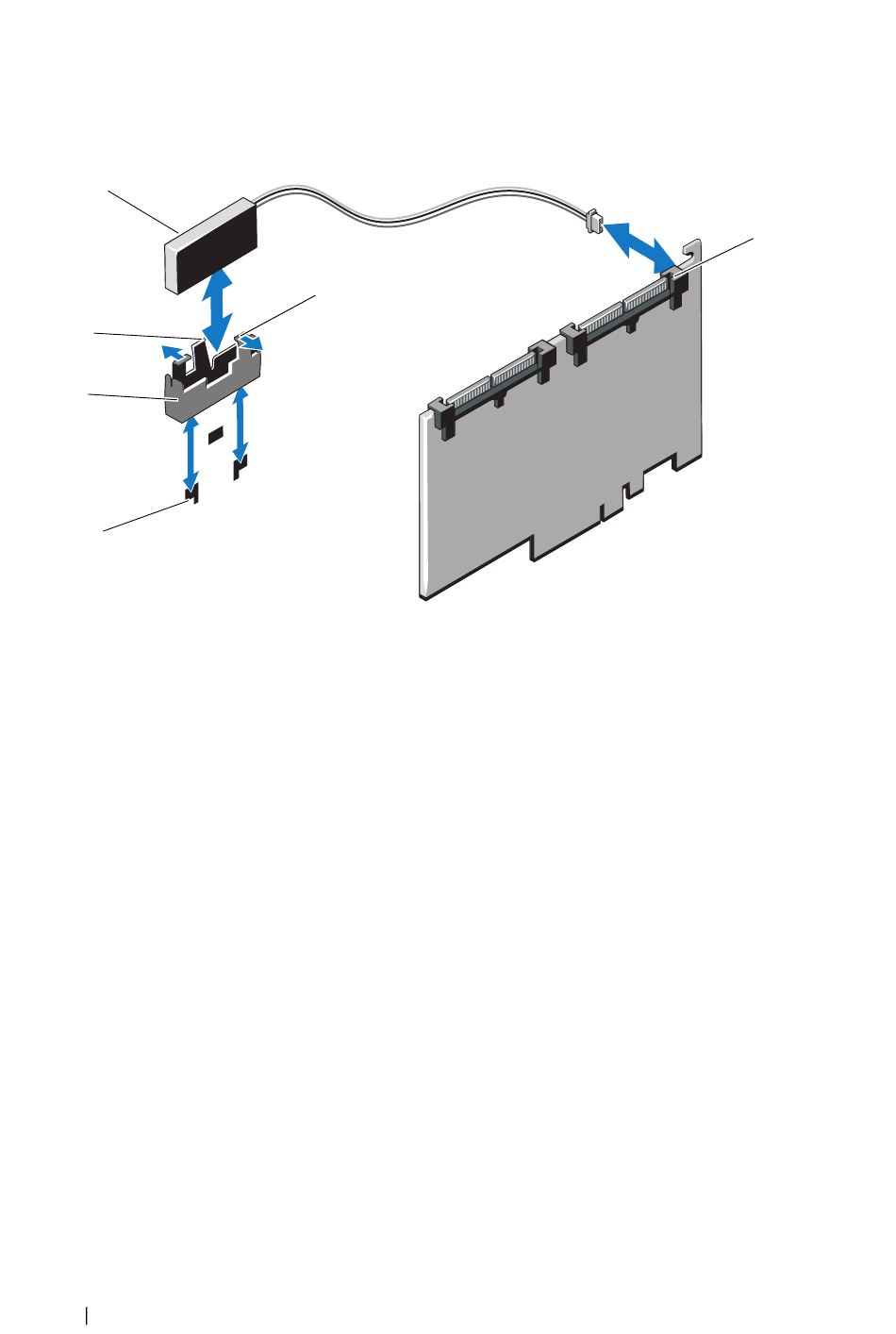

Ilustración 3-21. Extracción e instalación de la batería RAID
1
2
3
4
1 Batería RAID
3 Portabatería
5 Lengüetas del portabatería (2)
Instalación de la batería RAID
1 Inserte la batería RAID en el portabatería. Vea la ilustración 3-21.
2 Inserte el portabatería con la batería RAID en las ranuras del portabatería
hasta que el pestillo de liberación del portabatería encaje en su lugar.
Vea la ilustración 3-21.
3 Conecte el cable de la batería al conector de la tarjeta de almacenamiento
integrada (vea la ilustración 3-23) y vuelva a colocar la tarjeta controladora
de almacenamiento integrada. Consulte "Instalación de una tarjeta
controladora de almacenamiento integrada" en la página 152.
4 Cierre el sistema. Consulte "Cierre del sistema" en la página 101.
146
Instalación de los componentes del sistema
5
2
4
6
Lengüeta de liberación
del portabatería
Ranuras del portabatería (2)
Conector del cable de la batería
6
